RELEJ UTIČNI 24 V DC 2 PREKLOPNA KONTAKTA CR-P024DC2 1SVR405601R1000
Proizvođač: ABB
Tip: CR-P024DC2
Kataloški broj: 1SVR405601R1000
Broj polova NO: 2
Broj polova NC: 2
Nazivna struja polova In [A]: 8 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 24VDC
Montaža: na podnožje CR-PSS
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 12,7x15,7x29
Masa: 14 g
Pakiranje: 10
RELEJ UTIČNI 24 V DC 3 PREKLOPNA KONTAKTA CR-U024DC3 1SVR405622R1000
Proizvođač: ABB
Tip: CR-U024DC3
Kataloški broj: 1SVR405622R1000
Broj polova NO: 3
Broj polova NC: 3
Nazivna struja polova In [A]: 10 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 24 VDC
Montaža: na podnožje CR-U3S
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 35x54,4x35
Masa: 83 g
Pakiranje: 10
RELEJ UTIČNI 24 V DC 4 PREKLOPNA KONTAKTA, S LED DIODOM CR-M024DC4L 1SVR405613R1100
Proizvođač: ABB
Tip: CR-M024DC4L
Kataloški broj: 1SVR405613R1100
Broj polova NO: 4
Broj polova NC: 4
Nazivna struja polova In [A]: 6 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 24 VDC
Montaža: na podnožje CR-M4SS
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 21,2x35,6x27,5
Masa: 33 g
Pakiranje: 10
RELEJ UTIČNI 120 V AC 4 PREKLOPNA KONTAKTA, S LED DIODOM CR-M120AC4L 1SVR405613R2100
RELEJ UTIČNI 230 V AC 2 PREKLOPNA KONTAKTA CR-P230AC2 1SVR405601R3000
Proizvođač: ABB
Tip: CR-P230AC2
Kataloški broj: 1SVR405601R3000
Broj polova NO: 2
Broj polova NC: 2
Nazivna struja polova In [A]: 8 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 230 VAC
Montaža: na podnožje CR-PSS
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 12,7x15,7x29
Masa: 14 g
Pakiranje: 10
RELEJ UTIČNI 230 V AC 3 PREKLOPNA KONTAKTA CR-U230AC3 1SVR405622R3000
Proizvođač: ABB
Tip: CR-U230AC3
Kataloški broj: 1SVR405622R3000
Broj polova NO: 3
Broj polova NC: 3
Nazivna struja polova In [A]: 10 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 230 VAC
Montaža: na podnožje CR-U3S
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 35x54,4x35
Masa: 83 g
Pakiranje: 10
RELEJ UTIČNI 230 V AC 4 PREKLOPNA KONTAKTA, LED CR-M230AC4L 1SVR405613R3100
Proizvođač: ABB
Tip: CR-M230AC4L
Kataloški broj: 1SVR405613R3100
Broj polova NO: 4
Broj polova NC: 4
Nazivna struja polova In [A]: 6 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 230 VAC
Montaža: na podnožje CR-M4SS
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 21,2x35,6x27,5
Masa: 33 g
Pakiranje: 10

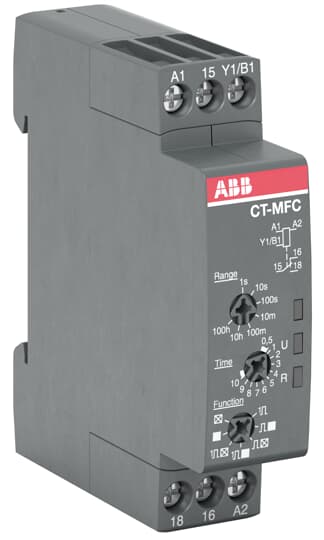

RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFC.12 24-48V DC/24-240V AC 0,05 s - 100 h 1SVR508020R0000
Tip: CT-MFC.12
Kataloški broj: 1SVR508020R0000
Broj polova NO: 1
Broj polova NC: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja polova In [A]: 4 A
Nazivni napon svitka Un [V]: 24-48 V DC, 24-240 V AC
Nazivni napon polova AC-1 Un [V]: 230 V, 24 V
Nazivna frekvencija: 50/60 Hz
Vremensko područje podešavanja kašnjenja:
- 7 vremenskih perioda (0.05s-100h)
Funkcije:
- 7 funkcija:
-ON-delay
-OFF-delay with aux. voltage
-Impulse-ON
-Impulse-OFF with aux. voltage
-Flasher starting with ON
-Flasher starting with OFF
-Pulse former
Montaža na letvu: EN 60715 (EN 50022)
Temperaturno područje primjene: -20 °C do +60 °C
Standardi: IEC 61812-1, UL 508,
Dimenzije ŠxVxD [mm]: 17.5x70x63
Masa [g]: 60
Pakiranje: 1
Tehničke specifikacije: RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFC.12
Katalog: Multifunkcijski releji ABB CT-C, CT-S, CT-D
prikaži više...
RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFE 24-24V AC/DC 0,05 s - 100 h 1SVR550029R8100
Proizvođač: ABB
Tip: CT-MFE
Kataloški broj: 1SVR550029R8100
Broj polova NO: 1
Broj polova NC: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja polova In [A]: 4 A
Nazivni napon svitka Un [V]: 24-240 V AC/DC
Nazivni napon polova AC-1 Un [V]: 250
Nazivna frekvencija: 50/60 Hz
Vremensko područje podešavanja kašnjenja:
- 8 vremenskih perioda (0.05s-100h)
Funkcije:
- 6 funkcija:
-ON-Delay
-OFF-Delay
-Impulse ON
-Flasher Starting with ON
-Flasher Starting with OFF
-Pulse Former
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC/EN 61812-1
Napomena: novi model ovog releja: CT-MFC.12 1SVR508020R0000
Dimenzije ŠxVxD [mm]: 22.5x78x78.5
Masa: 70 g
Pakiranje: 1
Tehničke specifikacije: RELEJ VREMENSKI MULTIFUNKCIJSKI CT-MFE
RELEJ VREMENSKI ZVIJEZDA-TROKUT CT-SDC.22 24-48V DC, 24-240V AC 0,05 s - 10 min 1SVR508211R0100
Proizvođač: ABB
Tip: CT-SDC.22
Kataloški broj: 1SVR508211R0100
Broj polova NO: 2
Broj polova NC: 0
Nazivna struja polova In [A]: 4 A
Nazivni napon svitka Un [V]: 24-240 V AC, 24-48 V DC
Nazivni napon polova AC-1 Un [V]: 230 V, 24 V AC/DC
Nazivna frekvencija: 50/60 Hz
Vremensko područje podešavanja: 0,05s - 10min
Funkcije rada: Zvijezda-trokut
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC/EN 61812-1
Dimenzije ŠxVxD [mm]: 17.5x80x63
Masa: 59 g
Pakiranje: 1
RUČICA CRNA ZA SKLOPKU OT16...125F OHB45J6 IP65, ZAKLJUČAVANJE POMOĆU TRI LOKOTA, BLOKADA VRATA U ON POLOŽAJU 1SCA022380R8770
RUČICA CRNA ZA SKLOPKU OT16...125F OHBS3AH1 IP54, ZAKLJUČAVANJE S JEDNIM LOKOTOM, BLOKADA VRATA U ON POLOŽAJU 1SCA105235R1001
Proizvođač: ABB
Tip: OHBS3AH1
Kataloški broj: 1SCA105235R1001
Primjena za: OT16...125F
Zaključavanje: u OFF položaju
Blokada vrata: u ON položaju
Stupanj zaštite: IP 54
Boja: crna
Dimenzije ŠxVxD [mm]: 48x48x40
Masa: 40 g
Pakiranje: 1
SABIRNICA Cu 1P IZOLIRANA igličasta PSH1/60 2CDL110001R1060
SABIRNICA Cu 3P IZOLIRANA igličasta PS3/60/16 2CDL230001R1660
SABIRNICA Cu 3P IZOLIRANA igličasta PSH3/60 2CDL130001R1060
SKLOPKA KZS C 16/0,03A 1P+N DS201 C16 AC30 2CSR255080R1164
Proizvođač: ABB
Tip: DS201 AC
Broj polova: 1P+N
Nazivna struja In [A]: 16 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/240 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSR255040R1164
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61009-1, IEC/EN 61009-2-1
Težina: 239 g
Pakiranje: 1/5
SKLOPKA KZS C 25/0,03A 1P+N DS201 C25 AC30 2CSR255080R1254
Proizvođač: ABB
Tip: DS201 AC
Broj polova: 1P+N
Nazivna struja In [A]: 25 A
Nazivna diferencijalna struja: 30 mA
Nazivna kratkospojna moć: 6 kA
Nazivni napon Un [V]: 230/240 V AC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CSR255040R1254
Priključna stezaljka: 1x35; 2x16; 1x16+2x10mm2 2 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 61009-1, IEC/EN 61009-2-1
Težina: 239 g
Pakiranje: 1/5
SKLOPKA MODULARNA 1P 40A 253V AC 60 V DC SD 201/40 2CDD281101R0040
Modularna sklopka (ON-OFF) 1P 40 A, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ABB
Tip: SD 201/40
Kataloški broj: 2CDD281101R0040
Broj polova: 1
Nazivna struja In [A]: 40
Nazivni napon U [V]: 253 V AC, 60 V DC
Nazivna frekvencija f [Hz]: 50/60
Primjena:
- kod motorskih i drugih visokoinduktivnih opterećenja (prema AC-23A)
- kod trošila s radnim opterećenjem, uključujući umjerena preopterećenja (prema DC-21A)
Prihvat vodiča: vijčani priključak max 25 mm2, 2,5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10000
Mehanička trajnost (op. c.): 20000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
- pribor za modularne sklopke iz serije SD 200 jednak je priboru za automatske prekidače S 200 (pa je npr. moguća i ugradnja isklopnog okidača)
Standard: IEC/EN 60947-3
Masa: 85 g
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 1P 40A SD 201/40 253V AC 60V DC 2CDD281101R0040
prikaži više...
SKLOPKA MODULARNA 3P 40A 440V AC SD 203/40 2CDD283101R0040
Modularna sklopka (ON-OFF) 3P 40 A 440 V AC, za ugradnju na DIN šinu/nosač/letvu
Proizvođač: ABB
Tip: SD 203/40
Kataloški broj: 2CDD283101R0040
Broj polova: 3
Nazivna struja In [A]: 40
Nazivni napon U [V] AC: 440
Nazivna frekvencija f [Hz]: 50/60
Primjena:
- kod motorskih i drugih visokoinduktivnih opterećenja (prema AC-23A)
Prihvat vodiča: vijčani priključak max 25 mm2, 2,5 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10000
Mehanička trajnost (op. c.): 20000
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Napomene:
- pribor za modularne sklopke iz serije SD 200 jednak je priboru za automatske prekidače S 200 (pa je npr. moguća i ugradnja isklopnog okidača)
Standard: IEC/EN 60947-3
Masa: 255 g
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA MODULARNA 3P 40A SD 203/40 440V AC 2CDD283101R0040
SKLOPKA MODULARNA GRUPNA 1P 25A 250V AC 3 POLOŽAJA 1-0-2 E 214-25-101 2CCA703026R0001
Modularna grupna sklopka - preklopka I-0-II, ručno-0-automatski, 1/2 M (modul), za ugradnju na DIN šinu/nosač/levu
Proizvođač: ABB
Tip: E 214-25-101
Kataloški broj: 2CCA703026R0001
Broj polova: 1
Broj preklopnih kontakta: 1
Nazivna struja In [A]: 25
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 6 mm2, 1,5 Nm
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Standard: EN60669-1, VDE0632-1, IEC60068-2-2, IEC60068-2-1, IEC60068-2-38, UL508
Masa: 44 g
Pakiranje: 1/10 kom
Tehničke specifikacije: SKLOPKA MODULARNA GRUPNA 1P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-101 2CCA703026R0001
prikaži više...
SKLOPKA MODULARNA GRUPNA 2P 25A 250V AC 3 POLOŽAJA 1-0-2 E 214-25-202 2CCA703031R0001
Modularna grupna sklopka - preklopka I-0-II, ručno-0-automatski, za ugradnju na DIN šinu/nosač/levu
Proizvođač: ABB
Tip: E 214-25-202
Kataloški broj: 2CCA703031R0001
Broj polova: 2
Broj preklopnih kontakta: 2
Nazivna struja In [A]: 25
Nazivni napon U [V] AC: 250
Nazivna frekvencija f [Hz]: 50/60
Prihvat vodiča: vijčani priključak max 6 mm2, 1,5 Nm
Ugradna širina: 9 mm/pol
Montaža na letvu: EN 60715
Temperaturno područje primjene [°C]: od -25 °C do +55 °C
Stupanj zaštite: IP20
Standard: EN60669-1, VDE0632-1, IEC60068-2-2, IEC60068-2-1, IEC60068-2-38, UL508
Masa: 87 g
Pakiranje: 1/10 kom
Tehničke specifikacije: SKLOPKA MODULARNA GRUPNA 2P 25A 250V AC 1-0-2 PREKLOPKA E 214-25-202 2CCA703031R0001
prikaži više...
SKLOPKA MOTORNA ZAŠTITNA MS116- 0,16 1SAM250000R1001
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-0.16
Kataloški broj: 1SAM250000R1001
Broj polova: 3
Područje podešavanja [A]: 0,10 - 0,16 A
Nazivna struja In [A]: 0,16 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 0,03 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1,5-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 225 g
Pakiranje: 1/40
prikaži više...
SKLOPKA MOTORNA ZAŠTITNA MS116- 0,25 1SAM250000R1002
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-0.25
Kataloški broj: 1SAM250000R1002
Broj polova: 3
Područje podešavanja [A]: 0,16 - 0,25 A
Nazivna struja In [A]: 0,25 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 0,06 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 225 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116- 0,4 1SAM250000R1003
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-0.4
Kataloški broj: 1SAM250000R1003
Broj polova: 3
Područje podešavanja [A]: 0,25 - 0,4 A
Nazivna struja In [A]: 0,4 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 0,09 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 225 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116- 0,63 1SAM250000R1004
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-0.63
Kataloški broj: 1SAM250000R1004
Broj polova: 3
Područje podešavanja [A]: 0,4 - 0,63 A
Nazivna struja In [A]: 0,63 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 0,18 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 225 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116- 1,0 1SAM250000R1005
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-1.0
Kataloški broj: 1SAM250000R1005
Broj polova: 3
Područje podešavanja [A]: 0,63 - 1 A
Nazivna struja In [A]: 1 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 0,25 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 225 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116- 1,6 1SAM250000R1006
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-1.6
Kataloški broj: 1SAM250000R1006
Broj polova: 3
Područje podešavanja [A]: 1 - 1,6 A
Nazivna struja In [A]: 1,6 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 0,25 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 265 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116- 2,5 1SAM250000R1007
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-2.5
Kataloški broj: 1SAM250000R1007
Broj polova: 3
Područje podešavanja [A]: 1,6 - 2,5 A
Nazivna struja In [A]: 2,5 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 0,75 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 265 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116- 4,0 1SAM250000R1008
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-4.0
Kataloški broj: 1SAM250000R1008
Broj polova: 3
Područje podešavanja [A]: 2,5 - 4 A
Nazivna struja In [A]: 4 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 1,5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 265 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116- 6,3 1SAM250000R1009
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-6.3
Kataloški broj: 1SAM250000R1009
Broj polova: 3
Područje podešavanja [A]: 4 - 6 A
Nazivna struja In [A]: 6 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 2,2 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 265 g
Pakiranje: 1/40
prikaži više...
SKLOPKA MOTORNA ZAŠTITNA MS116-10,0 1SAM250000R1010
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-10
Kataloški broj: 1SAM250000R1010
Broj polova: 3
Područje podešavanja [A]: 6,3 - 10 A
Nazivna struja In [A]: 10 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 265 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116-12,0 1SAM250000R1012
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-12
Kataloški broj: 1SAM250000R1012
Broj polova: 3
Područje podešavanja [A]: 8 - 12 A
Nazivna struja In [A]: 12 A
Nazivna kratkospojna moć: 50 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 5,5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 265 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116-16,0 1SAM250000R1011
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-16
Kataloški broj: 1SAM250000R1011
Broj polova: 3
Područje podešavanja [A]: 10 - 16 A
Nazivna struja In [A]: 16 A
Nazivna kratkospojna moć: 16 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 7,5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-2,5 mm2 fleksibilni kabel, 1-4 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 100.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x90x85,6
Težina: 265 g
Pakiranje: 1/40
SKLOPKA MOTORNA ZAŠTITNA MS116-20,0 1SAM250000R1013
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-20
Kataloški broj: 1SAM250000R1013
Broj polova: 3
Područje podešavanja [A]: 16 - 20 A
Nazivna struja In [A]: 20 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 9 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-6 mm2 fleksibilni kabel, 2,5-6 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 50.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x97,8x85,4
Težina: 310 g
Pakiranje: 1/40
prikaži više...
SKLOPKA MOTORNA ZAŠTITNA MS116-25,0 1SAM250000R1014
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-25
Kataloški broj: 1SAM250000R1014
Broj polova: 3
Područje podešavanja [A]: 20 - 25 A
Nazivna struja In [A]: 25 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 11 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-6 mm2 fleksibilni kabel, 2,5-6 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 50.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x97,8x85,4
Težina: 310 g
Pakiranje: 1/40
prikaži više...
SKLOPKA MOTORNA ZAŠTITNA MS116-32,0 1SAM250000R1015
Termička i kratkospojna zaštita te osjetljivost na gubitak faze
Proizvođač: ABB
Tip: MS116-32
Kataloški broj: 1SAM250000R1015
Broj polova: 3
Područje podešavanja [A]: 25 - 32 A
Nazivna struja In [A]: 32 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon polova AC-3 Un [V]: 690 V
Nazivna snaga AC-3 P [kW]: 15 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka: 1-6 mm2 fleksibilni kabel, 2,5-6 mm2 kruti kabel
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 50.000
Mehanička trajnost (op. c.): 100.000
Standardi: IEC/EN 60947-1
Dimenzije ŠxVxD [mm]: 45x97,8x85,4
Težina: 310 g
Pakiranje: 1/40
prikaži više...
SKLOPKA RASTAVNA 3P OT100F3 1SCA105004R1001
Proizvođač: ABB
Tip: OT100F3
Kataloški broj: 1SCA105004R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 100 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 70 mm2, 6 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 100x70x74
Masa: 360 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT125F3 1SCA105033R1001
Proizvođač: ABB
Tip: OT125F3
Kataloški broj: 1SCA105033R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 125 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 45 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 70 mm2, 6 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 70x100x74
Masa: 360 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT16F3 1SCA104811R1001
Proizvođač: ABB
Tip: OT16F3
Kataloški broj: 1SCA104811R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 16 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 7.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT25F3 1SCA104857R1001
Proizvođač: ABB
Tip: OT25F3
Kataloški broj: 1SCA104857R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 25 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 9 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT40F3 1SCA104902R1001
Proizvođač: ABB
Tip: OT40F3
Kataloški broj: 1SCA104902R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 40 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 11 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 10 mm2, 0.8 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 35x68x56
Masa: 90 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT63F3 1SCA105332R1001
Proizvođač: ABB
Tip: OT63F3
Kataloški broj: 1SCA105332R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 63 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 22 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.35 - 35 mm2, 2 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 52.5x91.5x72.5
Masa: 250 g
Pakiranje: 1
SKLOPKA RASTAVNA 3P OT80F3 1SCA105798R1001
Proizvođač: ABB
Tip: OT80F3
Kataloški broj: 1SCA105798R1001
Broj glavnih polova NO: 3
Nazivna struja polova In [A]: 80 A
Nazivni napon polova AC-3 Un [V]: 415 V
Nazivna snaga AC-3 P [kW]: 37 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.35 - 35 mm2, 2 Nm
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-3
Dimenzije ŠxVxD [mm]: 52.5x91.5x72.5
Masa: 250 g
Pakiranje: 1
SKLOPNIK AF09-30-10-11 9A 24-60V AC, 20-60V DC 1NO 1SBL137001R1110
Proizvođač: ABB
Tip: AF09-30-10-11
Kataloški broj: 1SBL137001R1110
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 9 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54
SKLOPNIK AF09-30-10-13 9A 100-250V AC/DC 1NO 1SBL137001R1310
Proizvođač: ABB
Tip: AF09-30-10-13
Kataloški broj: 1SBL137001R1310
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 9 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54
SKLOPNIK AF09Z-30-01-21 9A 24-60V AC, 20-60V DC 1NC 1SBL136001R2101
Proizvođač: ABB
Tip: AF09Z-30-01-21
Kataloški broj: 1SBL136001R2101
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 0
Broj pomoćnih polova NC: 1
Nazivna struja polova In [A]: 9 A
Nazivni napon svitka Un [V]: 24-60 V AC, 20-60 V DC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 4 kW
Nazivna frekvencija: 50/60 Hz
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 310 g
Pakiranje: 1

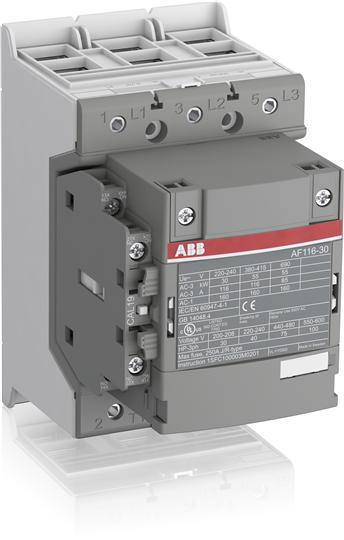

SKLOPNIK AF116-30-11-13 110A 100-250V AC/DC 1SFL427001R1311
Proizvođač: ABB
Tip: AF116-30-11-13
Kataloški broj: 1SFL427001R1311
Broj glavnih polova NO: 3
Broj pomoćnih polova bočna ugradnja: 1NO+1NC
Nazivna struja polova In [A]: 116 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 380/400 V
Nazivna snaga AC-3 P [kW]: 55 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 70 mm2
Dimenzije ŠxVxD [mm]: 90x150x126
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 300
Mehanička trajnost uklopa po satu: 300
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 90x150x126
Masa: 1644 g
Pakiranje: 1
SKLOPNIK AF12-30-10-11 12A 24-60V AC, 20-60V DC 1NO 1SBL157001R1110
Proizvođač: ABB
Tip: AF12-30-10-11
Kataloški broj: 1SBL157001R1110
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 12 A
Nazivni napon svitka Un [V]: 24-60 VAC, 20-60 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54
SKLOPNIK AF12-30-10-13 12A 100-250V AC/DC 1NO 1SBL157001R1310
Proizvođač: ABB
Tip: AF12-30-10-13
Kataloški broj: 1SBL157001R1310
Broj glavnih polova NO: 3
Broj pomoćnih polova NO: 1
Nazivna struja polova In [A]: 12 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 400 V
Nazivna snaga AC-3 P [kW]: 5.5 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 0,75 - 4 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 1200
Mehanička trajnost uklopa po satu: 3600
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 45x86x77
Masa: 270 g
Pakiranje: 1/54
SKLOPNIK AF140-30-11-13 145A 100-250V AC/DC 1SFL447001R1311
Proizvođač: ABB
Tip: AF140-30-11-13
Kataloški broj: 1SFL447001R1311
Broj glavnih polova NO: 3
Broj pomoćnih polova bočna ugradnja: 1NO+1NC
Nazivna struja polova In [A]: 140 A
Nazivni napon svitka Un [V]: 100-250 VAC, 100-250 VDC
Nazivni napon polova AC-3 Un [V]: 380/400 V
Nazivna snaga AC-3 P [kW]: 75 kW
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 10 - 95 mm2
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost uklopa po satu AC-3: 300
Mehanička trajnost uklopa po satu: 300
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 90x150x126
Masa: 1644 g
Pakiranje: 1
