NYY / E-YY (PP00)
KABEL NYY-0 / E-YY-0 (PP00-0) 2 x 1,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 2 x 1,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 10,0
Masa Cu [kg/km]: 28,8
Masa kabela [kg/km]: 117
Pakiranje: bubanj 500 m / 1000 m

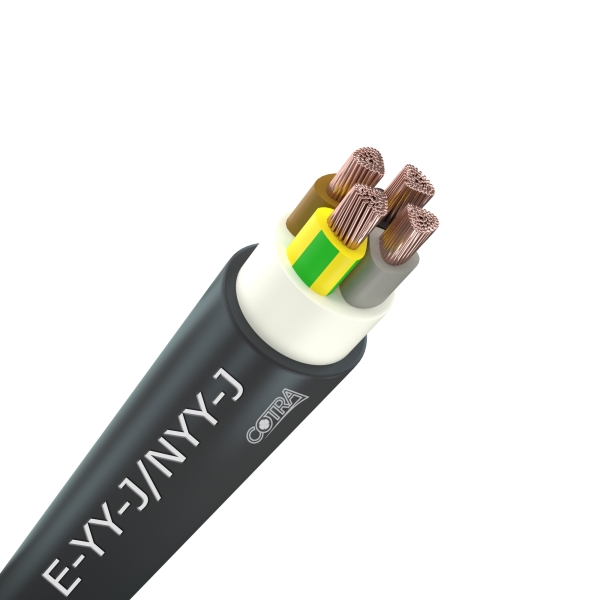

KABEL NYY-J / E-YY-J (PP00-Y) 3 x 1,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 3 x 1,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 10,5
Masa Cu [kg/km]: 43,2
Masa kabela [kg/km]: 195
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 3 x 2,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 3 x 2,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 11,4
Masa Cu [kg/km]: 72
Masa kabela [kg/km]: 260
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 3 x 4,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 3 x 4,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 13,1
Masa Cu [kg/km]: 115,2
Masa kabela [kg/km]: 350
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 3 x 6,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 3 x 6,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 14,1
Masa Cu [kg/km]: 172,8
Masa kabela [kg/km]: 420
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 3 x 10,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 3 x 10,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 15,9
Masa Cu [kg/km]: 288
Masa kabela [kg/km]: 538
Pakiranje: bubanj 500 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 1,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 1,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 12,4
Masa Cu [kg/km]: 57,6
Masa kabela [kg/km]: 230
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 2,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 2,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 13,7
Masa Cu [kg/km]: 96
Masa kabela [kg/km]: 310
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 4,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 4,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 15,4
Masa Cu [kg/km]: 153,6
Masa kabela [kg/km]: 405
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 6,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 6,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 16,4
Masa Cu [kg/km]: 230,4
Masa kabela [kg/km]: 495
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 10,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba) ili klase 2 (višežični použeni - RM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 10,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 18,3
Masa Cu [kg/km]: 384
Masa kabela [kg/km]: 705
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 16,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba) ili klase 2 (višežični použeni - RM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 16,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 21,7
Masa Cu [kg/km]: 614,4
Masa kabela [kg/km]: 1.045
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 25,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - RM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 25,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 25,8
Masa Cu [kg/km]: 960
Masa kabela [kg/km]: 1.560
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 35,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 35,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 28,6
Masa Cu [kg/km]: 1.344
Masa kabela [kg/km]: 2.065
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 50,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 50,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 29,8
Masa Cu [kg/km]: 1.920
Masa kabela [kg/km]: 2.325
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 70,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 70,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 34,7
Masa Cu [kg/km]: 2.688
Masa kabela [kg/km]: 3.220
Pakiranje: bubanj 500 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 95,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 95,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 39,2
Masa Cu [kg/km]: 3.648
Masa kabela [kg/km]: 4.235
Pakiranje: bubanj 500 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 120,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 120,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 41,4
Masa Cu [kg/km]: 4.608
Masa kabela [kg/km]: 5.270
Pakiranje: bubanj 500 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 150,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 150,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 46,4
Masa Cu [kg/km]: 5.760
Masa kabela [kg/km]: 6.510
Pakiranje: bubanj 500 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 185,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 185,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 51,5
Masa Cu [kg/km]: 7.104
Masa kabela [kg/km]: 8.275
Pakiranje: bubanj 500 m
KABEL NYY-J / E-YY-J (PP00-Y) 4 x 240,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - SM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 4 x 240,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 57,6
Masa Cu [kg/km]: 9.216
Masa kabela [kg/km]: 10.355
Pakiranje: bubanj 500 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 1,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 1,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 13,2
Masa Cu [kg/km]: 72
Masa kabela [kg/km]: 265
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 2,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 2,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 14,8
Masa Cu [kg/km]: 120
Masa kabela [kg/km]: 355
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 4,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 4,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 16,7
Masa Cu [kg/km]: 192
Masa kabela [kg/km]: 490
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 6,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 6,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 17,8
Masa Cu [kg/km]: 288
Masa kabela [kg/km]: 600
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 10,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba) ili klase 2 (višežični použeni - RM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 10,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 19,9
Masa Cu [kg/km]: 480
Masa kabela [kg/km]: 845
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 16,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba) ili klase 2 (višežični použeni - RM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 16,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 23,9
Masa Cu [kg/km]: 768
Masa kabela [kg/km]: 1.275
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 25,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - RM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 25,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 29,4
Masa Cu [kg/km]: 1.200
Masa kabela [kg/km]: 2.020
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 5 x 35,00 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 2 (višežični použeni - RM izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 5 x 35,0 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 32,9
Masa Cu [kg/km]: 1.680
Masa kabela [kg/km]: 2.625
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 7 x 1,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 7 x 1,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 14,1
Masa Cu [kg/km]: 100,8
Masa kabela [kg/km]: 325
Pakiranje: bubanj 500 m / 1000 m
KABEL NYY-J / E-YY-J (PP00-Y) 7 x 2,50 mm2
Bakreni energetski kabel s izolacijom i plaštom od PVC mase
Tip: NYY / E-YY
Primjena: energetski i signalni kabel za fiksne instalacije, za polaganje u zemlju, vodu, na otvorenom, kabelske kanale i beton, ako se ne očekuje mehaničko oštećenje.
Konstrukcija:
1. Vodič: goli bakreni bakreni klase 1 (puni vodič - RE izvedba)
2. Izolacija: PVC
3. Ispuna: brizgana elastomerna ili plastomerna mješavina ili omotane termoplastične vrpce
4. Plašt: PVC (UV otporan)
Broj žila i presjek: 7 x 2,5 mm2
Boja plašta: crna
Nominalni napon Uo/U [V]: 600/1000 V
Ispitni napon [V]: 4000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 15,9
Masa Cu [kg/km]: 168
Masa kabela [kg/km]: 440
Pakiranje: bubanj 500 m / 1000 m
