KABELSKI ZAVRŠECI NN

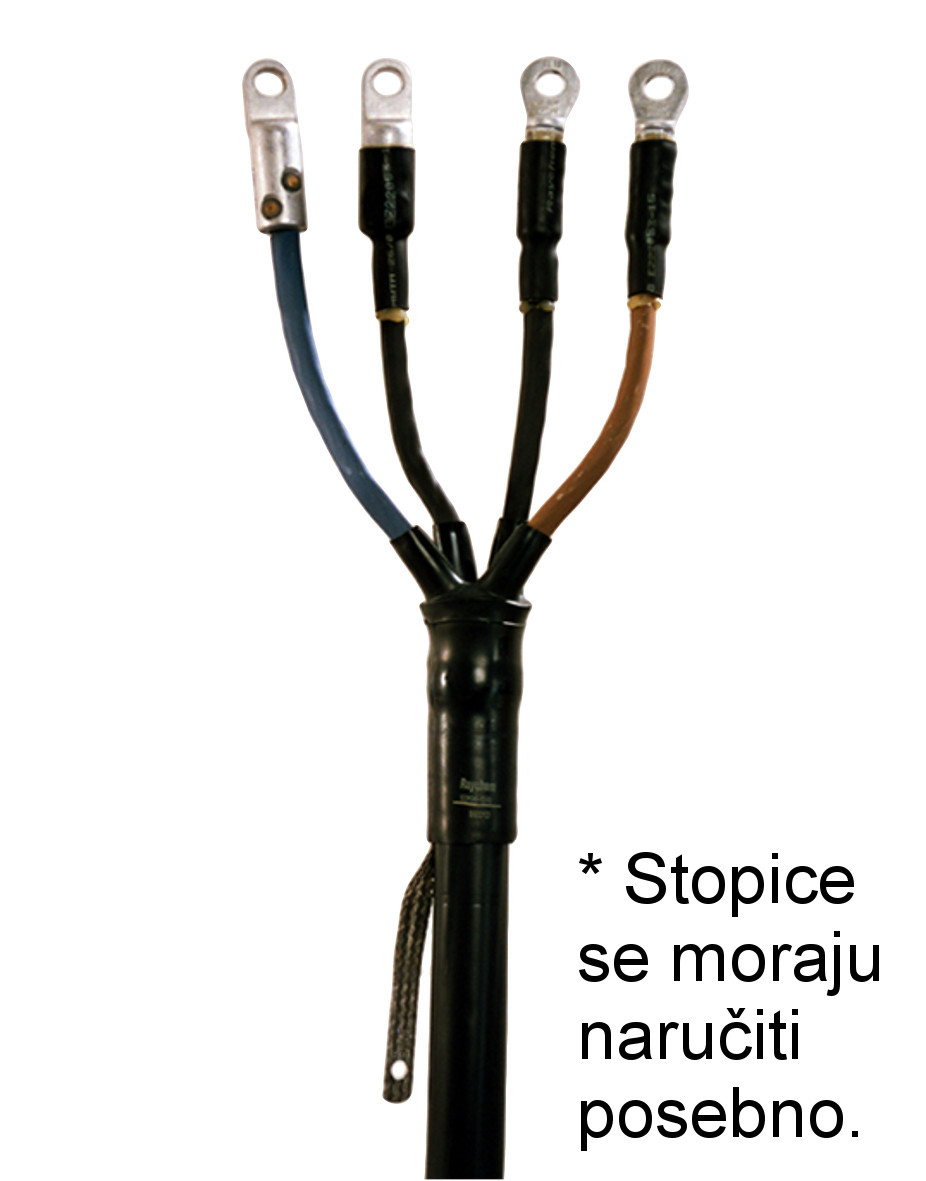

KABELSKI ZAVRŠETAK TKZO-P 1x 95-300
Za presjeke vodiča: od 95 do 300 mm²
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 1-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Napomene:
- kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT, dužine cijevi ovise o zahtjevima na mjestu ugradnj
- dimenzije pojedinog kabelskog završetka dostupne su na upit
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda prikaži više...
KABELSKI ZAVRŠETAK TKZO-P 4x 4- 35 (EPKT-0015)
Oznaka: TKZO-P 4x4-35
Za presjeke vodiča: od 4 do 35 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-P 4x 25- 70 (EPKT-0031)
Oznaka: TKZO-P 4x25-70
Za presjeke vodiča: od 25 do 70 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-P 4x 70-150 (EPKT-0047)
Oznaka: TKZO-P 4x70-150
Za presjeke vodiča: od 70 do 150 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-P 4x150-400 (EPKT-0063)
Oznaka: TKZO-P 4x150-400
Za presjeke vodiča: od 150 do 400 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.

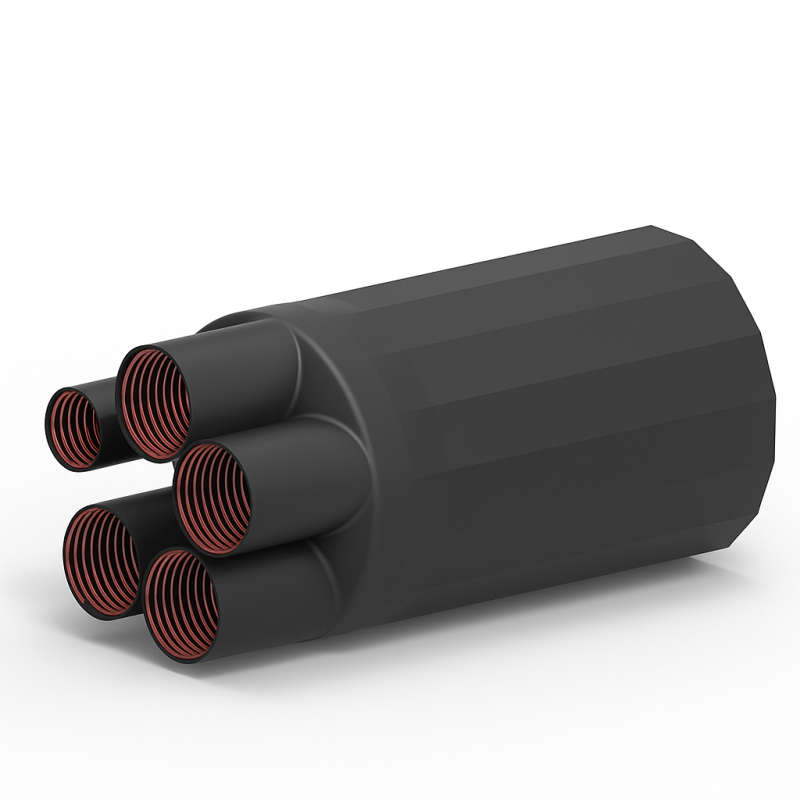

KABELSKI ZAVRŠETAK TKZO-P 5x 10- 35
Oznaka: TKZO-P 5x10-35
Za presjeke vodiča: od 10 do 35 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 5-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-VX 4x16- 70
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: TKZO-VX-4x16-70
Kataloški broj: MP842010
Naziv: kabelski završetak za prijelaz 1 kV kabela (izoliran umjetnom masom, bez armature) na izoliranu nadzemnu mrežu (SKS)
Za presjeke vodiča:
- od 16 do 70 mm² (SKS)
- od 16 do 50 mm² (priključni kabel bez armature)
Primjena: kabelski završeci su predviđeni za prijelaz snopa s izoliranim vodičima na konzumni ili priključni kabel (PP 00, PP 41 sa SKS-om X 00-A, X 00/0-A)
Opis: spajanje žila kabela i vodiča snopa vrši se pomoću vijčanih čahura koje se isporučuju u kompletu. Nakon izvođenja spajanja vodiča, spoj se izolira debelostjenkastom toploskupljajućom cijevi oslojenom ljepilom - WCSM. Žile kabela se radi zaštite od UV zraka presvlaće tankostjenkastim toploskupljajućim cijevima bez ljepila - CGPT. Prilikom izvođenja kabelskog odcjepa uz uporabu stezaljki za probijanje izolacije kabel na mjestu ulaska u stezaljku mora biti zaštićen tankostjenkastim toploskupljajućim cijevima - CGPT.
Napomene:
-pravilna izvedba završetaka osigurava vodonepropusnost spoja i otpornost na UV zrake i vremenske utjecaje
-dimenzije pojedinog kabelskog završetka dostupne su na upit
KABELSKI ZAVRŠETAK TKZO-VX 4x70-150
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: TKZO-VX-4x70-150
Kataloški broj: MP842012
Naziv: kabelski završetak za prijelaz 1 kV kabela (izoliran umjetnom masom, bez armature) na izoliranu nadzemnu mrežu (SKS)
Za presjeke vodiča:
- od 70 mm² (SKS)
- od 70 do 150 mm² (priključni kabel bez armature)
Primjena: kabelski završeci su predviđeni za prijelaz snopa s izoliranim vodičima na konzumni ili priključni kabel (PP 00, PP 41 sa SKS-om X 00-A, X 00/0-A)
Opis: spajanje žila kabela i vodiča snopa vrši se pomoću vijčanih čahura koje se isporučuju u kompletu. Nakon izvođenja spajanja vodiča, spoj se izolira debelostjenkastom toploskupljajućom cijevi oslojenom ljepilom - WCSM. Žile kabela se radi zaštite od UV zraka presvlaće tankostjenkastim toploskupljajućim cijevima bez ljepila - CGPT. Prilikom izvođenja kabelskog odcjepa uz uporabu stezaljki za probijanje izolacije kabel na mjestu ulaska u stezaljku mora biti zaštićen tankostjenkastim toploskupljajućim cijevima - CGPT
Napomene:
-pravilna izvedba završetaka osigurava vodonepropusnost spoja i otpornost na UV zrake i vremenske utjecaje
-dimenzije pojedinog kabelskog završetka dostupne su na upit
KAPA ZAVRŠNA 102L011-R05/S (4-8 mm) MP851102
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851102
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 4-8
- Da min (isporučeni unutarnji promjer) [mm]: 10
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 4
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 38
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 2
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L022-R05/S (8-17 mm) MP851104
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851104
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 8-17
- Da min (isporučeni unutarnji promjer) [mm]: 20
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 7,5
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 55
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 2,8
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L033-R05/S (17-30 mm) MP851106
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851106
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 17-30
- Da min (isporučeni unutarnji promjer) [mm]: 35
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 15
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 90
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,2
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L044-R05/S (30-45 mm) MP851108
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851108
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 30-45
- Da min (isporučeni unutarnji promjer) [mm]: 55
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 25
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 143
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,9
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L048-R05/S (45-65 mm) MP851110
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851110
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 45-65
- Da min (isporučeni unutarnji promjer) [mm]: 75
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 32
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 150
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,3
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L055-R05/S (65-95 mm) MP851112
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851112
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 65-95
- Da min (isporučeni unutarnji promjer) [mm]: 100
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 45
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 162
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,8
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L066-R05/S (95-115 mm) MP851114
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851114
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 95-115
- Da min (isporučeni unutarnji promjer) [mm]: 120
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 70
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 145
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,8
Pakiranje: 1 kom
KAPA ZAVRŠNA ZNPS 0024 4x10-16mm2 MP851121
Završna naponski postojana spojnica (kapa-završetak) za 1 kV kabele izolirane umjetnom masom ili papirom
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: ZNPS
Kataloški broj: MP851121
Nazivni napon U: 0,6/1 kV
Presjek vodiča: 10-16 mm² (4x)
Primjena:
-završne naponski postojane kape konstruirane su za izoliranje kraja kabela koji će biti stavljen pod napon, a mogu se koristiti za kabele izolirane umjetnom masom ili impregniranim papirom kao npr: PP 00, XP 00, PP 41, N(A)YY, N(A)YBY, IPO 13, IPO 14 itd..
Napomene:
- krajevi žila se brtve i izoliraju pomoću toploskupljajućih završnih kapa
- za zajedničku zaštitu krajeva žila i brtvljenje na vanjskom plaštu koristi se jedna veća završna kapa
- za kabele s armaturom, u kompletu se dodatno isporučuje mrežica kao električna zaštita spojnice
Dimenzije (promjer D x dužina L) [mm]: 32x90
Pakiranje: 1 komplet
KAPA ZAVRŠNA ZNPS 0044 4x25-50mm2 MP851123
Završna naponski postojana spojnica (kapa-završetak) za 1 kV kabele izolirane umjetnom masom ili papirom
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: ZNPS
Kataloški broj: MP851123
Nazivni napon U: 0,6/1 kV
Presjek vodiča: 25-50 mm² (4x)
Primjena:
-završne naponski postojane kape konstruirane su za izoliranje kraja kabela koji će biti stavljen pod napon, a mogu se koristiti za kabele izolirane umjetnom masom ili impregniranim papirom kao npr: PP 00, XP 00, PP 41, N(A)YY, N(A)YBY, IPO 13, IPO 14 itd..
Napomene:
- krajevi žila se brtve i izoliraju pomoću toploskupljajućih završnih kapa
- za zajedničku zaštitu krajeva žila i brtvljenje na vanjskom plaštu koristi se jedna veća završna kapa
- za kabele s armaturom, u kompletu se dodatno isporučuje mrežica kao električna zaštita spojnice
Dimenzije (promjer D x dužina L) [mm]: 42x90
Pakiranje: 1 komplet
KAPA ZAVRŠNA ZNPS 0064 4x70-120mm2 MP851125
Završna naponski postojana spojnica (kapa-završetak) za 1 kV kabele izolirane umjetnom masom ili papirom
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: ZNPS
Kataloški broj: MP851125
Nazivni napon U: 0,6/1 kV
Presjek vodiča: 70-120 mm² (4x)
Primjena:
-završne naponski postojane kape konstruirane su za izoliranje kraja kabela koji će biti stavljen pod napon, a mogu se koristiti za kabele izolirane umjetnom masom ili impregniranim papirom kao npr: PP 00, XP 00, PP 41, N(A)YY, N(A)YBY, IPO 13, IPO 14 itd..
Napomene:
- krajevi žila se brtve i izoliraju pomoću toploskupljajućih završnih kapa
- za zajedničku zaštitu krajeva žila i brtvljenje na vanjskom plaštu koristi se jedna veća završna kapa
- za kabele s armaturom, u kompletu se dodatno isporučuje mrežica kao električna zaštita spojnice
Dimenzije (promjer D x dužina L) [mm]: 56x143
Pakiranje: 1 komplet
KAPA ZAVRŠNA ZNPS 0084 4x150-300mm2 MP851127
Završna naponski postojana spojnica (kapa-završetak) za 1 kV kabele izolirane umjetnom masom ili papirom
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: ZNPS
Kataloški broj: MP851127
Nazivni napon U: 0,6/1 kV
Presjek vodiča: 150-300 mm² (4x)
Primjena:
-završne naponski postojane kape konstruirane su za izoliranje kraja kabela koji će biti stavljen pod napon, a mogu se koristiti za kabele izolirane umjetnom masom ili impregniranim papirom kao npr: PP 00, XP 00, PP 41, N(A)YY, N(A)YBY, IPO 13, IPO 14 itd..
Napomene:
- krajevi žila se brtve i izoliraju pomoću toploskupljajućih završnih kapa
- za zajedničku zaštitu krajeva žila i brtvljenje na vanjskom plaštu koristi se jedna veća završna kapa
- za kabele s armaturom, u kompletu se dodatno isporučuje mrežica kao električna zaštita spojnice
Dimenzije (promjer D x dužina L) [mm]: 67x163
Pakiranje: 1 komplet
