OSIGURAČ AUTOMATSKI 10kA C 3p 32A S203-C32 2CDS253001R0324
Proizvođač: ABB
Tip: S203
Broj polova: 3
Karakteristika okidanja: C
Nazivna struja In [A]: 32 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 440 V AC, max. 110 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS253001R0324
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 375 g
Pakiranje: 1/36
OSIGURAČ AUTOMATSKI 10kA C 3p 40A S203-C40 2CDS253001R0404
Proizvođač: ABB
Tip: S203
Broj polova: 3
Karakteristika okidanja: C
Nazivna struja In [A]: 40 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 440 V AC, max. 110 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS253001R0404
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 375 g
Pakiranje: 1/36
OSIGURAČ AUTOMATSKI 10kA C 3p 50A S203-C50 2CDS253001R0504
Proizvođač: ABB
Tip: S203
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 50 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 440 V AC, max. 110 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS253001R0504
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 375 g
Pakiranje: 1/36
OSIGURAČ AUTOMATSKI 10kA C 3p 63A S203-C63 2CDS253001R0634
Proizvođač: ABB
Tip: S203
Broj polova: 1
Karakteristika okidanja: C
Nazivna struja In [A]: 63 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 440 V AC, max. 110 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS253001R0634
Priključna stezaljka: 1 – 25 mm2, max. 2.8 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 375 g
Pakiranje: 1/36
OSIGURAČ AUTOMATSKI 10kA C 3p 80A S203-C80 2CDS253001R0804
Proizvođač: ABB
Tip: S203
Broj polova: 3
Karakteristika okidanja: C
Nazivna struja In [A]: 80 A
Nazivna kratkospojna moć: 10 kA
Nazivni napon Un [V]: 400 V AC, max. 110 V DC
Nazivna frekvencija: 50/60 Hz
Kataloški broj: 2CDS253001R0804
Priključna stezaljka: 1 – 25 mm2, max. 3 Nm
Ugradna širina: 17.5 mm/pol
Montaža na letvu: EN 60715
Električka trajnost (op. c.): 10.000
Mehanička trajnost (op. c.): 20.000
Standardi: IEC/EN 60947-2
Težina: 425 g
Pakiranje: 1/36
OSIGURAČ RASTAVLJAČ 1P 32A E91/32 2CSM200923R1801
OSIGURAČ RASTAVLJAČ 1P+N 32A E91N/32 2CSM200893R1801
OSIGURAČ RASTAVLJAČ 3P 32A E93/32 2CSM204753R1801
OSIGURAČ RASTAVLJAČ 3P 50A E93/50 2CSM277962R1801
OSIGURAČ RASTAVLJAČ 3P+N 32A E93/32 2CSM204733R1801
OSIGURAČ RASTAVLJAČ 3P+N 50A E93N/50 2CSM277952R1801
OSIGURAČ RASTAVNA PRUGA ZLBM00-3P-V 3P 160A AC 400V 1SEP620010R3020
OSIGURAČ RASTAVNA SKLOPKA XLP 00-6BC 3P 160A AC 400V 1SEP101890R0002
OSOVINA ZA KRATKE RUČICE ZA OT2...125F OXS6X250, fi 6 mm, D = 250 mm 1SCA101660R1001
Proizvođač: ABB
Tip: OXS6X250
Kataloški broj: 1SCA101660R1001
Primjena za: OT16...125F
Dimenzije ŠxVxD [mm]: 6x6x250
Masa: 60 g
Pakiranje: 10
PLOČICA NATPISNA KA1-8121 1SFA616920R8121
PODNOŽJE RELEJA UTIČNOG STANDARDNO CR-M4SS 1SVR405651R3000
Proizvođač: ABB
Tip: CR-M4SS
Kataloški broj: 1SVR405651R3000
Primjena: podnožje za utične releje CR-M
Priključak: vijčani
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 27x42,5x82
Masa: 70 g
Pakiranje: 10
PODNOŽJE RELEJA UTIČNOG STANDARDNO CR-PSS 1SVR405650R1000
Proizvođač: ABB
Tip: CR-PSS
Kataloški broj: 1SVR405650R1000
Nazivni napon [V] AC: 250
Nazivna struja [A]: 16
Primjena: podnožje za utične releje CR-P ( 1 C/O ili 2 C/O)
Priključak: vijčani
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 15,5x42,5x75
Masa: 38 g
Pakiranje: 10
PODNOŽJE RELEJA UTIČNOG STANDARDNO CR-U3S 1SVR405660R0000
Proizvođač: ABB
Tip: CR-U3S
Kataloški broj: 1SVR405660R0000
Primjena: podnožje za utične releje CR-U
Priključak: vijčani
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 38x36X75
Masa: 65 g
Pakiranje: 10
POKLOPAC SILIKONSKI IP67 ZA RAVNU TIPKU MA1-8052 1SFA611920R8052
PREKIDAČ KOMPAKTNI Tmax T5N 400 PR221DS-LS 3P 1SDA054317R1
Proizvođač: ABB
Tip: T5N 400 PR221DS-LS/I In=400 3p F F
Kataloški broj: 1SDA054317R1
Broj polova: 3
Nazivna struja In [A]: 400 A
Nazivna kratkospojna moć: 36 kA
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Zaštita od preopterećenja: Da (I1 = 0.4-1xIn)
Zaštita od kratkog spoja: Da (I3= 5-10xIn)
Električka trajnost uklopa po satu: 60
Mehanička trajnost uklopa po satu: 120
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 140x205x103.5
Težina: 3250 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax T5N 630 PR221DS-LS 3P 1SDA054396R1
Proizvođač: ABB
Tip: T5N 630 PR221DS-LS/I In=630 3p F F
Kataloški broj: 1SDA054396R1
Broj polova: 3
Nazivna struja In [A]: 630 A
Nazivna kratkospojna moć: 36 kA
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Zaštita od preopterećenja: Da (I1 = 0.4-1xIn)
Zaštita od kratkog spoja: Da (I3= 5-10xIn)
Električka trajnost uklopa po satu: 60
Mehanička trajnost uklopa po satu: 120
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 140x205x103.5
Težina: 3250 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT1C 160 TMD 50-500 3P 1SDA067394R1
Proizvođač: ABB
Tip: XT1C 160 TMD 50-500 3p F F
Kataloški broj: 1SDA067394R1
Broj polova: 3
Nazivna struja In [A]: 160 A
Područje podešavanja termičke zaštite: 35-50 A
Nazivna kratkospojna moć: 25 kA
Nazivna trenutna struja kratkog spoja: 500 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 76.2x130x70
Težina: 1100 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT1C 160 TMD 63-630 3P 1SDA067395R1
Proizvođač: ABB
Tip: XT1C 160 TMD 63-630 3p F F
Kataloški broj: 1SDA067395R1
Broj polova: 3
Nazivna struja In [A]: 160 A
Područje podešavanja termičke zaštite: 44.1-63 A
Nazivna kratkospojna moć: 25 kA
Nazivna trenutna struja kratkog spoja: 630 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 76.2x130x70
Težina: 1100 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT1C 160 TMD 80-800 3P 1SDA067396R1
Proizvođač: ABB
Tip: XT1C 160 TMD 80-800 3p F F
Kataloški broj: 1SDA067396R1
Broj polova: 3
Nazivna struja In [A]: 160 A
Područje podešavanja termičke zaštite: 56-80 A
Nazivna kratkospojna moć: 25 kA
Nazivna trenutna struja kratkog spoja: 800 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 76.2x130x70
Težina: 1100 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT1C 160 TMD 100-1000 3P 1SDA067397R1
Proizvođač: ABB
Tip: XT1C 160 TMD 100-1000 3p F F
Kataloški broj: 1SDA067397R1
Broj polova: 3
Nazivna struja In [A]: 160 A
Područje podešavanja termičke zaštite: 70-100 A
Nazivna kratkospojna moć: 25 kA
Nazivna trenutna struja kratkog spoja: 1000 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 76.2x130x70
Težina: 1100 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT1C 160 TMD 125-1250 3P 1SDA067398R1
Proizvođač: ABB
Tip: XT1C 160 TMD 125-1250 3p F F
Kataloški broj: 1SDA067398R1
Broj polova: 3
Nazivna struja In [A]: 160 A
Područje podešavanja termičke zaštite: 87.5-125 A
Nazivna kratkospojna moć: 25 kA
Nazivna trenutna struja kratkog spoja: 1250 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 76.2x130x70
Težina: 1100 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT1C 160 TMD 160-1600 3P 1SDA067399R1
Proizvođač: ABB
Tip: XT1C 160 TMD 160-1600 3p F F
Kataloški broj: 1SDA067399R1
Broj polova: 3
Nazivna struja In [A]: 160 A
Područje podešavanja termičke zaštite: 112-160 A
Nazivna kratkospojna moć: 25 kA
Nazivna trenutna struja kratkog spoja: 1600 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 76.2x130x70
Težina: 1100 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT3N 250 TMD 200-2000 3P 1SDA068058R1
Proizvođač: ABB
Tip: XT3N 250 TMD 200-2000 3p F F
Kataloški broj: 1SDA068058R1
Broj polova: 3
Nazivna struja In [A]: 200 A
Područje podešavanja termičke zaštite: 140-200 A
Nazivna kratkospojna moć: 36 kA
Nazivna trenutna struja kratkog spoja: 2000 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 105x150x70
Težina: 1700 g
Pakiranje: 1
PREKIDAČ KOMPAKTNI Tmax XT3N 250 TMD 250-2500 3P 1SDA068059R1
Proizvođač: ABB
Tip: XT3N 250 TMD 250-2500 3p F F
Kataloški broj: 1SDA068059R1
Broj polova: 3
Nazivna struja In [A]: 250 A
Područje podešavanja termičke zaštite: 175-250 A
Nazivna kratkospojna moć: 36 kA
Nazivna trenutna struja kratkog spoja: 2500 A
Nazivni napon Un [V]: 690 V AC, 500 V DC
Nazivna frekvencija [Hz]: 50/60 Hz
Električka trajnost uklopa po satu: 120
Mehanička trajnost uklopa po satu: 240
Standardi: IEC 60947-2
Dimenzije ŠxVxD [mm]: 105x150x70
Težina: 1700 g
Pakiranje: 1
PRIKLJUČCI PREDNJI PROŠIRENI ZA XT1 KIT ES 3KOM 1SDA066889R1
Proizvođač: ABB
Tip: KIT ES XT1 3KOM
Kataloški broj: 1SDA066889R1
Primjena za: XT1
Standardi: IEC 60947-2
Težina: 330 g
Pakiranje: 1
RAZDJELNIK N/Ž MISTRAL 65 18M IP65 PROZIRNA VRATA 1SLM006501A1203
Razdjelnik nadžbukni jednoredni 18M, IP65, s transparentnim vratima
Proizvođač: ABB
Tip: Mistral 65
Kataloški broj: 1SLM006501A1203
Broj modula: 18
Nazivni napon Un [V]: 400
Nazivna struja In [A]: 125
Boja: siva RAL 7035
Materijal: termoplastika, bez halogena
Vrata: transparentna, otvaranje 180°
Temperaturno područje primjene [°C]: od -25 °C do +60 °C
Montaža: nadgradni
Stupanj zaštite: IP65, IK08
Klasa zaštite: II
Stezaljke N/PE i presjeci vodiča za prihvat:
- 1x N (3x16 mm2 + 3x6 mm2)
- 1x PE (3x16 mm2 + 3x6 mm2)
Dimenzije [mm]: 430x250x155
Masa [kg]: 1,71
Pakiranje: 1 kom
Tehničke specifikacije: https://new.abb.com/products/1SLM006501A1203/65p18x12z
prikaži više...

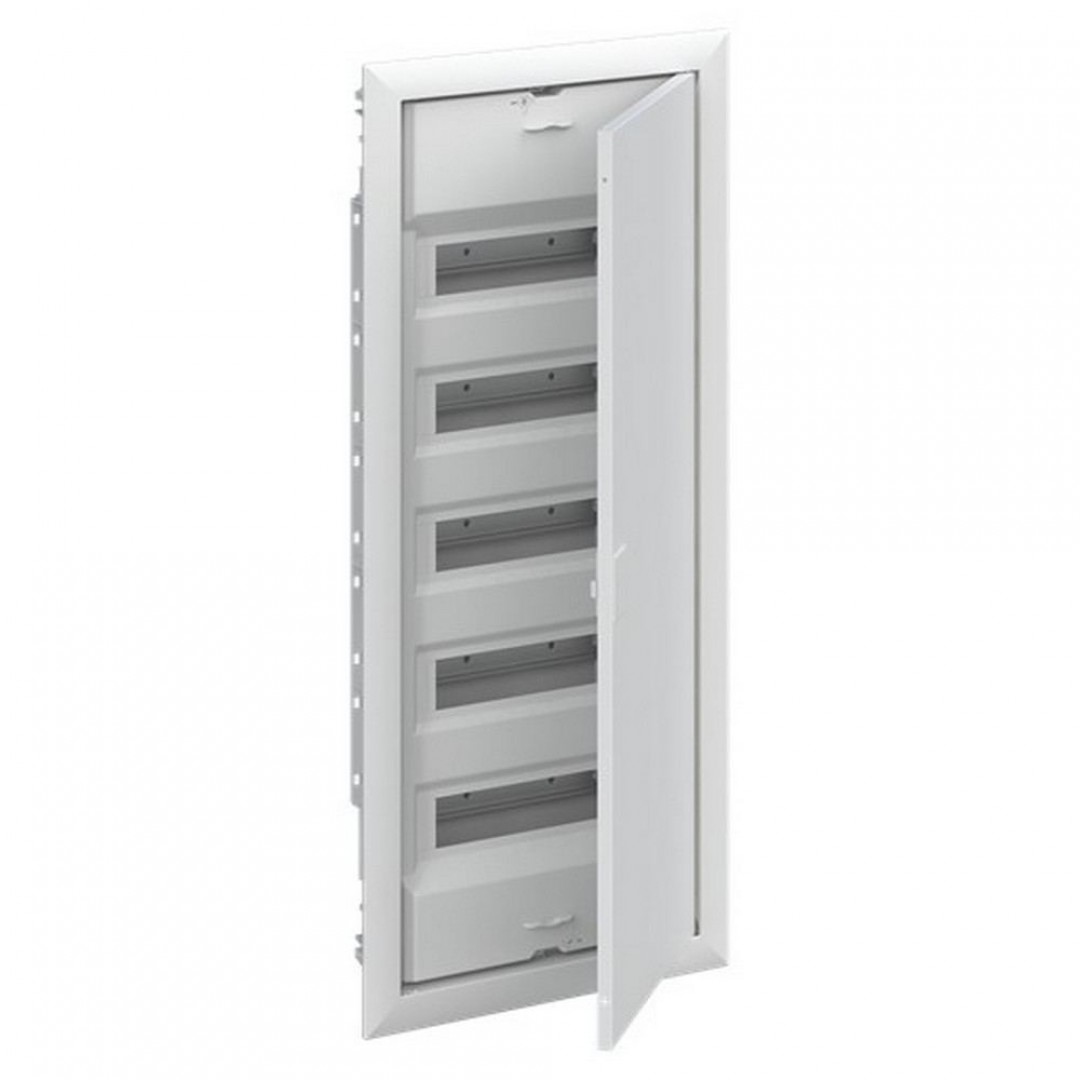

RAZDJELNIK P/Ž PETEROREDNI 60M UK660E3 2CPX077844R9999
Razdjelnik podžbukni peteroredni 60M, s metalnim vratima
Proizvođač: ABB
Tip: UK600
Kataloški broj: UK660E3
Broj modula: 60 (5x12)
Nazivni napon Un [V]: 400
Nazivna struja In [A]: 63
Boja: bijela RAL 9016
Materijal: metalni okvir i vrata od čeličnog lima, plastično kućište
Montaža: ugradna
Stupanj zaštite: IP30, IK07
Klasa zaštite: II
Stezaljke N/PE i presjeci vodiča za prihvat:
- 1x N (3x16 mm² + 2x10 mm²)
- 2x N (7x16 mm² + 9x6 mm²)
- 1x PE (9x16 mm² + 12x6 mm²)
- 1x PE (5x16 mm² + 5x6 mm²)
Napomene:
- vrata se mogu montirati s obje strane, kut otvaranja 120°
- modularni poklopac s vijcima za brzu montažu
- s pripremljenim perforacijama za kabele koje se po potrebi jednostavno probiju
Dimenzije (ŠxVxD) [mm]: 384x872x97
Ugradni otvor (ŠxVxD) [mm]: 367x855x95
Standard: DIN EN 60670-24, DIN 43871
Masa: 5,86 kg
Pakiranje: 1 kom
Katalog/tehničke specifikacije - RAZDJELNIK P/Ž PETEROREDNI UK660E3 2CPX077844R9999
RELEJ IMPULSNI BISTABIL 16A E290-16-10/230 2TAZ312000R2011
Bistabil
Proizvođač: ABB
Tip: E290-16-10/230
Kataloški broj: 2TAZ312000R2011
Broj polova NO: 1
Nazivna struja polova In [A]: 16 A
Nazivni napon svitka Un [V]: 110-230 V AC/DC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x62
Masa: 114 g
Pakiranje: 10
RELEJ IMPULSNI BISTABIL 16A E290-16-11/230 2TAZ312000R2013
Bistabil
Proizvođač: ABB
Tip: E290-16-11/230
Kataloški broj: 2TAZ312000R2013
Broj polova NO: 1
Broj polova NC: 1
Nazivna struja polova In [A]: 16 A
Nazivni napon svitka Un [V]: 110-230 VAC/VDC
Nazivni napon polova AC-1 Un [V]: 230 V
Nazivna frekvencija: 50/60 Hz
Priključna stezaljka polova: 1.5 - 10 mm2
Montaža na letvu: EN 60715 (EN 50022)
Standardi: IEC 60947-4-1 i EN 60947-4-1
Dimenzije ŠxVxD [mm]: 18x85x62
Masa: 114 g
Pakiranje: 10
RELEJ TERMIČKI 0,74 ... 1,00 A TF42-1,0 1SAZ721201R1023
RELEJ TERMIČKI 1,00 ... 1,30 A TF42-1,3 1SAZ721201R1025
RELEJ TERMIČKI 1,70 ... 2,30 A TF42-2,3 1SAZ721201R1031
RELEJ TERMIČKI 2,30 ... 3,10 A TF42-3,1 1SAZ721201R1033
RELEJ TERMIČKI 3,10 ... 4,20 A TF42-4,2 1SAZ721201R1035
RELEJ TERMIČKI 4,20 ... 5,70 A TF42-5,7 1SAZ721201R1038
RELEJ TERMIČKI 5,70 ... 7,60 A TF42-7,6 1SAZ721201R1040
RELEJ TERMIČKI 7,60 ... 10,0 A TF42-10 1SAZ721201R1043
RELEJ TERMIČKI 10,0 ... 13,0 A TF42-13 1SAZ721201R1045
RELEJ TERMIČKI 13,0 ... 16,0 A TF42-16 1SAZ721201R1047
RELEJ TERMIČKI 16,0 ... 20,0 A TF42-20 1SAZ721201R1049
RELEJ TERMIČKI 20,0 ... 24,0 A TF42-24 1SAZ721201R1051
RELEJ TERMIČKI 24,0 ... 29,0 A TF42-29 1SAZ721201R1052
RELEJ TERMIČKI 29,0 ... 35,0 A TF42-35 1SAZ721201R1053
RELEJ TERMIČKI 35,0 ... 38,0 A TF42-38 1SAZ721201R1055
RELEJ UTIČNI 24 V AC 4 PREKLOPNA KONTAKTA, S LED DIODOM CR-M024AC4L 1SVR405613R0100
Proizvođač: ABB
Tip: CR-M024AC4L
Kataloški broj: 1SVR405613R0100
Broj polova NO: 4
Broj polova NC: 4
Nazivna struja polova In [A]: 6 A
Nazivni napon polova Un [V]: 250 V
Nazivni napon svitka Un [V]: 24 VAC
Montaža: na podnožje CR-M4SS
Standardi: IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1
Dimenzije ŠxVxD [mm]: 21,2x35,6x27,5
Masa: 33 g
Pakiranje: 10
