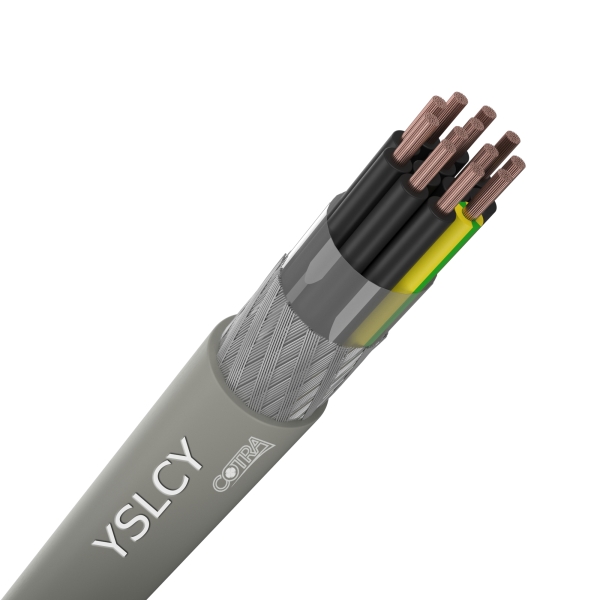

YSLCY
KABEL YSLCY-0Z 2 x 0,75 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-OZ (CY-OZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 2 x 0,75 mm2
Boja plašta: siva
Boje žila: crne numerirane žile
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 6,2
Masa Cu [kg/km]: 41,3
Masa kabela [kg/km]: 56
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 3 x 0,75 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 3 x 0,75 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 6,5
Masa Cu [kg/km]: 49,9
Masa kabela [kg/km]: 70
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 3 x 1,50 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 3 x 1,50 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 7,6
Masa Cu [kg/km]: 78,7
Masa kabela [kg/km]: 124
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 3 x 2,50 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 3 x 2,50 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 9,0
Masa Cu [kg/km]: 113,3
Masa kabela [kg/km]: 187
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 4 x 0,75 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 4 x 0,75 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 7,0
Masa Cu [kg/km]: 58,6
Masa kabela [kg/km]: 96
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 4 x 1,50 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 4 x 1,50 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 8,2
Masa Cu [kg/km]: 96,0
Masa kabela [kg/km]: 166
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 4 x 2,50 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 4 x 2,50 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 9,9
Masa Cu [kg/km]: 141,1
Masa kabela [kg/km]: 241
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 5 x 0,75 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 5 x 0,75 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 7,8
Masa Cu [kg/km]: 69,1
Masa kabela [kg/km]: 157
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 5 x 1,50 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 5 x 1,50 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 9,0
Masa Cu [kg/km]: 114,2
Masa kabela [kg/km]: 192
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 5 x 2,50 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 5 x 2,50 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 11,0
Masa Cu [kg/km]: 169,0
Masa kabela [kg/km]: 274
Pakiranje: bubanj 500 m / 1000 m
KABEL YSLCY-JZ 7 x 1,50 mm2
Finožični signalni kabel s bakrenim opletom, izolacijom i plaštom od PVC mase
Tip: YSLCY-JZ (CY-JZ)
Primjena: u suhim ili vlažnim prostorima kao signalni i upravljački kabel, izložen niskom mehaničkom naprezanju. Bakreni zaslon štiti od elektromagnetskih smetnji. Nije za upotrebu na otvorenom ili polaganje u zemlju ili pod vodu.
Konstrukcija:
1. Vodič: finožični bakreni vodič klase 5
2. Izolacija: PVC
3. Separator: plastična folija
4. Zaslon: oplet od pokositrenih okruglih bakrenih žica
5. Plašt: PVC, otporan na ulja
Broj žila i presjek: 7 x 1,50 mm2
Boja plašta: siva
Boje žila: crne numerirane žile i zeleno/žuta
Nominalni napon Uo/U [V]: 300/500 V
Ispitni napon [V]: 2000 V
Temperaturno područje [°C]:
- pri polaganju i savijanju od -5 °C do +50 °C
- fiksno ugrađeni od -30 °C do +70 °C
Vanjski promjer [mm]: 10,7
Masa Cu [kg/km]: 159
Masa kabela [kg/km]: 208
Pakiranje: bubanj 500 m / 1000 m
