Oznaka: EN-CGPT-1,5/0,5-0-SP
Preporučeni promjer korištenja: od 0.6 do 1.3 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 1.5 mm, Db(max)= 0.5 mm, Wb(min)= 0.45 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 2.82 g
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-1,6/0,8-0-SP
Preporučeni promjer korištenja: od 0.8 do 1.6 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 1.6 mm, Db(max)= 0.8 mm, Wb(min)= 0.45 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 2:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-3/1-0-SP
Preporučeni promjer korištenja: od 1.1 do 2.5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 3 mm, Db(max)= 1 mm, Wb(min)= 0.55 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 4.34 g
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-6/2-0-SP
Preporučeni promjer korištenja: od 2.2 do 5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 6 mm, Db(max)= 2 mm, Wb(min)= 0.65 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 12 g
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-9/3-0-SP
Preporučeni promjer korištenja: od 3.3 do 8 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 9 mm, Db(max)= 3 mm, Wb(min)= 0.75 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 14 g
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-9/3-X
Preporučeni promjer korištenja: od 3.3 do 8 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo
Dimenzije: Da(min)= 9 mm, Db(max)= 3 mm, Wb(min)= 0.75 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: prozirna / transparentna
Napomene:
- cijev se isporučuje u kolutu
- nema vatrousporavajuće / samogasivo svojstvo poput CGPT cijevi koje su u bojama (npr. crna, plava...)

Specifikacije: https://www.te.com/usa-en/product-CA6820-000.html

prikaži više...

Oznaka: EN-CGPT-12/4-0-SP
Preporučeni promjer korištenja: od 4.5 do 10.5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 12 mm, Db(max)= 4 mm, Wb(min)= 0.75 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 16 g (procjena, nije dostupan tvornički podatak)
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-18/6-0-SP
Preporučeni promjer korištenja: od 7 do 16 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 18 mm, Db(max)= 6 mm, Wb(min)= 0.85 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 25.1 g
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-18/6-X
Preporučeni promjer korištenja: od 7 do 16 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo
Dimenzije: Da(min)= 18 mm, Db(max)= 6 mm, Wb(min)= 0.85 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: prozirna / transparentna
Napomene:
- cijev se isporučuje u kolutu
- nema vatrousporavajuće / samogasivo svojstvo poput CGPT cijevi koje su u bojama (npr. crna, plava...)

Specifikacije: https://www.te.com/usa-en/product-CA6823-000.html

prikaži više...

Oznaka: EN-CGPT-24/8-0-SP
Preporučeni promjer korištenja: od 9 do 21.5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 24 mm, Db(max)= 8 mm, Wb(min)= 1 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 57 g (procjena, nije dostupan tvornički podatak)
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-24/8-X
Preporučeni promjer korištenja: od 9 do 21.5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo
Dimenzije: Da(min)= 24 mm, Db(max)= 8 mm, Wb(min)= 1 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: prozirna / transparentna
Napomene:
- cijev se isporučuje u kolutu
- nema vatrousporavajuće / samogasivo svojstvo poput CGPT cijevi koje su u bojama (npr. crna, plava...)

Specifikacije: https://www.te.com/usa-en/product-CA6825-000.html

prikaži više...

Oznaka: EN-CGPT-39/13-0-SP
Preporučeni promjer korištenja: od 14.5 do 35 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 39 mm, Db(max)= 13 mm, Wb(min)= 1.15 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 63.3 g
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Oznaka: EN-CGPT-39/13-X
Preporučeni promjer korištenja: od 14.5 do 35 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo
Dimenzije: Da(min)= 39 mm, Db(max)= 13 mm, Wb(min)= 1,15 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: prozirna / transparentna
Napomene:
- cijev se isporučuje u kolutu
- nema vatrousporavajuće / samogasivo svojstvo poput CGPT cijevi koje su u bojama (npr. crna, plava...)

Specifikacije: https://www.te.com/usa-en/product-CA6826-000.html

prikaži više...

Oznaka: EN-CGPT-51/26-0-SP
Preporučeni promjer korištenja: od 28 do 47 mm (procjena, nije dostupan tvornički podatak)
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: tankostjena savitljiva vatrousporavajuća toploskupljajuća poliolefinska izolacijska cijev EN-CGPT, bez ljepila
Primjena: za široko područje električnog izoliranja, korozione zaštite i označavanje žila kabela.
Cijev je bez ljepila i otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 51 mm, Db(max)= 26 mm, Wb(min)= nije dostupan tvornički podatak
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wb: debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +125°C
Boja cijevi: crna (cijevi u drugim bojama isporučive su na upit)
Masa (cijev duljine 1 m): cca. 135 g (procjena, nije dostupan tvornički podatak)
Zapaljivost (IEC 60684-2 metoda A): samogasive 60 s. max.
Napomena: isporučuje se u kolutu

prikaži više...

Toploskupljajuća cijev BBIT za izoliranje sabirnica do  36 kV
Proizvođač: TE Connectivity
Kataloški broj: BBIT-40/16-A/U-4(S20)
Dimenzije:
- H(min) = 40 mm (promjer prije skupljanja)
- h(max) = 16 mm  (promjer nakon skupljanja)
- Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 18 do 32 mm
* Plosnate sabirnice: dimenzija "L+T" od 28 do 45 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
- toploskupljajuća debelostijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
- koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
- izvrsna fleksibilnost omogućava instalaciju BBIT cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
- visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
- izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
- ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
- pogodno za unutarnju i vanjsku ugradnju
- toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 36
Duljina cijevi [m]: 20
Pakiranje: 1 kolut = 20 m

Tehničke specifikacije: Toploskupljajuće cijevi BBIT

Video: Montaža toploskupljajuće cijevi BBIT/BPTM

prikaži više...

Toploskupljajuća cijev BBIT za izoliranje sabirnica do 36 kV
Proizvođač: TE Connectivity
Kataloški broj: BBIT-65/25-A/U-4(S15)
Dimenzije:
- H(min) = 65 mm (promjer prije skupljanja)
- h(max) = 25 mm  (promjer nakon skupljanja)
- Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 25 do 47 mm
* Plosnate sabirnice: dimenzija "L+T" od 44 do 69 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
- toploskupljajuća debelostijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
- koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
- izvrsna fleksibilnost omogućava instalaciju BBIT cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
- visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
- izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
- ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
- pogodno za unutarnju i vanjsku ugradnju
- toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 36
Duljina cijevi [m]: 15
Pakiranje: 1 kolut = 15 m

Tehničke specifikacije: Toploskupljajuće cijevi BBIT

Video: Montaža toploskupljajuće cijevi BBIT/BPTM

prikaži više...

Toploskupljajuća cijev BPTM za izoliranje sabirnica do 24 kV
Proizvođač: TE Connectivity
Kataloški broj: BPTM-15/6-320/U
Dimenzije:
- H(min) = 15 mm (promjer prije skupljanja)
- h(max) = 6 mm  (promjer nakon skupljanja)
- duljina cijevi = 320 mm (prije skupljanja)
Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 6,5 do 12 mm
* Plosnate sabirnice: dimenzija "L+T" od 12 do 18 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
- toploskupljajuća srednjestijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
- koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
- izvrsna fleksibilnost omogućava instalaciju BPTM cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
- visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
- izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
- ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
- pogodno za unutarnju i vanjsku ugradnju
- toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 24
Duljina cijevi [mm]: 320
Pakiranje: 1 kom

Tehničke specifikacije: Toploskupljajuće cijevi BPTM

Video: Montaža toploskupljajuće cijevi BPTM
prikaži više...

Toploskupljajuća cijev BPTM za izoliranje sabirnica do 24 kV
Proizvođač: TE Connectivity
Kataloški broj: BPTM-30/12-650/U
Dimenzije:
- H(min) = 30 mm (promjer prije skupljanja)
- h(max) = 12 mm  (promjer nakon skupljanja)
- duljina cijevi = 650 mm (prije skupljanja)
Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 13,5 do 25 mm
* Plosnate sabirnice: dimenzija "L+T" od 22 do 38 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
- toploskupljajuća srednjestijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
- koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
- izvrsna fleksibilnost omogućava instalaciju BPTM cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
- visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
- izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
- ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
- pogodno za unutarnju i vanjsku ugradnju
- toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 24
Duljina cijevi [mm]: 650
Pakiranje: 1 kom

Tehničke specifikacije: Toploskupljajuće cijevi BPTM

Video: Montaža toploskupljajuće cijevi BPTM prikaži više...

Toploskupljajuća cijev BPTM za izoliranje sabirnica do 24 kV
Proizvođač: TE Connectivity
Kataloški broj: BPTM-50/20-A/U-4(S30)
Dimenzije:
- H(min) = 50 mm (promjer prije skupljanja)
- h(max) = 20 mm  (promjer nakon skupljanja)
- Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 22 do 43 mm
* Plosnate sabirnice: dimenzija "L+T" od 36 do 65 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
- toploskupljajuća srednjestijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
- koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
- izvrsna fleksibilnost omogućava instalaciju BPTM cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
- visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
- izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
- ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
- pogodno za unutarnju i vanjsku ugradnju
- toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 24
Duljina cijevi [m]: 30
Pakiranje: 1 kolut = 30 m

Tehničke specifikacije: Toploskupljajuće cijevi BPTM

Video: Montaža toploskupljajuće cijevi BPTM

prikaži više...

Toploskupljajuća cijev BPTM za izoliranje sabirnica do 24 kV
Proizvođač: TE Connectivity
Kataloški broj: BPTM-175/70-A/U-4(S15)
Dimenzije:
- H(min) = 175 mm (promjer prije skupljanja)
- h(max) =   70 mm (promjer nakon skupljanja)
- Preporučeni promjer/dimenzije korištenja:
* Okrugle sabirnice: promjer od 80 do 150 mm
* Plosnate sabirnice: dimenzija "L+T" od 125 do 235 mm (vidjeti priloženu sliku radi objašnjenja)
Primjena:
- toploskupljajuća srednjestijena cijev kojom se postiže povećanje izolacije i zaštita od preskoka i neočekivano izazvanog električnog pražnjenja
- koristi se na okruglim ili plosnatim sabirnicama (bakar, aluminij)
Izdvojena svojstva i prednosti:
- izvrsna fleksibilnost omogućava instalaciju BPTM cijevi na širokom rasponu ravnih ili savijenih sabirnica, bez pucanja ili gužvanja
- visoki omjer skupljanja smanjuje broj potrebnih cijevi, te pojednostavljuje odabir i nabavu proizvoda
- izvanredni izolacijski nivo i dugotrajna pouzdanost čak i kod trajno povišenih radnih temperatura
- ekstremno dugi životni vijek, otpornost na kemijske utjecaje, UV zrake, degradaciju vremenom, mehaničke udarce i općenita otpornost na prirodno trošenje i pucanje
- pogodno za unutarnju i vanjsku ugradnju
- toplinska izdržljivost po IEC 216 iznosi minimalno 105 °C
Dozvoljeni maksimalni napon U [kV]: 24
Duljina cijevi [m]: 15
Pakiranje: 1 kolut = 15 m

Tehničke specifikacije: Toploskupljajuće cijevi BPTM

Video: Montaža toploskupljajuće cijevi BPTM prikaži više...

Oznaka: MWTM-10/3-1000/S
Preporučeni promjer korištenja: od 3.5 do 9 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite.
Cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 10 mm, Db(max)= 3 mm, Wa(min)= 0.3 mm, Wb(min)= 1 mm, dužina cijevi= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Masa: cca. 23.2 g
Napomena: isporuka cijevi u duljinama različitim od 1 metar odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: MWTM-16/5-1000/S
Preporučeni promjer korištenja: od 5.5 do 14.5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite.
Cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 16 mm, Db(max)= 5 mm, Wa(min)= 0.3 mm, Wb(min)= 1.4 mm, dužina cijevi= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Masa: cca. 48.4 g
Napomena: isporuka cijevi u duljinama različitim od 1 metar odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: MWTM-25/8-1000/S
Preporučeni promjer korištenja: od 9 do 22.5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite.
Cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 25 mm, Db(max)= 8 mm, Wa(min)= 0.4 mm, Wb(min)= 2 mm, dužina cijevi= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Masa: cca. 91 g
Napomena: isporuka cijevi u duljinama različitim od 1 metar odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: MWTM-35/12-1000/S
Preporučeni promjer korištenja: od 13 do 31.5 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite.
Cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 35 mm, Db(max)= 12 mm, Wa(min)= 0.4 mm, Wb(min)= 2 mm, dužina cijevi= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Masa: cca. 126 g
Napomena: isporuka cijevi u duljinama različitim od 1 metar odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: MWTM-50/16-1000/S
Preporučeni promjer korištenja: od 17.5 do 45 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite.
Cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 50 mm, Db(max)= 16 mm, Wa(min)= 0.5 mm, Wb(min)= 2 mm, dužina cijevi= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Masa: cca. 183 g
Napomena: isporuka cijevi u duljinama različitim od 1 metar odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: MWTM-50/16-200/S(S50)
Preporučeni promjer korištenja: od 17.5 do 45 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite, cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo
Dimenzije: Da(min)= 50 mm, Db(max)= 16 mm, Wa(min)= 0.5 mm, Wb(min)= 2 mm, dužina cijevi= 200 mm
Pri tome su: Da=isporučeni promjer, Db=promjer nakon skupljanja, Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Napomena: isporuka cijevi u različitim duljinama odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: MWTM-63/19-1000/S
Preporučeni promjer korištenja: od 21 do 57 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite.
Cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 63 mm, Db(max)= 19 mm, Wa(min)= 0.6 mm, Wb(min)= 2.4 mm, dužina cijevi= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Masa: cca. 225 g
Napomena: isporuka cijevi u duljinama različitim od 1 metar odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: MWTM-75/22-1000/S
Preporučeni promjer korištenja: od 24 do 68 mm
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Naziv: srednjostjena bezhalogena toploskupljajuća poliolefinska izolacijska cijev MWTM
Primjena: za široko područje električnog izoliranja, brtvljenja i korozione zaštite.
Cijev je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Dimenzije: Da(min)= 75 mm, Db(max)= 22 mm, Wa(min)= 0.6 mm, Wb(min)= 2.7 mm, dužina cijevi= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja
Odnos skupljanja: 3:1
Temperaturno područje korištenja: od -40°C do +80°C
Boja cijevi: crna
Masa: cca. 286 g
Napomena: isporuka cijevi u duljinama različitim od 1 metar odnosno u varijanti bez ljepila moguća je na upit

prikaži više...

Oznaka: TKSM-34/10-1000/239
Preporučeni promjer korištenja: od 11 do 21 mm
Proizvođač: Metal product

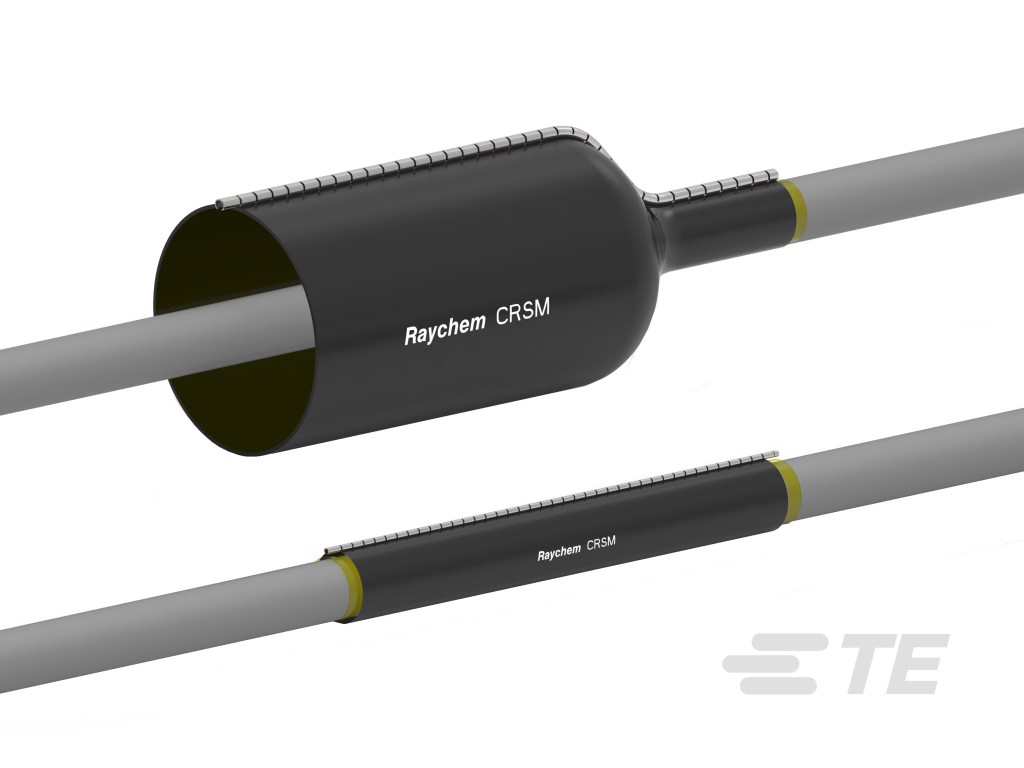

Naziv: Bezhalogene, toploskupljajuće servisne manšete za kabele izolirane umjetnom masom i papirom
Primjena: za brzi popravak oštećenja na plaštevima kabela.
Opis: Manšeta je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Manšete i njihovi zatvarači mogu se rezati na duljine potrebne prema stvarnim potrebama na mjestu ugradnje.
Dimenzije: Da(min)= 35 mm, Db(max)= 9 mm, Wa(min)= 0.3 mm, Wb(min)= 2.4 mm, La= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja, La=duljina (+/-15 mm)
Temperaturno područje korištenja: od -40°C do +120°C
Dielektrička čvrstoća: 180 kV/cm (1 mm stjenke)
Boja manšete: crna
Oblik isporuke: ljepilom oslojena manšeta sa zatvaračem od nehrđajućeg čelika
Masa: cca. 502 g
Napomena: isporuka manšeta u duljinama različitim od 1 metar moguća je na upit

prikaži više...

Oznaka: TKSM-53/13-1000/239
Preporučeni promjer korištenja: od 17 do 32 mm
Proizvođač: Metal product
Naziv: Bezhalogene, toploskupljajuće servisne manšete za kabele izolirane umjetnom masom i papirom
Primjena: za brzi popravak oštećenja na plaštevima kabela.
Opis: Manšeta je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Manšete i njihovi zatvarači mogu se rezati na duljine potrebne prema stvarnim potrebama na mjestu ugradnje.
Dimenzije: Da(min)= 54 mm, Db(max)= 15 mm, Wa(min)= 0.3 mm, Wb(min)= 2 mm, La= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja, La=duljina (+/-15 mm)
Temperaturno područje korištenja: od -40°C do +120°C
Dielektrička čvrstoća: 180 kV/cm (1 mm stjenke)
Boja manšete: crna
Oblik isporuke: ljepilom oslojena manšeta sa zatvaračem od nehrđajućeg čelika
Masa: cca. 600 g
Napomena: isporuka manšeta u duljinama različitim od 1 metar moguća je na upit

prikaži više...

Oznaka: TKSM-84/20-1000/239
Preporučeni promjer korištenja: od 24 do 50 mm
Proizvođač: Metal product
Naziv: Bezhalogene, toploskupljajuće servisne manšete za kabele izolirane umjetnom masom i papirom
Primjena: za brzi popravak oštećenja na plaštevima kabela.
Opis: Manšeta je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Manšete i njihovi zatvarači mogu se rezati na duljine potrebne prema stvarnim potrebama na mjestu ugradnje.
Dimenzije: Da(min)= 86 mm, Db(max)= 21 mm, Wa(min)= 0.3 mm, Wb(min)= 2 mm, La= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja, La=duljina (+/-15 mm)
Temperaturno područje korištenja: od -40°C do +120°C
Dielektrička čvrstoća: 180 kV/cm (1 mm stjenke)
Boja manšete: crna
Oblik isporuke: ljepilom oslojena manšeta sa zatvaračem od nehrđajućeg čelika
Masa: cca. 700 g
Napomena: isporuka manšeta u duljinama različitim od 1 metar moguća je na upit

prikaži više...

Oznaka: TKSM-107/29-1000/239
Preporučeni promjer korištenja: od 31 do 65 mm
Proizvođač: Metal product
Naziv: Bezhalogene, toploskupljajuće servisne manšete za kabele izolirane umjetnom masom i papirom
Primjena: za brzi popravak oštećenja na plaštevima kabela.
Opis: Manšeta je iznutra oslojena ljepilom a otporna je na vremenske utjecaje i UV-svjetlo.
Manšete i njihovi zatvarači mogu se rezati na duljine potrebne prema stvarnim potrebama na mjestu ugradnje.
Dimenzije: Da(min)= 108 mm, Db(max)= 27 mm, Wa(min)= 0.3 mm, Wb(min)= 2 mm, La= 1000 mm (1 metar),
Pri tome su:
Da=isporučeni promjer, Db=promjer nakon skupljanja,
Wa=isporučena debljina stjenke, Wb= debljina stjenke nakon skupljanja, La=duljina (+/-15 mm)
Temperaturno područje korištenja: od -40°C do +120°C
Dielektrička čvrstoća: 180 kV/cm (1 mm stjenke)
Boja manšete: crna
Oblik isporuke: ljepilom oslojena manšeta sa zatvaračem od nehrđajućeg čelika
Masa: cca. 834 g
Napomena: isporuka manšeta u duljinama različitim od 1 metar moguća je na upit

prikaži više...
