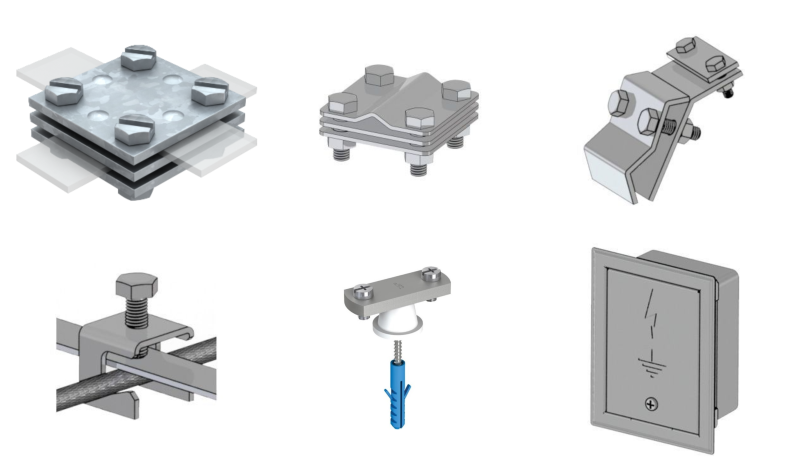

GROMOBRANSKI PRIBOR POCINČANI
ČAHURA S VIJKOM 8-10 Zn 237/N 5328209
ČAHURA S VIJKOM
Proizviđač: Obo Bettermann
Tip: 237 N FT Rd 8-10
Kataloški broj: 5328209
Opis: Spojnica za okrugli vodič s četri šesterokutna vijka.
Dimenzije: 80x21 [mm]
Masa: 8,56 kg/100 kom
Pakiranje:20 kom
MEHANIČKA ZAŠTITA TRAKE ZA UZEMLJENJE MZU 02 129101
MEHANIČKA ZAŠTITA U - sa unutarnjim odstojnicima
Proizvođač: VEDRIŠ
Tip: MZU 02
Kataloški broj: 129101
Materijal: pocinčani čelik
Primjena: Mehanička zaštita duljine 1500 mm tip MZU 02 namjenjena je za zaštitu gromogranskog voda koji se spaja sa mjernim mjestom.
Sastavljena je od zaštite, 2 odstojnika, 4 vijka M6, 4 podloške Ø6, 2 vijka Ø 8 x 80 i dvije plastične tiple.
Pakiranje: 1 kom
MEHANIČKA ZAŠTITA TRAKE ZA UZEMLJENJE MZU 02 PL 129102
MEHANIČKA ZAŠTITA U - sa unutarnjim odstojnicima
Proizvođač: VEDRIŠ
Tip: MZU 02 PL
Kataloški broj: 129102
Materijal: pocinčani čelik plastificirani
Primjena: Mehanička zaštita duljine 1500 mm tip MZU 02 namjenjena je za zaštitu gromogranskog voda koji se spaja sa mjernim mjestom.
Sastavljena je od zaštite, 2 odstojnika, 4 vijka M6, 4 podloške Ø6, 2 vijka Ø 8 x 80 i dvije plastične tiple.
Pakiranje: 1 kom
NOSAČ - HVATALJKA ZA ŽLJEB - GNTO 01 037101
NOSAČ TRAKE ZA OLUK
Proizvođač: VEDRIŠ
Tip: GNTO-01
Kataloški broj: 037101
Materijal: pocinčani čelik
Primjena: nosač trake za oluk tip GNTO 01 namjenjen je za spajanje plosnatog vodiča širine do 35 mm i oluka.
Sastavljen je od 3 pločice širine 58 mm, 2 vijka M8, 2 matice M8, 2 vijka M6 i 2 matice M6
Pakiranje: 1 kom

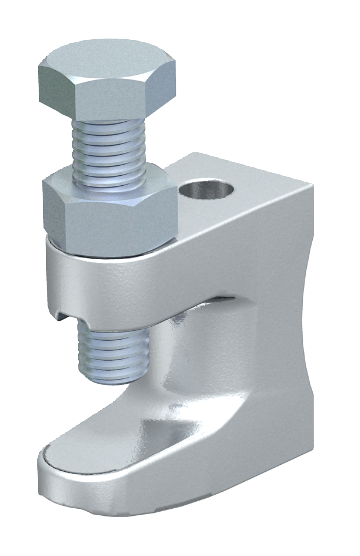

NOSIVA NAVOJNA KOPČA FL 1-G M8 1488074
KOPČA NOSIVA S NAVOJEM
Proizviđač: Obo Bettermann
Tip: FL1-G M8 TG
Kataloški broj: 1488074
Materijal: temperni lijev
Masa: 8,5 kg/100 kom
Pakiranje: 50 kom
NOSIVA NAVOJNA KOPČA FL 2-TG M11 - 1488023
KOPČA NOSIVA S PROVRTOM
Proizviđač: Obo Bettermann
Tip: FL2 TG
Kataloški broj: 1488023
Materijal: temperni lijev
Masa: 8,5 kg/100 kom
Pakiranje: 50 kom
ORMARIĆ ZA MJERNI SPOJ GOMS 01 FeZn 124101
Ormarić za mjerni spoj GOMS
Proizvođač: MGV
Tip: GOMS 01 FeZn
Kataloški broj: 124101
Materijal okvira: pocinčani lim (FeZn - PS)
Primjena: ormarić za mjerni spoj tip GOMS 01 namjenjen je za smještaj mjernoga mjesta unutar zida
Opis: sastavljen je od plastične kutije veličine 135x180x50 otporne na atmosferske utjecaje i okvira izrađenog od pocinčanog lima. Kutija se ugrađuje u zid objekta 4-8 cm od površine fasade. Okvir se montira nakon završetka fasade distantnim vijcima na već ugrađenu plastičnu kutiju, ili ako nema kutije direktno na zid. Prošireni okvir pokriva ostavljeni otvor a distantni vijci omogućavaju pritezanje okvira u rasponu od 4-8 cm
Dimenzije ŠxDxV [mm]: 180x230x90 (plastična kutija + okvir)
Pakiranje: 1 kom
ORMARIĆ ZA MJERNI SPOJ GOMS 01 PL 124102
Ormarić za mjerni spoj GOMS, plastificiran, bijela boja
Proizvođač: MGV
Tip: GOMS 01 PL
Kataloški broj: 124102
Materijal okvira: pocinčani lim, plastificiran (FeZn -PS-PL)
Boja: bijela
Primjena: ormarić za mjerni spoj tip GOMS 01 namjenjen je za smještaj mjernoga mjesta unutar zida
Opis: sastavljen je od plastične kutije veličine 135x180x50 otporne na atmosferske utjecaje i okvira izrađenog od plastificiranog pocinčanog lima. Kutija se ugrađuje u zid objekta 4-8 cm od površine fasade. Okvir se montira nakon završetka fasade distantnim vijcima na već ugrađenu plastičnu kutiju, ili ako nema kutije direktno na zid. Prošireni okvir pokriva ostavljeni otvor a distantni vijci omogućavaju pritezanje okvira u rasponu od 4-8 cm
Dimenzije ŠxDxV [mm]: 180x230x90 (plastična kutija + okvir)
Pakiranje: 1 kom
ORMARIĆ ZA MJERNI SPOJ GOMS 05 PODNI 345x245x135 124161
Ormarić za mjerni spoj podni GOMS 05
Proizvođač: MGV
Tip: GOMS 05
Kataloški broj: 124161
Materijal: ljevani čelik zaštićen premazom
Boja: crna
Opis: sastavljen je od okvira i poklopca izrađenog od ljevanog čelika, zaštićen premazom u crnoj boji, izrađen prema propisima i standardima
Primjena: ormarić za mjerni spoj tip GOMS 05 namjenjen je za smještaj mjernoga mjesta u podu
Dimenzije ŠxVxD [mm]: 345x145x135
Pakiranje: 1 kom
SONDA S PLOČICOM SSP 01 130101
Sonda za uzemljenje, s pločicom
Proizvođač: VEDRIŠ
Tip: SSP 01
Kataloški broj: 130101
Materijal: pocinčani čelik
Primjena: Sonda s pločicom tip SSP 01 namjenjena je za izradu uzemljenja
Sastavljena je od sonde duljine 1500 mm, 2 pločice 80 mm x 80 mm, 4 vijka M8 i 4 matice M8
Pakiranje: 1 kom
SPOJNICA KRIŽNA 58x58/2 GKS 01/2 013101
Križna spojnica GKS 01/2
Proizvođač: VEDRIŠ
Tip: GKS-01/2
Kataloški broj: 013101
Dimenzija: 58X58/2 pločice
Materijal:pocinčani čelik (FeZn)
Primjena: Križna spojnica tip GKS 01/2 namjenjena je za spajanje plosnatog vodica širine do 30 mm.
Sastavljena je od 2 plocice dimenzija 58 mm x 58 mm, 4 vijka M8 i 4 matice M8.
Pakiranje: 1 kom

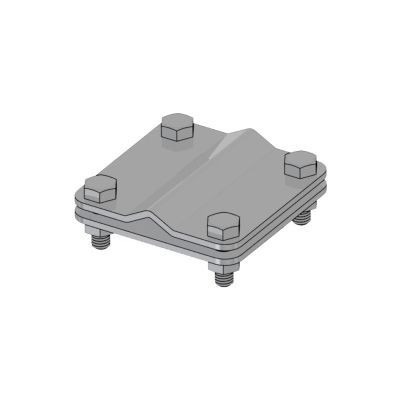

SPOJNICA KRIŽNA 58x58/3 GKS 01 A 011101
SPOJNICA KRIŽNA - utisnuće za okrugli vodič
Proizvođač: VEDRIŠ
Tip: GKS-01 A
Kataloški broj: 011101
Dimenzija: 58X58/3 pločice
Materijal: pocinčani čelik (FeZn)
Primjena: križna spojnica tip GKS 01 A namjenjena je za spajanje plosnatog vodiča širine do 30 mm i okruglog vodića promjera od Ø 8 - 12 mm. Sastavljena je od 3 pločice dimenzija 58 mm x 58 mm, 4 vijka M8 i 4 matice M8.
Pakiranje: 1 kom
SPOJNICA KRIŽNA 58x58/3 GKS 01 AA UŽE - UŽE 012101
SPOJNICA KRIŽNA - utisnuće za okrugli vodič x 2
Proizvođač: VEDRIŠ
Tip: GKS-01 AA
Kataloški broj: 012101
Dimenzija: 58X58/3 pločice
Materijal: pocinčani čelik (FeZn)
Primjena: križna spojnica tip GKS 01 AA namjenjena je za spajanje okruglih vodiča promjera od Ø 8 - 12 mm.
Sastavljena je od 3 pločice dimenzija 58 mm x 58 mm, 4 vijka M8 i 4 matice M8.
Pakiranje: 1 kom
SPOJNICA KRIŽNA 58x58/3 GKS 01 AK TRAKA-UŽE 011105
SPOJNICA KRIŽNA - utisnuće za okrugli vodič
Proizvođač: VEDRIŠ
Tip: GKS 01 A K
Kataloški broj: 011105
Dimenzija: 58X58/3 pločice
Materijal: GKS 01 A K - kombinacija dva materijala bakar (Cu) i prokoroma (AiSi)
Primjena: križna spojnica tip GKS 01 A namjenjena je za spajanje plosnatog vodiča (trake) širine do 30 mm i okruglog vodića promjera od Ø 8 - 12 mm. Sastavljena je od 3 pločice dimenzija 58 mm x 58 mm, 4 vijka M8 i 4 matice M8.
Pakiranje: 1 kom

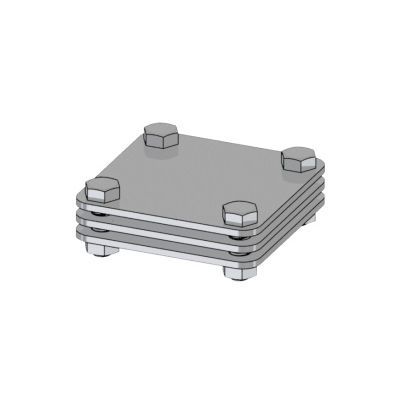

SPOJNICA KRIŽNA 58x58/3 GKS 01 FeZn VZN toplo cinčana 010101
Proizvođač: VEDRIŠ
Tip: GKS 01
Kataloški broj: 010101
Dimenzija: 58X58/3 pločice
Materijal: toplo cinčani čelik (FeZn)
Primjena:križna spojnica tip GKS 01 namjenjena je za spajanje plosnatog vodiča širine do 30 mm
Sastavljena je od 3 pločice dimenzija 58 mm x 58 mm, 4 vijka M8 i 4 matice M8
Pakiranje: 1 kom prikaži više...
SPOJNICA KRIŽNA 60x60/3
SPOJNICA KRIŽNA 80x80/2 GKS 02/2 A 019101
SPOJNICA KRIŽNA - utisnuće za okrugli vodič
Proizvođač: VEDRIŠ
Tip: GKS-02/2 A
Kataloški broj: 019101
Dimenzija: 80X80/2 pločice
Materijal: pocinčani čelik (FeZn)
Primjena: Križna spojnica tip GKS 02/2 A namjenjena je za spajanje plosnatog vodiča širine do 45 mm i okruglog vodiča promjera od Ø 8 - Ø12 mm.
Sastavljena je od 2 pločice dimenzija 80 mm x 80 mm, 4 vijka M8 i 4 matice M8.
Pakiranje: 1 kom

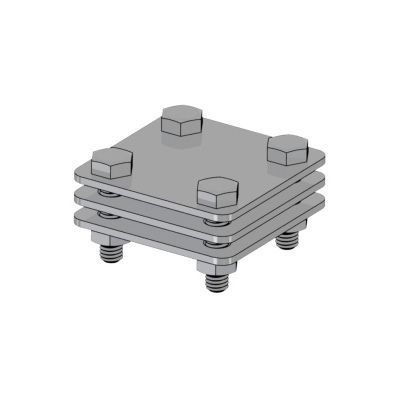

SPOJNICA KRIŽNA 80x80/3
SPOJNICA KRIŽNA
Proizvođač: VEDRIŠ
Tip: GKS-02
Kataloški broj: 016101
Dimenzija: 80X80/3 pločice
Materijal:pocinčani čelik (FeZn)
Primjena: Križna spojnica tip GKS 02 namjenjena je za spajanje plosnatog vodiča širine do 45 mm.
Sastavljena je od 3 pločice dimenzija 80 mm x 80 mm, 4 vijka M8 i 4 matice M8.
Pakiranje: 1 kom

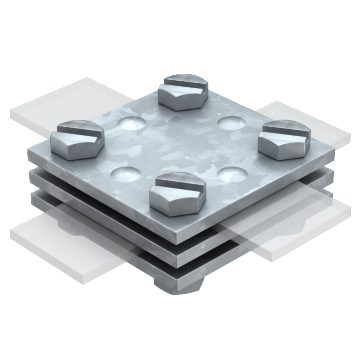

SPOJNICA KRIŽNA DIN 256 30FT 5314615
SPOJNICA KRIŽNA S MEĐU PLOČICOM
Proizvođač: Obo Bettermann
Tip: 256 DIN 30 FT
Kataloški broj: 5314615
Dimenzija: 60x60 mm
Materijal: vruće pocinčano
Primjena: Prikladna za traku 30x30 odnosno max. 40x40 mm.
Masa: 35,86 kg/100 kom
Pakiranje: 10 kom
SPOJNICA ZA ARMATURU GKS 06 FeZn 32mm fi 14mm 026301

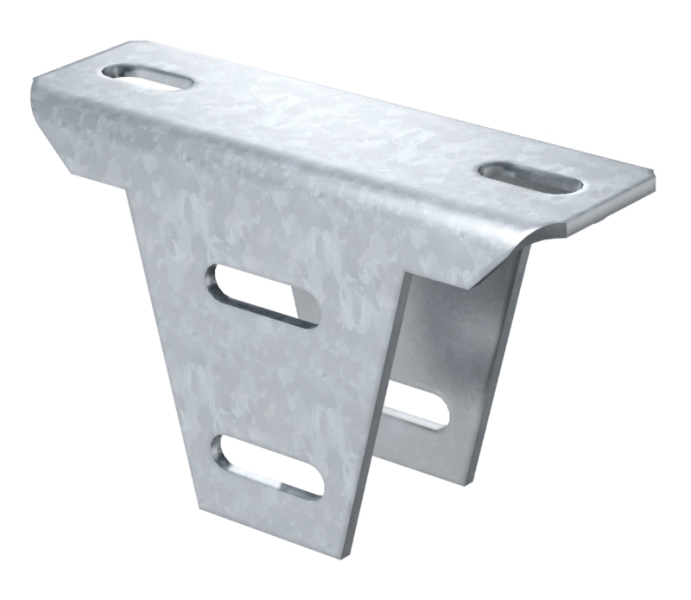

STOPA VARIJABILNA ZA MONTAŽU NA US 5 PROFIL MAX PODEŠENJE KUTA 30° 6348920
Proizvođač: Obo Bettermann
Tip: KU 5 V FT
Kataloški broj: 6348920
Materijal: galvanski cinčani čelik
Tehnički podaci: Kod montaže stope se koristi odstojnik tipa DSK 47. Maksimalno podešenje kuta s jedne strane iznosi cca. 30°.
Varijabilna stopa za montažu na US 5 profil.
Masa [kg/100kom]: 82 kg/100 kom
Pakiranje: 1/4 kom

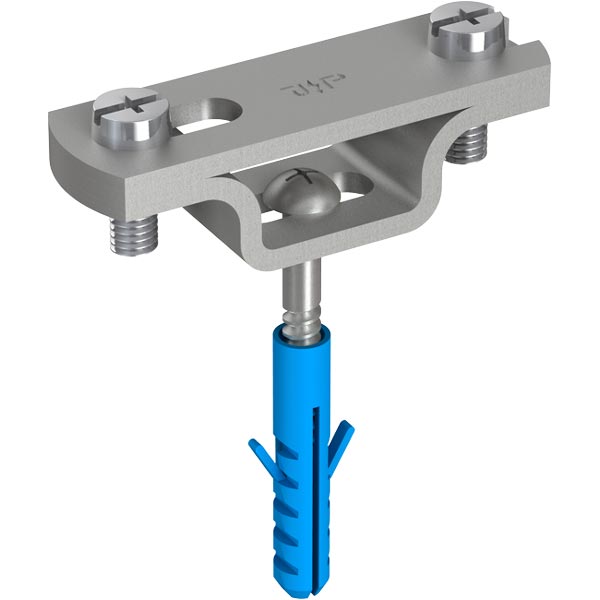

T-NOSAČ TRAKE 30mm 1183
T-nosač (zidni nosač) trake s vijkom Ø 6 x 60 mm i tiplom, za plosnatu traku širine do 30 mm, FeZn
Proizvođač: PRÖPSTER GMBH
Kataloški broj: 1183
Materijal: čelik (vruće pocinčani), PA (plastika)
Primjena: nosač je namijenjen za montažu plosnatog vodiča širine do 30 mm
Opis: sastavljen je od dvije pločice 3x20x55 mm, dva vijka M6x12, plastičnog odstojnika 20 mm, vijka Ø 6 x 60 mm i plastične tiple Ø 8 mm
Standard: DIN EN 62561-4
Pakiranje: 1/100 kom
Tehničke specifikacije: T-NOSAČ TRAKE 30 mm 1183
T-NOSAČ TRAKE 40 mm 2037
T-nosač (zidni nosač) trake s vijkom Ø 6 x 45 mm i tiplom, za plosnatu traku širine do 40 mm, FeZn
Proizvođač: PRÖPSTER GMBH
Kataloški broj: 2037
Materijal: čelik (vruće pocinčani), PA (plastika)
Primjena: nosač je namijenjen za montažu plosnatog vodiča širine do 40 mm
Opis: sastavljen je od dvije pločice (ravna i u-profil) 3x20x67 mm, dva vijka M6x18, vijka Ø 6 x 60 mm i plastične tiple Ø 8 mm
Standard: DIN EN 62561-4
Pakiranje: 1/100 kom
Tehničke specifikacije: T-NOSAČ TRAKE 40 mm 2037

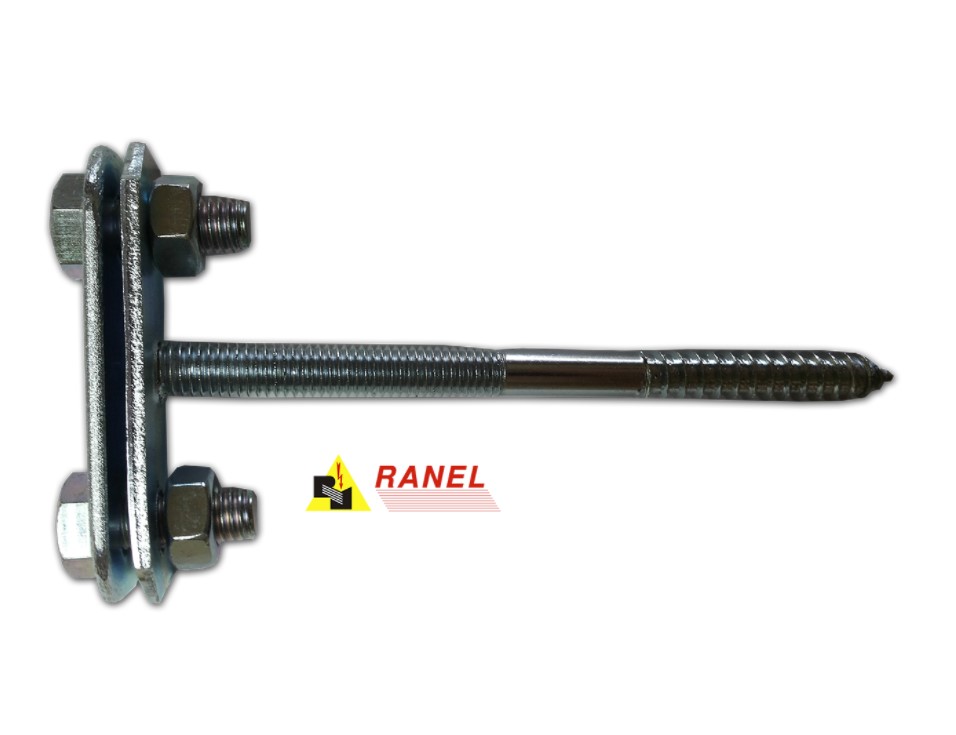

T-NOSAČ TRAKE 30mm 8x120mm
T-nosač trake s vijkom Ø 8 x 120 mm, za plosnatu traku širine do 30 mm
Proizvođač: Ranel
Primjena: nosač je namijenjen za montažu plosnatog vodiča širine do 30 mm
Opis: sastavljen je od dvije pločice 25x60 mm, dva vijka M8x25, dvije matice M8 i vijka Ø 8 x 120 mm (vijak je zavaren na donju pločicu)
Pakiranje: 1 kom
