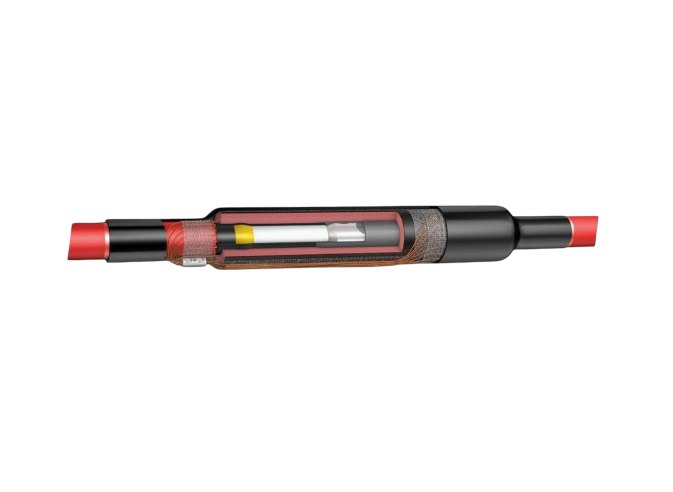

Kabelska spojnica za 1-žilne srednjenaponske kabele izolirane plastikom presjeka od 150 - 300 mm2, nazivnog napona do 36 kV
Proizvođač: TE Connectivity
Kataloški broj: MXSU-6131
Presjek kabela [mm2]: 150-300
Vanjski promjer kabela [mm]: 38-53
Nazivni napon [kV]: do 36
Primjena: za spajanje 1-žilnih ekraniziranih kabela izoliranih plastičnom masom
Opis: Oko krajeva zaslona izolacije omota se žuta traka, a preko tako pripremljenih krajeva postave se i zagriju cijevi za kontrolu električnog polja. Vodiči se međusobno spoje vijčanom čahurom iz kompleta. Čahura se premota krpom za kontrolu električnog polja, a preko nje se simetrično postavi toploskupljajuće trostruko ekstrudirano tijelo spojnice, koje osigurava ispravnu debljinu izolacije a ujedno ima na sebi ugrađen i vanjski zaslon izolacije. Obnova električne zaštite kabela započinje najprije motanjem bakrene mrežice, a povrh nje se rasporede žice iz kabela i međusobno spoje kontaktnim prstenima priloženim u kompletu. Vanjsko brtvljenje i zaštita izvodi se ljepilom oslojenom debelostjenkastom toploskupljajućom cijevi
Napomena: komplet se sastoji od vijčanih čahura s kidajućim glavama vijaka, toploskupljajućih cijevi i mrežice (žičani štit)
Pakiranje: 1 kom

Katalog/tehničke specifikacije:
https://www.te.com/usa-en/product-124108-000.html
http://encron.hr/wp-content/uploads/2016/09/EPP-0798-5_13-MXSU-ravne-spojnice-za-1-%C5%BEilne-plasti%C4%8Dne-kabele-do-42-kV-ENG-.pdf

Instalacija MXSU spojnice (video):
https://www.te.com/usa-en/videos/industrial/energy-mxsu-installation-video.html

Oznaka: POLJ-12/1x150-240-3U (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 150 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: prijelazna spojnica za spajanje 3-žilnih neekraniziranih plastičnih kabela i 1-žilnih ekraniziranih plastičnih kabela, Uo/U = 6/10 (12) kV
Primjena: za spajanje kabela prema gornjem opisu, prijelazno spajanje npr. PP 41, PP 44, N(A)YBY, N(A)YFGY na npr: XHE 49-(A), XHP 48-(A), N(A)2XS(F)2Y i sl.
Opis: na kraju zaslona izolacije 1-žilnih kabela postavlja se žuta traka te cijev za kontrolu električnog polja. Vodiči se spajaju vijčanim čahurama isporučenim u kompletu spojnice, a nakon toga se premotaju krpom za kontrolu električnog polja. Toploskupljajuća trostruko ekstrudirano tijelo spojnice pruža dovoljnu debljinu izolacije, te potreban zaslon izolacije. Električni oklop spojnice obnavlja se bakrenom
mrežicom i originalnim žicama 1-žilnih kabela dok se električni kontakt uzemljenja ostvaruje pomoću pribora za bezlemno spajanje. Vanjsko brtvljenje i zaštita spojnice ostvareni su pomoću razdjelne kape i debelostjenkaste toploskupljajuće cijevi oslojene ljepilom.

Oznaka: POLJ-12/1x70-150-3U (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 70 do 150 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: prijelazna spojnica za spajanje 3-žilnih neekraniziranih plastičnih kabela i 1-žilnih ekraniziranih plastičnih kabela, Uo/U = 6/10 (12) kV
Primjena: za spajanje kabela prema gornjem opisu, prijelazno spajanje npr. PP 41, PP 44, N(A)YBY, N(A)YFGY na npr: XHE 49-(A), XHP 48-(A), N(A)2XS(F)2Y i sl.
Opis: na kraju zaslona izolacije 1-žilnih kabela postavlja se žuta traka te cijev za kontrolu električnog polja. Vodiči se spajaju vijčanim čahurama isporučenim u kompletu spojnice, a nakon toga se premotaju krpom za kontrolu električnog polja. Toploskupljajuća trostruko ekstrudirano tijelo spojnice pruža dovoljnu debljinu izolacije, te potreban zaslon izolacije. Električni oklop spojnice obnavlja se bakrenom
mrežicom i originalnim žicama 1-žilnih kabela dok se električni kontakt uzemljenja ostvaruje pomoću pribora za bezlemno spajanje. Vanjsko brtvljenje i zaštita spojnice ostvareni su pomoću razdjelne kape i debelostjenkaste toploskupljajuće cijevi oslojene ljepilom.

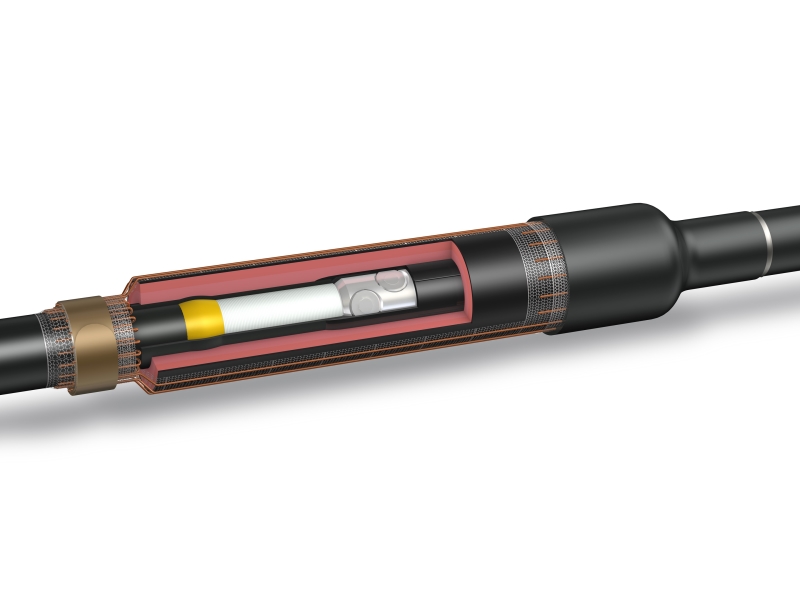

Oznaka: POLJ-24/1x120-240 (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 120 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: kabelska spojnica za 1-žilne ekranizirane plastične kabele (s električnom zaštitom od žica), Uo/U = 12/20 (24) kV
Primjena: za spajanje kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), N(A)2XSY (XHP 48(-A)) i sl.
Opis: oko krajeva zaslona izolacije omota se žuta traka, a preko tako pripremljenih krajeva postave se i zagriju cijevi za kontrolu električnog polja. Vodiči se međusobno spoje vijčanom čahurom iz kompleta. Čahura se premota krpom za kontrolu električnog polja, a preko nje se simetrično postavi toploskupljajuće trostruko ekstrudirano tijelo spojnice, koje osigurava ispravnu debljinu izolacije a ujedno ima na sebi ugrađen i vanjski zaslon izolacije.Obnova električne zaštite kabela započinje najprije motanjem bakrene mrežice, a povrh nje se rasporede žice iz kabela i međusobno spoje kontaktnim prstenima priloženim u kompletu. Vanjsko brtvljenje i zaštita izvodi se ljepilom oslojenom debelostjenkastom toploskupljajućom cijevi.

Napomena: ukoliko imate kabel s električnom zaštitom od bakrenih traka ili aluminijskim laminatima, onda Vam treba drugi tip kabelske spojnice. Molimo Vas da nam u tom slučaju pošaljete upit kako bi Vam mogli ponuditi odgovarajući tip kabelske spojnice.

Dimenzije pojedine kabelske spojnice dostupne su na upit.

Oznaka: POLJ-24/1x70-150 (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 70 do 150 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: kabelska spojnica za 1-žilne ekranizirane plastične kabele (s električnom zaštitom od žica), Uo/U = 12/20 (24) kV
Primjena: za spajanje kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), N(A)2XSY (XHP 48(-A)) i sl.
Opis: oko krajeva zaslona izolacije omota se žuta traka, a preko tako pripremljenih krajeva postave se i zagriju cijevi za kontrolu električnog polja. Vodiči se međusobno spoje vijčanom čahurom iz kompleta. Čahura se premota krpom za kontrolu električnog polja, a preko nje se simetrično postavi toploskupljajuće trostruko ekstrudirano tijelo spojnice, koje osigurava ispravnu debljinu izolacije a ujedno ima na sebi ugrađen i vanjski zaslon izolacije.Obnova električne zaštite kabela započinje najprije motanjem bakrene mrežice, a povrh nje se rasporede žice iz kabela i međusobno spoje kontaktnim prstenima priloženim u kompletu. Vanjsko brtvljenje i zaštita izvodi se ljepilom oslojenom debelostjenkastom toploskupljajućom cijevi.

Napomena: ukoliko imate kabel s električnom zaštitom od bakrenih traka ili aluminijskim laminatima, onda Vam treba drugi tip kabelske spojnice. Molimo Vas da nam u tom slučaju pošaljete upit kako bi Vam mogli ponuditi odgovarajući tip kabelske spojnice.

Dimenzije pojedine kabelske spojnice dostupne su na upit.

Oznaka: POLJ-42/1x120-240 (u kompletu s vijčanim čahurama)
Za presjeke vodiča: od 120 do 240 mm2
Proizvođač: TE Connectivity - Energy (ex Tyco Electronics Raychem)
Naziv: kabelska spojnica za 1-žilne ekranizirane plastične kabele (s električnom zaštitom od žica), Uo/U = 20/36 (42) kV
Primjena: za spajanje kabela prema gornjem opisu, kao npr. N(A)2XS(F)2Y (XHE 49(-A)), N(A)2XSY (XHP 48(-A)) i sl.
Opis: oko krajeva zaslona izolacije omota se žuta traka, a preko tako pripremljenih krajeva postave se i zagriju cijevi za kontrolu električnog polja. Vodiči se međusobno spoje vijčanom čahurom iz kompleta. Čahura se premota krpom za kontrolu električnog polja, a preko nje se simetrično postavi toploskupljajuće trostruko ekstrudirano tijelo spojnice, koje osigurava ispravnu debljinu izolacije a ujedno ima na sebi ugrađen i vanjski zaslon izolacije.Obnova električne zaštite kabela započinje najprije motanjem bakrene mrežice, a povrh nje se rasporede žice iz kabela i međusobno spoje kontaktnim prstenima priloženim u kompletu. Vanjsko brtvljenje i zaštita izvodi se ljepilom oslojenom debelostjenkastom toploskupljajućom cijevi.

Napomena: ukoliko imate kabel s električnom zaštitom od bakrenih traka ili aluminijskim laminatima, onda Vam treba drugi tip kabelske spojnice. Molimo Vas da nam u tom slučaju pošaljete upit kako bi Vam mogli ponuditi odgovarajući tip kabelske spojnice.

Dimenzije pojedine kabelske spojnice dostupne su na upit.
