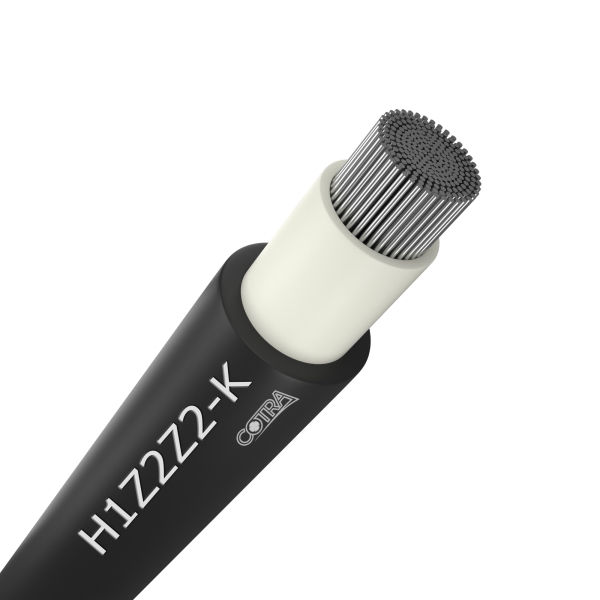

Jednožilni finožični instalacijski vod za fotonaponske (solarne) sustave

Tip: H1Z2Z2-K / PV1-F
Primjena: za povezivanje raznih elemenata fotonaponskih sustava. Za vanjsku i unutarnju primjenu te direktno pod zemlju. UV otporan.

Konstrukcija:
1. Vodič: finožični pokositreni bakreni vodič klase 5
2. Izolacija: EPR guma, LSOH
3. Plašt: termoplastična smjesa (TPE), LSOH, UV otporan

Presjek vodiča: 4,0 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]:
600/1000 V AC
1500/1800 V DC

Temperaturno područje [°C]:
- pri polaganju i savijanju od -25 °C do +90 °C
- fiksno ugrađeni od -40 °C do +90 °C

Vanjski promjer [mm]: 5,4
Masa Cu [kg/km]: 38,4
Masa kabela [kg/km]: 58

Pakiranje: bubanj 500 m / 1000 m

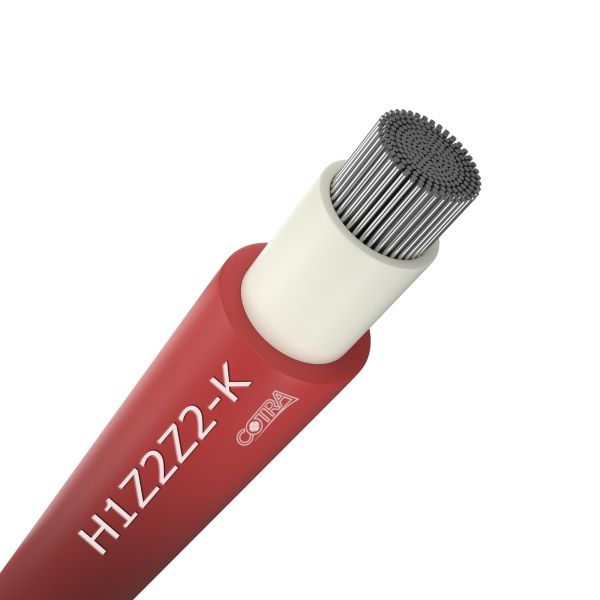

Jednožilni finožični instalacijski vod za fotonaponske (solarne) sustave

Tip: H1Z2Z2-K / PV1-F
Primjena: za povezivanje raznih elemenata fotonaponskih sustava. Za vanjsku i unutarnju primjenu te direktno pod zemlju. UV otporan.

Konstrukcija:
1. Vodič: finožični pokositreni bakreni vodič klase 5
2. Izolacija: EPR guma, LSOH
3. Plašt: termoplastična smjesa (TPE), LSOH, UV otporan

Presjek vodiča: 4,0 mm²
Boja plašta: crvena

Nominalni napon Uo/U [V]:
600/1000 V AC
1500/1800 V DC

Temperaturno područje [°C]:
- pri polaganju i savijanju od -25 °C do +90 °C
- fiksno ugrađeni od -40 °C do +90 °C

Vanjski promjer [mm]: 5,4
Masa Cu [kg/km]: 38,4
Masa kabela [kg/km]: 58

Pakiranje: bubanj 500 m / 1000 m

Jednožilni finožični instalacijski vod za fotonaponske (solarne) sustave

Tip: H1Z2Z2-K / PV1-F
Primjena: za povezivanje raznih elemenata fotonaponskih sustava. Za vanjsku i unutarnju primjenu te direktno pod zemlju. UV otporan.

Konstrukcija:
1. Vodič: finožični pokositreni bakreni vodič klase 5
2. Izolacija: EPR guma, LSOH
3. Plašt: termoplastična smjesa (TPE), LSOH, UV otporan

Presjek vodiča: 6,0 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]:
600/1000 V AC
1500/1800 V DC

Temperaturno područje [°C]:
- pri polaganju i savijanju od -25 °C do +90 °C
- fiksno ugrađeni od -40 °C do +90 °C

Vanjski promjer [mm]: 6,0
Masa Cu [kg/km]: 57,6
Masa kabela [kg/km]: 78

Pakiranje: bubanj 500 m / 1000 m

Jednožilni finožični instalacijski vod za fotonaponske (solarne) sustave

Tip: H1Z2Z2-K / PV1-F
Primjena: za povezivanje raznih elemenata fotonaponskih sustava. Za vanjsku i unutarnju primjenu te direktno pod zemlju. UV otporan.

Konstrukcija:
1. Vodič: finožični pokositreni bakreni vodič klase 5
2. Izolacija: EPR guma, LSOH
3. Plašt: termoplastična smjesa (TPE), LSOH, UV otporan

Presjek vodiča: 6,0 mm²
Boja plašta: crvena

Nominalni napon Uo/U [V]:
600/1000 V AC
1500/1800 V DC

Temperaturno područje [°C]:
- pri polaganju i savijanju od -25 °C do +90 °C
- fiksno ugrađeni od -40 °C do +90 °C

Vanjski promjer [mm]: 6,0
Masa Cu [kg/km]: 57,6
Masa kabela [kg/km]: 78

Pakiranje: bubanj 500 m / 1000 m

Jednožilni finožični instalacijski vod za fotonaponske (solarne) sustave

Tip: H1Z2Z2-K / PV1-F
Primjena: za povezivanje raznih elemenata fotonaponskih sustava. Za vanjsku i unutarnju primjenu te direktno pod zemlju. UV otporan.

Konstrukcija:
1. Vodič: finožični pokositreni bakreni vodič klase 5
2. Izolacija: EPR guma, LSOH
3. Plašt: termoplastična smjesa (TPE), LSOH, UV otporan

Presjek vodiča: 10,0 mm²
Boja plašta: crna

Nominalni napon Uo/U [V]:
600/1000 V AC
1500/1800 V DC

Temperaturno područje [°C]:
- pri polaganju i savijanju od -25 °C do +90 °C
- fiksno ugrađeni od -40 °C do +90 °C

Vanjski promjer [mm]: 7,0
Masa Cu [kg/km]: 96
Masa kabela [kg/km]: 125

Pakiranje: bubanj 500 m / 1000 m

Jednožilni finožični instalacijski vod za fotonaponske (solarne) sustave

Tip: H1Z2Z2-K / PV1-F
Primjena: za povezivanje raznih elemenata fotonaponskih sustava. Za vanjsku i unutarnju primjenu te direktno pod zemlju. UV otporan.

Konstrukcija:
1. Vodič: finožični pokositreni bakreni vodič klase 5
2. Izolacija: EPR guma, LSOH
3. Plašt: termoplastična smjesa (TPE), LSOH, UV otporan

Presjek vodiča: 10,0 mm²
Boja plašta: crvena

Nominalni napon Uo/U [V]:
600/1000 V AC
1500/1800 V DC

Temperaturno područje [°C]:
- pri polaganju i savijanju od -25 °C do +90 °C
- fiksno ugrađeni od -40 °C do +90 °C

Vanjski promjer [mm]: 7,0
Masa Cu [kg/km]: 96
Masa kabela [kg/km]: 125

Pakiranje: bubanj 500 m / 1000 m
