Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E06...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE07
Područje podešavanja struje Ir [A]: 1,60 - 2,50
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI   1,60 ... 2,50 A  LRE07

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema prikaži više...

Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E06...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE08
Područje podešavanja struje Ir [A]: 2,50 - 4,00
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI  2,50 ... 4,00 A  LRE08

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema
prikaži više...

Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E06...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE10
Područje podešavanja struje Ir [A]: 4,00 - 6,00
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI  4,00 ... 6,00 A LRE10

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema
prikaži više...

Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E09...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE12
Područje podešavanja struje Ir [A]: 5,50 - 8,00
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI  5,50 ... 8,00 A LRE12

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema

prikaži više...

Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E09...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE14
Područje podešavanja struje Ir [A]: 7,00 - 10,00
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI  7,00 ... 10,0 A LRE14

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema
prikaži više...

Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E12...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE16
Područje podešavanja struje Ir [A]: 9,00 - 13,00
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI  9,00 ... 13,0 A LRE16

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema
prikaži više...

Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E18...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE21
Područje podešavanja struje Ir [A]: 12,0 - 18,0
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI 12,0 ... 18,0 A LRE21

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema

prikaži više...

Relej termički - bimetalni, klasa 10A, za primjenu sa sklopnicima iz serije TVS LC1 E25...38
Proizvođač: Schneider Electric
Tip: LRE - Easy TeSys Protect
Kataloški broj: LRE22
Područje podešavanja struje Ir [A]: 16,0 - 24,0
Nazivni napon glavnih polova Un [V] AC: 690
Nazivna frekvencija [Hz]: 50/60
Broj glavih polova: 3 NO
Broj pomoćnih kontakta: 1 NO, 1 NC
Nazivna struja pomoćnih kontakta [A]: 5
Primjena: LRE bimetalni/termički releji štite motor od preopterećenja, ispada faze, predugog vremena zaleta i od dugotrajnog zaustavljanja rotora
Klasa / kategorija isklopa (prema IEC/EN 60947-4-1): 10A
Osjetljivost na kvar faze: struja okidanja 130 % od Ir na dvije faze, zadnja pri 0 IEC 60947-4-1
Prihvat vodiča: vijčani priključak
Opis:
- bimetalni/termički relej trajno kontrolira struju koja pokreće motor
- ako struja premaši zadanu postavku, pomoćni kontakti releja će promijeniti stanje, te na taj način dolazi do zaustavljanja motora
Napomene:
- mogućnost ručnog i automatskog RESETa
Standardi: IEC 60947-4-1, IEC 60947-5-1
Stupanj zaštite: IP20
Temperaturno područje primjene: od -20 °C do +60 °C
Dimenzije ŠxVxD [mm]: 45x74x70
Masa [g]: 130
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ TERMIČKI 16,0 ... 24,0 A LRE22

Katalog: Termički releji LRE i ostala Easy TeSys Protect oprema

Video: Termički releji LRE i ostala Easy TeSys Protect oprema

prikaži više...

Multifunkcijski vremenski relej s 10 funkcija, s jednim preklopnim kontaktom, za montažu na DIN šinu
Proizvođač: Schneider Electric
Tip: RE17R
Kataloški broj: RE17RMMU
Broj polova NO: 1
Broj polova NC: 1
Broj preklopnih kontakta C/O: 1
Nazivna struja polova In [A]: 8
Nazivni napon polova Un [V] AC: 250
Nazivni napon svitka Un [V]: 24-240 V AC, 24 V DC
Nazivna frekvencija [Hz]: 50/60
Vremensko područje podešavanja kašnjenja:
- 7 vremenskih perioda  1 s, 10 s, 1 min, 10 min, 1 h, 10 h, 100 h
Funkcije:
- 10 funkcija:  A, Ac, At, B, Bw, C, D, Di, H, Ht
- A: zakašnjeli uklop
- Ac: impuls nakon otvaranja/zatvaranja upravljačkog kontakta
- At: kašnjenje uklopa s memorijom
- B: impuls
- Bw: impuls pri uključenju i isključenju
- C: zakašnjeli isklop s upravljačkim kontaktom
- D: treptajući simetričan impuls nakon pauze
- Di: treptajući simetričan, start impulsom
- H : impuls pri uključenju
- Ht: impuls pri uključenju s memorijom
Prihvat vodiča: vijčani priključak, do 2 x 2,5 mm²
Montaža na letvu: EN 60715 (EN 50022)
Temperaturno područje primjene: -40 °C do +60 °C
Standardi: IEC 61812-1, EN 61000-6-4, 2006/95/EC, 2004/108/EC
Napomene:
- indikacija statusa pomoću LED diode
Dimenzije ŠxVxD [mm]: 17,5x70x90
Masa [g]: 80
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ VREMENSKI MULTIFUNKCIJSKI  RE17RMMU

Katalog: Schneider Electric - vremenski releji

prikaži više...

Vremenski relej zvijezda-trokut, s dva preklopna kontakta, za montažu na DIN šinu
Proizvođač: Schneider Electric
Tip: RE22
Kataloški broj: RE22R2QGMR
Broj preklopnih kontakta C/O : 2
Nazivna struja polova In [A]: 8
Nazivni napon napajanja (svitka) Un [V] AC/DC: 24-240
Nazivni napon polova Un [V]: 250 V AC (kod 8A), 24 V DC (kod 1A)
Nazivna frekvencija [Hz]: 50/60
Vremensko područje podešavanja: 0,1 s - 100 dana, u 10 vremenskih perioda
Funkcija rada: Qg zvijezda-trokut
Montaža na letvu: EN 60715 (EN 50022)
Standardi: UL 508, IEC 61812-1
Opis:
- vremenski relej zvijezda-trokut se uglavnom koristi za pokretanje većih trofaznih asinkronih elektromotora
- koristi se zbog smanjenja struje pokretanja, a radi tako da automatski prvo spoji namote u zvijezda spoj a nakon zaleta motora ih prespoji u trokut spoj
- u zvijezda spoju svi namoti su spojeni na fazni napon od 230V, odnosno napon za √3 manji od linijskog, a posljedica toga je da motor u startu vuče 3 puta manju struju
Dimenzije ŠxVxD [mm]: 22,5x73x90
Masa [g]: 105
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ VREMENSKI ZVIJEZDA-TROKUT RE22R2QGMR

Katalog: Schneider Harmony - vremenski releji

prikaži više...

Trofazni kontrolni relej za nadzor redosljeda faza (L1-L2-L3), te za nadzor ispadanja (gubitka) faza
Proizvođač: Schneider Electric
Tip: RM17T
Kataloški broj: RM17TG00
Broj preklopnih kontakta C/O: 1
Nazivni napon napajanja (svitka) Un [V] AC: 208-480
Mjerno područje [V] AC: 3x 208-480
Nazivna frekvencija: 50/60 Hz
Vrijeme odziva [ms]: 130
Funkcije:
- kontrola/nadzor redosljeda faza
- kontrola/nadzor ispada (gubitka) faza
LED indikacija stanja: da
Montaža na letvu: EN 60715
Standard: IEC 60255-1
Dimenzije (ŠxVxD) [mm]: 17.5x65.5x90
Masa [g]: 85
Pakiranje: 1 kom

Tehničke specifikacije: RELEJ ZA NADZOR FAZA 3F RM17TG00

Katalog: Schneider Harmony - kontrolni releji
prikaži više...

Sklopka 10AX 1P izmjenična bijela
Proizvođač: Schneider Electric
Tip: Asfora
Kataloški broj: EPH0400321
Broj polova: 1P
Boja: bijela sjajna
Nazivna struja In [A]: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: ugradna
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP20
Standard: IEC 60669-1, VDE, CE
Masa [g]: 77
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA 10AX 1P IZMJENIČNA BIJELA ASFORA EPH0400321

Katalog: Schneider Electric - Asfora
prikaži više...

Sklopka 10AX 1P križna bijela
Proizvođač: Schneider Electric
Tip: Asfora
Kataloški broj: EPH0500321
Broj polova: 1P
Boja: bijela sjajna
Nazivna struja In [A]: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: ugradna
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP20
Standard: IEC 60669-1, VDE, CE
Primjena: za uključivanje/isključivanje rasvjete s tri ili više različitih mjesta, npr. na stubištima i hodnicima
Masa [g]: 80
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA 10AX 1P KRIŽNA BIJELA ASFORA EPH0500321

Katalog: Schneider Electric - Asfora

prikaži više...

Sklopka 10AX 1P obična bijela
Proizvođač: Schneider Electric
Tip: Asfora
Kataloški broj: EPH0100321
Broj polova: 1P
Boja: bijela sjajna
Nazivna struja In [A]: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: ugradna
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP20
Standard: IEC 60669-1, VDE, CE
Masa [g]: 74
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA 10AX 1P OBIČNA BIJELA ASFORA EPH0100321

Katalog: Schneider Electric - Asfora
prikaži više...

Sklopka 10AX 1P obična bijela, s ugrađenom signalnom žaruljicom za iluminaciju
Proizvođač: Schneider Electric
Tip: Asfora
Kataloški broj: EPH1400321
Broj polova: 1P
Boja: bijela sjajna
Nazivna struja In [A]: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: ugradna
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP20
Standard: IEC 60669-1, VDE, CE
Masa [g]: 77
Pakiranje: 1/10 kom
prikaži više...

Sklopka 10AX 1P serijska bijela
Proizvođač: Schneider Electric
Tip: Asfora
Kataloški broj: EPH0300321
Broj polova: 1P
Boja: bijela sjajna
Nazivna struja In [A]: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: ugradna
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP20
Standard: IEC 60669-1, VDE, CE
Primjena: za uključivanje/isključivanje dva neovisna svjetlosna izvora
Masa [g]: 78
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA 10AX 1P SERIJSKA BIJELA ASFORA EPH0300321

Katalog: Schneider Electric - Asfora

prikaži više...

Sklopka 10AX 2P izmjenična dvostruka bijela
Proizvođač: Schneider Electric
Tip: Asfora
Kataloški broj: EPH0600121
Broj polova: 2P
Boja: bijela sjajna
Nazivna struja In [A]: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: ugradna
Vrsta ožičenja: bezvijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP20
Standard: IEC 60669-1, VDE, CE
Primjena: za uključivanje/isključivanje rasvjete s dva različita mjesta, npr. na stubištima i hodnicima
Masa [g]: 75
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA 10AX 2P IZMJENIČNA DVOSTRUKA BIJELA ASFORA EPH0600121

Katalog: Schneider Electric - Asfora
prikaži više...

Sklopka grebenasta u kompaktnom kućištu, za ugradnju na vrata, s kutom zakreta 60°, brza ugradnja u Ø 16/22mm
Proizvođač: Schneider Electric
Tip: Harmony K - K10
Kataloški broj: K10A001ACH
Nazivna termička struja Ith [A]: 10
Nazivni izolacijski napon Ui [V]: 440
Opis izvedbe: 0-1
Kut zakreta [°]: 60
Broj polova: 1
Prihvat vodiča: vijčani priključak do 1,5 mm²
Temperaturno područje primjene [°C]: od -20 °C do +55 °C
Oblik ugradnje: ugradnja na vrata u otvor Ø 16 mm ili Ø 22 mm
Stupanj zaštite: IP20 (osnovno), IP65 ( zaštita samo s prednje strane nakon ugradnje na panel/vrata)
Klasa zaštite: II
Standard: EN/IEC 60947-3, EN/IEC 60947-5-1, CENELEC EN 50013
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije kućišta ŠxVxD [mm]: 30x30x76
Masa [g]: 30
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA GREBENASTA   10A  1P  0-1  PREDNJA UGRADNJA   K10A001ACH

Katalog: Harmony K grebenaste sklopke

Video: Harmony K grenebaste sklopke
prikaži više...

Sklopka grebenasta (preklopka 1-0-2) u kompaktnom kućištu, za ugradnju na vrata, s kutom zakreta 60°, brza ugradnja u Ø 16/22mm
Proizvođač: Schneider Electric
Tip: Harmony K - K10
Kataloški broj: K10B001UCH
Nazivna termička struja Ith [A]: 10
Nazivni izolacijski napon Ui [V]: 440
Opis izvedbe: 1-0-2
Kut zakreta [°]: 60 (lijevo i desno od nultog položaja)
Broj polova: 1
Prihvat vodiča: vijčani priključak do 1,5 mm²
Temperaturno područje primjene [°C]: od -20 °C do +55 °C
Oblik ugradnje: ugradnja na vrata u otvor Ø 16 mm ili Ø 22 mm
Stupanj zaštite: IP20 (osnovno), IP65 ( zaštita samo s prednje strane nakon ugradnje na panel/vrata)
Klasa zaštite: II
Standard: EN/IEC 60947-3, EN/IEC 60947-5-1, CENELEC EN 50013
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije kućišta ŠxVxD [mm]: 30x30x76
Masa [g]: 35
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA GREBENASTA   10A  1P  1-0-2   PREDNJA UGRADNJA   K10B001UCH

Katalog: Harmony K grebenaste sklopke

Video: Harmony K grenebaste sklopke
prikaži više...

Sklopka grebenasta u kompaktnom kućištu, za ugradnju na vrata, s kutom zakreta 60°, brza ugradnja u Ø 16/22mm
Proizvođač: Schneider Electric
Tip: Harmony K - K10
Kataloški broj: K10C003ACH
Nazivna termička struja Ith [A]: 10
Nazivni izolacijski napon Ui [V]: 440
Opis izvedbe: 0-1
Kut zakreta [°]: 60
Broj polova: 3
Prihvat vodiča: vijčani priključak do 1,5 mm²
Temperaturno područje primjene [°C]: od -20 °C do +55 °C
Oblik ugradnje: ugradnja na vrata u otvor Ø 16 mm ili Ø 22 mm
Stupanj zaštite: IP20 (osnovno), IP65 ( zaštita samo s prednje strane nakon ugradnje na panel/vrata)
Klasa zaštite: II
Standard: EN/IEC 60947-3, EN/IEC 60947-5-1, CENELEC EN 50013
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Dimenzije kućišta ŠxVxD [mm]: 30x30x88
Masa [g]: 45
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA GREBENASTA   10A  3P  0-1  PREDNJA UGRADNJA   K10C003ACH

Katalog: Harmony K grebenaste sklopke

Video: Harmony K grenebaste sklopke
prikaži više...

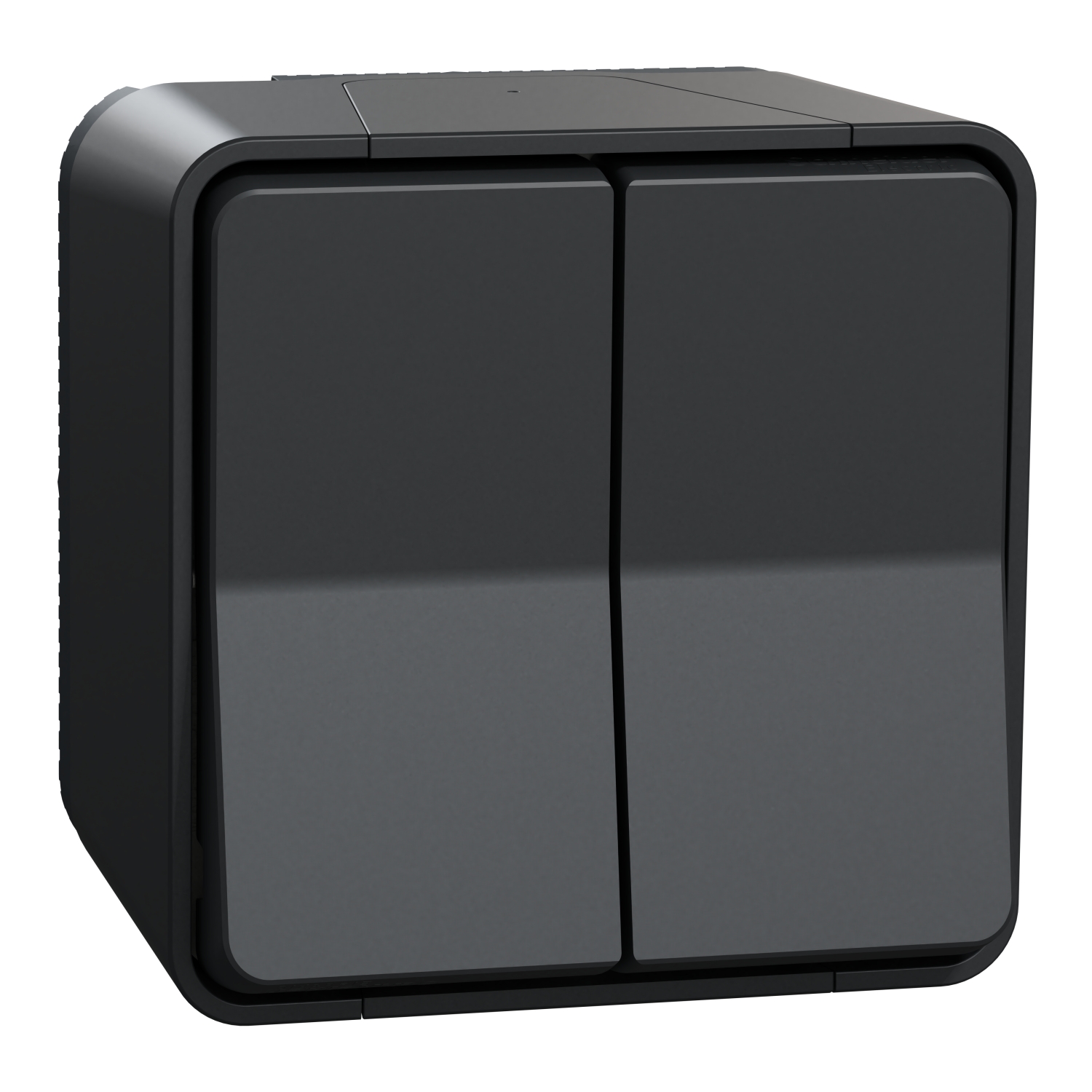

Sklopka nadžbukna izmjenična dvostruka
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR35022
Broj polova: 2P
Boja: antracit (RAL 7016)
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 128
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA DVOSTRUKA N/Ž 10AX/250V 2P ANTRACIT MUREVA MUR35022

prikaži više...

Sklopka nadžbukna izmjenična ili obična (koristi se kao obična sklopka ili kao izmjenična sklopka)
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR35021
Broj polova: 1P
Boja: antracit (RAL 7016)
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 127
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA N/Ž 10A/250V IP55 ANTRACIT MUREVA MUR35021

prikaži više...

Sklopka nadžbukna izmjenična ili obična (koristi se kao obična sklopka ili kao izmjenična sklopka)
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR39021
Broj polova: 1P
Boja: bijela
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 122
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA N/Ž 10A/250V IP55 BIJELA MUREVA MUR39021

prikaži više...

Sklopka nadžbukna izmjenična
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000660
Broj polova: 1P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 98
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA IZMJENIČNA N/Ž 16A/250V IP44 SIVA CEDAR PLUS WDE000660

Katalog: Schneider Electric - Cedar Plus
prikaži više...

Sklopka nadžbukna križna
Proizvođač: Schneider Electric
Tip: Mureva Styl
Kataloški broj: MUR35023
Broj polova: 1P
Boja: antracit (RAL 7016)
Nazivna struja In [A] AX: 10
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: bezvijčani priključak, do 2,5 mm²
Stupanj zaštite: IP55, IK08
Primjena: za uključivanje/isključivanje rasvjete s tri ili više različitih mjesta, npr. na stubištima i hodnicima
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 126
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA KRIŽNA N/Ž 10A/250V IP55 ANTRACIT MUREVA MUR35023 prikaži više...

Sklopka nadžbukna križna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000670
Broj polova: 1P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Primjena: za uključivanje/isključivanje rasvjete s tri ili više različitih mjesta, npr. na stubištima i hodnicima
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 100
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA KRIŽNA N/Ž 16A/250V IP44 SIVA CEDAR PLUS WDE000670

Katalog: Schneider Electric - Cedar Plus
prikaži više...

KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DG4616
Broj polova: 1P+N
Karakteristika okidanja: B
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 218
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS B 16/0,03A 1P+N  iCV40H A30 TIP A  A9DG4616
prikaži više...

KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DG4620
Broj polova: 1P+N
Karakteristika okidanja: B
Nazivna struja In [A]: 20
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 218
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS B 20/0,03A 1P+N  iCV40H A30 TIP A  A9DG4620
prikaži više...

KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H
Kataloški broj: A9DC4710
Broj polova: 3P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 10
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 400
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 558
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 10/0,03A 3P+N  iCV40H A30 TIP A   A9DC4710
prikaži više...

KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DC4616
Broj polova: 1P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 228
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 16/0,03A 1P+N  iCV40H A30 TIP A  A9DC4616
prikaži više...

KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H
Kataloški broj: A9DC4716
Broj polova: 3P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 400
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 532
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 16/0,03A 3P+N  iCVH40 A30 TIP A   A9DC4716
prikaži više...

KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DC4620
Broj polova: 1P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 20
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 221
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA KZS C 20/0,03A 1P+N  iCVH40 A30 TIP A   A9DC4620

prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač
Proizvođač: Schneider Electric
Tip: Acti9 iSW
Kataloški broj: A9S65363
Broj polova: 3
Nazivna struja Ie [A]: 63
Nazivni napon Ue [V] AC: 415
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 15000
Mehanička trajnost (broj ciklusa):  20000
Prihvat vodiča: vijčani priključak, do 35 mm² fleksibilni vodič s tuljkom, do 50 mm² kruti vodič
Montaža: DIN nosač/šina
Temperaturno područje primjene: -25 °C do +60 °C
Stupanj zaštite: IP20
Standard: IEC/EN 60947-3
Opis:
- Acti 9 iSW modularne rastavne sklopke namijenjene su za učinkovitu kontrolu i nadzor električnih sklopova industrijskih i poslovnih zgrada
- potpuno u skladu s cijelom linijom Acti9 i jednostavne za uporabu, te pružaju poboljšanu zaštitu
Dimenzije ŠxVxD [mm]: 54x85x73
Masa [kg]: 0,25
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA MODULARNA 3P  iSW  63A  A9S65363
prikaži više...

Modularna rastavna/rastavljačka sklopka (ON-OFF) za montažu na DIN nosač
Proizvođač: Schneider Electric
Tip: Acti9 iSW
Kataloški broj: A9S65391
Broj polova: 3
Nazivna struja Ie [A]: 100
Nazivni napon Ue [V] AC: 415
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 15000
Mehanička trajnost (broj ciklusa):  20000
Prihvat vodiča: vijčani priključak, do 35 mm² fleksibilni vodič s tuljkom, do 50 mm² kruti vodič
Montaža: DIN nosač/šina
Temperaturno područje primjene: -25 °C do +60 °C
Stupanj zaštite: IP20
Standard: IEC/EN 60947-3
Opis:
- Acti 9 iSW rastavne sklopke namijenjene su za učinkovitu kontrolu i nadzor električnih sklopova industrijskih i poslovnih zgrada
- potpuno u skladu s cijelom linijom Acti9 i jednostavne za uporabu, te pružaju poboljšanu zaštitu
Dimenzije ŠxVxD [mm]: 54x85x73
Masa [kg]: 0,25
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA MODULARNA 3P  iSW  100A  A9S65391
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E07
Broj polova: 3
Područje podešavanja [A]: 1,6 - 2,5
Nazivna termička struja Ith [A]: 2,5
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 1,5
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 0,75
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 2,5   1,6-2,5 A   GZ1E07
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E08
Broj polova: 3
Područje podešavanja [A]: 2,5 - 4
Nazivna termička struja Ith [A]: 4
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 3
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 1,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E-  4,0  2,5-4,0 A   GZ1E08
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E10
Broj polova: 3
Područje podešavanja [A]: 4,0 - 6,3
Nazivna termička struja Ith [A]: 6,3
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 4
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 2,2
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E-  4,0  4,0-6,3 A   GZ1E10
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E14
Broj polova: 3
Područje podešavanja [A]: 6,0 - 10,0
Nazivna termička struja Ith [A]: 10,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 7,5
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 4
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 10,0  6,0-10,0 A   GZ1E14
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E16
Broj polova: 3
Područje podešavanja [A]: 9,0 - 14,0
Nazivna termička struja Ith [A]: 14,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 11
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 5,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 14,0  9,0-14,0 A   GZ1E16
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E20
Broj polova: 3
Područje podešavanja [A]: 13,0 - 18,0
Nazivna termička struja Ith [A]: 18,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 15
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 7,5
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 18,0  13,0-18,0 A   GZ1E20
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E21
Broj polova: 3
Područje podešavanja [A]: 17,0 - 23,0
Nazivna termička struja Ith [A]: 23,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 18,5
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 9
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 23,0  17,0-23,0 A   GZ1E21
prikaži više...

Proizvođač: Schneider Electric
Tip: GZ1E
Kataloški broj: GZ1E22
Broj polova: 3
Područje podešavanja [A]: 20,0 - 25,0
Nazivna termička struja Ith [A]: 25,0
Nazivni napon polova AC-3 Un [V]: 690
Nazivna snaga AC-3 P [kW] (pri 690 V AC): 22
Nazivna snaga AC-3 P [kW] (pri 400 V AC): 11
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak, 2x (1-4) mm² fleksibilni vodič, 2 x (1-6) mm² kruti vodič
Montaža na letvu: EN 60715
Električka trajnost: 100 000
Mehanička trajnost: 100 000
Napomena: sklopka ima termičku i kratkospojnu zaštitu te osjetljivost na gubitak faze
Standardi: IEC 60947-2, IEC 60947-4-1
Dimenzije ŠxVxD [mm]: 44,5x88x89
Masa [g]: 260
Pakiranje: 1 kom

Tehničke specifikacije/katalog: SKLOPKA MOTORNA ZAŠTITNA GZ1E- 25,0  20,0-25,0 A   GZ1E22
prikaži više...

Sklopka nadžbukna jednopolna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000610
Broj polova: 1P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 74
Pakiranje: 1/10 kom

Tehničke specifikacije: SKLOPKA OBIČNA N/Ž 1P 16AX/250V IP44 SIVA CEDAR PLUS WDE000610

Katalog: Schneider Electric - Cedar Plus
prikaži više...

Sklopka nadžbukna obična dvopolna
Proizvođač: Schneider Electric
Tip: Cedar Plus
Kataloški broj: WDE000620
Broj polova: 2P
Boja: svjetlosiva
Nazivna struja In [A] AX: 16
Nazivni napon Un [V] AC: 250
Nazivna frekvencija [Hz]: 50
Montaža: nadgradna, n/ž
Vrsta ožičenja: vijčani priključak, do 2 x 2,5 mm²
Stupanj zaštite: IP44
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Masa [g]: 99
Pakiranje: 1/10 kom prikaži više...

Teretna rastavna sklopka, rastavljač, AC/DC
Proizvođač: Schneider Electric
Tip: ComPacT INS40
Kataloški broj: 28900
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 40
Nazivni napon Ue [V]: 500 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 20 kW kod 380/415 V AC, 18,5 kW kod 500 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 20000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 90x85x62,5
Masa [kg]: 0,5
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  INS  40A AC/DC  28900

Katalog: INS rastavne sklopke

Video: Montaža pomoćnog kontakta na INS rastavnu sklopku
prikaži više...

Teretna rastavna sklopka, rastavljač, AC/DC
Proizvođač: Schneider Electric
Tip: ComPacT INS63
Kataloški broj: 28902
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 63
Nazivni napon Ue [V]: 500 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 30 kW kod 380/415/440 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 20000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 90x85x62,5
Masa [kg]: 0,5
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  INS  63A AC/DC 28902

Katalog: INS rastavne sklopke

Video: Montaža pomoćnog kontakta na INS rastavnu sklopku

prikaži više...

Teretna rastavna sklopka, rastavljač, AC/DC
Proizvođač: Schneider Electric
Tip: ComPacT INS100
Kataloški broj: 28908
Broj polova: 3
Nazivna pogonska struja Ie [A] AC/DC: 100
Nazivni napon Ue [V]: 690 V AC / 250 V DC
Nazivna snaga AC-23 P [kW]: 45 kW kod 380/415 V AC,  55kW kod 660/690 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 1500
Mehanička trajnost (broj ciklusa): 15000
Montaža: montažna ploča ili DIN šina/letva
Temperaturno područje primjene: -25 °C do +70 °C
Stupanj zaštite: IP40, IK07
Standard: IEC 60947-3, IEC 60947-1
Napomena: rotirajuća ručka dizajnirana je za jednostavno rukovanje i visoku učinkovitost u prekidu struje
Dimenzije ŠxVxD [mm]: 135x100x62,5
Masa [kg]: 0,8
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  INS 100A AC/DC   28908

Katalog: INS rastavne sklopke

Video: Montaža pomoćnog kontakta na INS rastavnu sklopku

prikaži više...

Rastavna sklopka, rastavljač, za ugradnju na vrata ili DIN nosač
Proizvođač: Schneider Electric
Tip: TeSys VARIO
Kataloški broj: VCF0
Broj polova: 3
Nazivna termička struja Ith [A]: 25
Nazivni napon Ue [V]: 690
Nazivna snaga AC-23A  P [kW]: 7,5 kW kod 400/415 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 100000
Mehanička trajnost (broj ciklusa):  100000
Prihvat vodiča: vijčani priključak, do 6 mm² fleksibilni vodič s tuljkom, do 10 mm² kruti vodič
Montaža: na vrata pomoću 4 vijka ili na DIN nosač/šinu
Temperaturno područje primjene: -20 °C do +50 °C
Stupanj zaštite: IP65/IP20
Standard: IEC/EN 60947-3, UL/CSA 60947-4-1
Primjena: kao glavna sklopka ili sklopka za zaustavljanje u nuždi
Napomene: okretna ručka u crvenoj boji, prednja pločica u žutoj boji, ručka se može zaključati lokotom
Dimenzije ŠxVxD [mm]: 60x60x74
Masa [kg]: 0,25
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  VARIO  25A  UGRADNJA NA VRATA IP65  VCF0

Katalog: TeSys VARIO rastavne sklopke
prikaži više...

Rastavna sklopka, rastavljač, za ugradnju na vrata ili DIN nosač
Proizvođač: Schneider Electric
Tip: TeSys VARIO
Kataloški broj: VCF2
Broj polova: 3
Nazivna termička struja Ith [A]: 40
Nazivni napon Ue [V]: 690
Nazivna snaga AC-23A  P [kW]: 15 kW kod 400/415/690  V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 100000
Mehanička trajnost (broj ciklusa):  100000
Prihvat vodiča: vijčani priključak, do 6 mm² fleksibilni vodič s tuljkom, do 10 mm² kruti vodič
Montaža: na vrata pomoću 4 vijka ili na DIN nosač/šinu
Temperaturno područje primjene: -20 °C do +50 °C
Stupanj zaštite: IP65/IP20
Standard: IEC/EN 60947-3, UL/CSA 60947-4-1
Primjena: kao glavna sklopka ili sklopka za zaustavljanje u nuždi
Napomene: okretna ručka u crvenoj boji, prednja pločica u žutoj boji, ručka se može zaključati lokotom
Dimenzije ŠxVxD [mm]: 60x60x74
Masa [kg]: 0,25
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  VARIO  40A  UGRADNJA NA VRATA IP65  VCF2

Katalog: TeSys VARIO rastavne sklopke
prikaži više...

Rastavna sklopka, rastavljač, za ugradnju na vrata, DIN nosač ili na montažnu ploču
Proizvođač: Schneider Electric
Tip: TeSys VARIO
Kataloški broj: VCF3
Broj polova: 3
Nazivna termička struja Ith [A]: 63
Nazivni napon Ue [V]: 690
Nazivna snaga AC-23A  P [kW]: 22 kW kod 400/415/690 V AC
Nazivna frekvencija [Hz]: 50/60
Električka trajnost (broj ciklusa): 30000
Mehanička trajnost (broj ciklusa):  30000
Prihvat vodiča: vijčani priključak, do 16 mm² fleksibilni vodič s tuljkom, do 25 mm² kruti vodič
Montaža: na vrata pomoću 4 vijka,  na DIN nosač/šinu ili direktno na montažnu ploču
Temperaturno područje primjene: -20 °C do +50 °C
Stupanj zaštite: IP65/IP20
Standard: IEC/EN 60947-3, UL/CSA 60947-4-1
Primjena: kao glavna sklopka ili sklopka za zaustavljanje u nuždi
Napomene: okretna ručka u crvenoj boji, prednja pločica u žutoj boji, ručka se može zaključati lokotom
Dimenzije ŠxVxD [mm]: 60x60x83
Masa [kg]: 0,56
Pakiranje: 1 kom

Tehničke specifikacije: SKLOPKA RASTAVNA 3P  VARIO  63A  UGRADNJA NA VRATA IP65  VCF3

Katalog: TeSys VARIO rastavne sklopke
prikaži više...
