KABEL. STOPICA CIJEVNA Cu KSB-C 35/12 mm MP102028
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 35 RM/SM, 50 RE/SE
Za vijak: M12
Promjer vodiča: 6.7 - 7.9 mm
Dimenzije: b=21, d1=8.2, d2=12.7, l=42 mm
Masa stopice: 33 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 50/ 8 mm MP102030
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M8
Promjer vodiča: 7.8 - 9.1 mm
Dimenzije: b=20, d1=10, d2=8.5, l=52 mm
Masa stopice: 44.6 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 50/10 mm MP102032
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M10
Promjer vodiča: 7.8 - 9.1 mm
Dimenzije: b=22, d1=10, d2=10.5, l=52 mm
Masa stopice: 44.8 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 50/12 mm MP102034
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M12
Promjer vodiča: 7.8 - 9.1 mm
Dimenzije: b=24, d1=10, d2=12.7, l=52 mm
Masa stopice: 44 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 50/16 mm MP102035
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 50 RM/SM, 70 RE/SE
Za vijak: M16
Promjer vodiča: 7.8 - 9.1 mm
Dimenzije: b=28, d1=10, d2=12.7, l=52 mm
Masa stopice: 46 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 70/ 8 mm MP102036
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M8
Promjer vodiča: 9.4 - 11 mm
Dimenzije: b=24, d1=11.5, d2=8.5, l=55 mm
Masa stopice: 59.2 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 70/10 mm MP102038
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M10
Promjer vodiča: 9.4 - 11 mm
Dimenzije: b=24, d1=11.5, d2=10.5, l=55 mm
Masa stopice: 60.2 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 70/12 mm MP102040
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M12
Promjer vodiča: 9.4 - 11 mm
Dimenzije: b=24, d1=11.5, d2=12.7, l=55 mm
Masa stopice: 58.9 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 70/16 mm MP102042
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 70 RM/SM, 95 RE/SE
Za vijak: M16
Promjer vodiča: 9.4 - 11 mm
Dimenzije: b=30, d1=11.5, d2=17, l=55 mm
Masa stopice: 61.3 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 95/ 8 mm MP102043
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M8
Promjer vodiča: 11 - 12.9 mm
Dimenzije: b=28, d1=13.5, d2=8.5, l=65 mm
Masa stopice: 92.1 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 95/10 mm MP102044
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M10
Promjer vodiča: 11 - 12.9 mm
Dimenzije: b=28, d1=13.5, d2=10.5, l=65 mm
Masa stopice: 89.7 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 95/12 mm MP102046
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M12
Promjer vodiča: 11 - 12.9 mm
Dimenzije: b=28, d1=13.5, d2=12.7, l=65 mm
Masa stopice: 86.2 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 95/16 mm MP102048
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 95 RM/SM, 120 RE/SE
Za vijak: M16
Promjer vodiča: 11 - 12.9 mm
Dimenzije: b=32, d1=13.5, d2=17, l=65 mm
Masa stopice: 90 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 120/ 8 mm MP102051
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M8
Promjer vodiča: 12.4 - 14.5 mm
Dimenzije: b=32, d1=15.5, d2=8.5, l=70 mm
Masa stopice: 114 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Napomena: nije prema standardu
KABEL. STOPICA CIJEVNA Cu KSB-C 120/10 mm MP102050
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M10
Promjer vodiča: 12.4 - 14.5 mm
Dimenzije: b=32, d1=15.5, d2=10.5, l=70 mm
Masa stopice: 114 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 120/12 mm MP102052
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M12
Promjer vodiča: 12.4 - 14.5 mm
Dimenzije: b=32, d1=15.5, d2=12.7, l=70 mm
Masa stopice: 113 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 120/16 mm MP102054
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 120 RM/SM, 150 RE/SE
Za vijak: M16
Promjer vodiča: 12.4 - 14.5 mm
Dimenzije: b=38, d1=15.5, d2=17, l=70 mm
Masa stopice: 112.5 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 150/10 mm MP102056
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M10
Promjer vodiča: 13.8 - 16.2 mm
Dimenzije: b=34, d1=17, d2=10.5, l=78 mm
Masa stopice: 164 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 150/12 mm MP102058
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M12
Promjer vodiča: 13.8 - 16.2 mm
Dimenzije: b=34, d1=17, d2=12.7, l=78 mm
Masa stopice: 163 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 150/16 mm MP102060
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M16
Promjer vodiča: 13.8 - 16.2 mm
Dimenzije: b=34, d1=17, d2=17, l=78 mm
Masa stopice: 162 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 150/20 mm MP102062
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 150 RM/SM, 185 RE/SE
Za vijak: M20
Promjer vodiča: 13.8 - 16.2 mm
Dimenzije: b=40, d1=17, d2=21, l=78 mm
Masa stopice: 159 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 185/10 mm MP102064
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 185 RM/SM, 240 RE/SE
Za vijak: M10
Promjer vodiča: 15.4 - 18 mm
Dimenzije: b=37, d1=19, d2=10.5, l=82 mm
Masa stopice: 190 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 185/12 mm MP102066
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 185 RM/SM, 240 RE/SE
Za vijak: M12
Promjer vodiča: 15.4 - 18 mm
Dimenzije: b=37, d1=19, d2=12.7, l=82 mm
Masa stopice: 181 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 185/16 mm MP102068
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 185 RM/SM, 240 RE/SE
Za vijak: M16
Promjer vodiča: 15.4 - 18 mm
Dimenzije: b=37, d1=19, d2=17, l=82 mm
Masa stopice: 187.5 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 185/20 mm MP102070
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 185 RM/SM, 240 RE/SE
Za vijak: M20
Promjer vodiča: 15.4 - 18 mm
Dimenzije: b=40, d1=19, d2=21, l=82 mm
Masa stopice: 187 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 240/10 mm MP102072
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 240 RM/SM, 300 RE/SE
Za vijak: M10
Promjer vodiča: 17.6 - 20.6 mm
Dimenzije: b=42, d1=21.5, d2=10.5, l=92 mm
Masa stopice: 272 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Napomena: nije prema standardu
KABEL. STOPICA CIJEVNA Cu KSB-C 240/12 mm MP102074
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 240 RM/SM, 300 RE/SE
Za vijak: M12
Promjer vodiča: 17.6 - 20.6 mm
Dimenzije: b=42, d1=21.5, d2=12.7, l=92 mm
Masa stopice: 270 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 240/16 mm MP102076
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 240 RM/SM, 300 RE/SE
Za vijak: M16
Promjer vodiča: 17.6 - 20.6 mm
Dimenzije: b=42, d1=21.5, d2=17, l=92 mm
Masa stopice: 274 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 240/20 mm MP102078
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 240 RM/SM, 300 RE/SE
Za vijak: M20
Promjer vodiča: 17.6 - 20.6 mm
Dimenzije: b=45, d1=21.5, d2=21, l=92 mm
Masa stopice: 269 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 300/12 mm MP102080
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 300 RM/SM, 400 RE/SE
Za vijak: M12
Promjer vodiča: 20.8 - 23.1 mm
Dimenzije: b=48, d1=24.5, d2=12.7, l=100 mm
Masa stopice: 330 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Napomena: nije prema standardu
KABEL. STOPICA CIJEVNA Cu KSB-C 300/16 mm MP102082
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 300 RM/SM, 400 RE/SE
Za vijak: M16
Promjer vodiča: 20.8 - 23.1 mm
Dimenzije: b=48, d1=24.5, d2=17, l=100 mm
Masa stopice: 329.5 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA CIJEVNA Cu KSB-C 300/20 mm MP102084
Proizvođač: Metal product d.o.o.
Tip: bakrena kabelska cijevna stopica, prema DIN 46235
Nazivni presjek vodiča (mm2): 300 RM/SM, 400 RE/SE
Za vijak: M20
Promjer vodiča: 20.8 - 23.1 mm
Dimenzije: b=48, d1=24.5, d2=21, l=100 mm
Masa stopice: 333 g
Ispitano prema: HRN EN 61238
Materijal: bakar (Cu)
Vanjska površina: galvanski pokositrena
Namjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
KABEL. STOPICA KOVANA Cu KSB-K 16/12 mm MP102215
Kabelska stopica kovana bakrena, uzdužno vodonepropusna
Proizvođač: Metal Product d.o.o.
Tip: KSB-K Cu
Kataloški broj: MP102215
Nazivni presjek vodiča [mm²]: 16 RM/SM i RE/SE
Veličina vijka: M12
Promjer vodiča Ø [mm]: 4,6 - 5,3
Materijal: Bakar
Vanjska površina: galvanski pokositrena
Primjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Standard: HRN EN 61238
Dimenzije [mm]: b=24, d1=5.5, d2=12.7, l=38
Masa: 23 g
Pakiranje: 1/50 kom
KABEL. STOPICA KOVANA Cu KSB-K 25/12 mm MP102222
Kabelska stopica kovana bakrena, uzdužno vodonepropusna
Proizvođač: Metal Product d.o.o.
Tip: KSB-K Cu
Kataloški broj: MP102222
Nazivni presjek vodiča [mm²]: 25 RM/SM, 35 RE/SE
Veličina vijka: M12
Promjer vodiča Ø [mm]: 5,7 - 6,6
Materijal: Bakar
Vanjska površina: galvanski pokositrena
Primjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Standard: HRN EN 61238
Dimenzije [mm]: b=24, d1=7, d2=12.7, l=40
Masa: 23 g
Pakiranje: 1/50 kom
KABEL. STOPICA KOVANA Cu KSB-K 95/12 mm MP102246
Kabelska stopica kovana bakrena, uzdužno vodonepropusna
Proizvođač: Metal Product d.o.o.
Tip: KSB-K Cu
Kataloški broj: MP102246
Nazivni presjek vodiča [mm²]: 95 RM/SM, 120 RE/SE
Veličina vijka: M12
Promjer vodiča Ø [mm]: 11 - 12,9
Materijal: Bakar
Vanjska površina: galvanski pokositrena
Primjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Standard: HRN EN 61238
Dimenzije [mm]: b=25, d1=13,5, d2=12.7, l=57
Masa: 90 g
Pakiranje: 1/25 kom

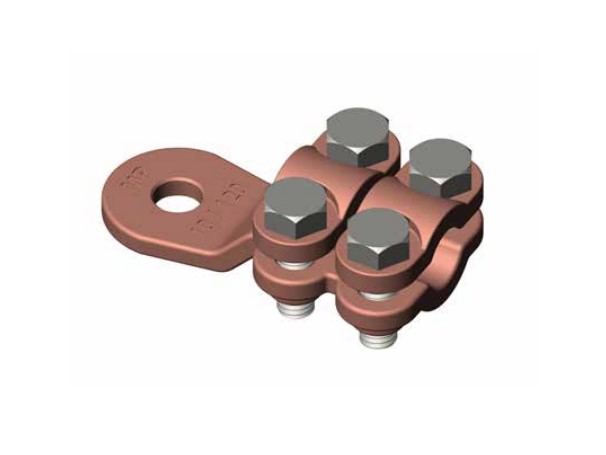

KABEL. STOPICA VIJČANA KSV 95/12 mm MP102646
Kabelska stopica vijčana bakrena, s 4 čelična vijka
Proizvođač: Metal Product d.o.o.
Tip: KSV
Kataloški broj: MP102646
Nazivni presjek vodiča [mm²]: 70 RM/SM, 95 RE/SE
Veličina vijka: M12
Promjer vodiča Ø [mm]: 9,4 - 12,9
Materijal: Bakar
Vanjska površina: galvanski pokositrena
Primjena: za bakrenu užad i vodiče prema DIN 48201, VDE 0295, IEC 60228
Standard: HRN EN 61238
Dimenzije [mm]: b=24, b1=32, d2=13, h=25, l=57, k=M6
Masa: 120 g
Pakiranje: 1/25 kom
KABELSKI ZAVRŠETAK TKZO-P 1x 95-300
Za presjeke vodiča: od 95 do 300 mm²
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 1-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Napomene:
- kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT, dužine cijevi ovise o zahtjevima na mjestu ugradnj
- dimenzije pojedinog kabelskog završetka dostupne su na upit
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda prikaži više...

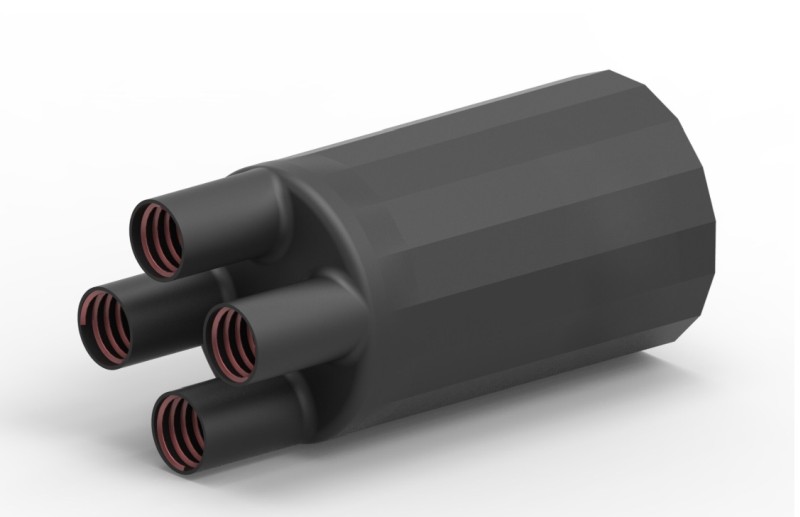

KABELSKI ZAVRŠETAK TKZO-P 4x 4- 35 (EPKT-0015)
Oznaka: TKZO-P 4x4-35
Za presjeke vodiča: od 4 do 35 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-P 4x 25- 70 (EPKT-0031)
Oznaka: TKZO-P 4x25-70
Za presjeke vodiča: od 25 do 70 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-P 4x 70-150 (EPKT-0047)
Oznaka: TKZO-P 4x70-150
Za presjeke vodiča: od 70 do 150 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-P 4x150-400 (EPKT-0063)
Oznaka: TKZO-P 4x150-400
Za presjeke vodiča: od 150 do 400 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 3 i 4-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kabelski završeci za 4-žilne kabele mogu se koristiti i na 3-žilnim kabelima.
Napomena: za 3-žilne kabele, žice koncentričnog neutralnog vodiča brtve se dodatnom trakom S1052 i izoliraju s MWTM cijevi. Brtvena traka S1052 i MWTM cijevi naručuju se odvojeno (detalje je moguće dobiti na upit).
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-P 5x 10- 35
Oznaka: TKZO-P 5x10-35
Za presjeke vodiča: od 10 do 35 mm2
Proizvođač: Metal product
Naziv: kabelski završetak za kabele bez armature, izolirane umjetnom masom, nazivnog napona do 1 kV
Primjena: za spajanje 5-žilnih kabela prema gornjem opisu, kao npr. PP00 (NYY), PP00-A (NAYY), XP00 (N2XY), XP00-A (NA2XY), NAYCY i sl.
Opis: komplet se sastoji od razdjelne kape te brtvenih i izolacijskih cijevi. Kabelske stopice nisu u kompletu već se moraju se naručiti posebno.
Kod vanjskih završetaka žile kabela mogu se zaštititi od vremenskih utjecaja i UV-zraka sa izolacijskim cijevima CGPT. Dužine cijevi ovise o zahtjevima na mjestu ugradnje.
Dimenzije pojedinog kabelskog završetka dostupne su na upit.
KABELSKI ZAVRŠETAK TKZO-VX 4x16- 70
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: TKZO-VX-4x16-70
Kataloški broj: MP842010
Naziv: kabelski završetak za prijelaz 1 kV kabela (izoliran umjetnom masom, bez armature) na izoliranu nadzemnu mrežu (SKS)
Za presjeke vodiča:
- od 16 do 70 mm² (SKS)
- od 16 do 50 mm² (priključni kabel bez armature)
Primjena: kabelski završeci su predviđeni za prijelaz snopa s izoliranim vodičima na konzumni ili priključni kabel (PP 00, PP 41 sa SKS-om X 00-A, X 00/0-A)
Opis: spajanje žila kabela i vodiča snopa vrši se pomoću vijčanih čahura koje se isporučuju u kompletu. Nakon izvođenja spajanja vodiča, spoj se izolira debelostjenkastom toploskupljajućom cijevi oslojenom ljepilom - WCSM. Žile kabela se radi zaštite od UV zraka presvlaće tankostjenkastim toploskupljajućim cijevima bez ljepila - CGPT. Prilikom izvođenja kabelskog odcjepa uz uporabu stezaljki za probijanje izolacije kabel na mjestu ulaska u stezaljku mora biti zaštićen tankostjenkastim toploskupljajućim cijevima - CGPT.
Napomene:
-pravilna izvedba završetaka osigurava vodonepropusnost spoja i otpornost na UV zrake i vremenske utjecaje
-dimenzije pojedinog kabelskog završetka dostupne su na upit
KABELSKI ZAVRŠETAK TKZO-VX 4x70-150
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: TKZO-VX-4x70-150
Kataloški broj: MP842012
Naziv: kabelski završetak za prijelaz 1 kV kabela (izoliran umjetnom masom, bez armature) na izoliranu nadzemnu mrežu (SKS)
Za presjeke vodiča:
- od 70 mm² (SKS)
- od 70 do 150 mm² (priključni kabel bez armature)
Primjena: kabelski završeci su predviđeni za prijelaz snopa s izoliranim vodičima na konzumni ili priključni kabel (PP 00, PP 41 sa SKS-om X 00-A, X 00/0-A)
Opis: spajanje žila kabela i vodiča snopa vrši se pomoću vijčanih čahura koje se isporučuju u kompletu. Nakon izvođenja spajanja vodiča, spoj se izolira debelostjenkastom toploskupljajućom cijevi oslojenom ljepilom - WCSM. Žile kabela se radi zaštite od UV zraka presvlaće tankostjenkastim toploskupljajućim cijevima bez ljepila - CGPT. Prilikom izvođenja kabelskog odcjepa uz uporabu stezaljki za probijanje izolacije kabel na mjestu ulaska u stezaljku mora biti zaštićen tankostjenkastim toploskupljajućim cijevima - CGPT
Napomene:
-pravilna izvedba završetaka osigurava vodonepropusnost spoja i otpornost na UV zrake i vremenske utjecaje
-dimenzije pojedinog kabelskog završetka dostupne su na upit
KAPA ZAVRŠNA 102L011-R05/S (4-8 mm) MP851102
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851102
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 4-8
- Da min (isporučeni unutarnji promjer) [mm]: 10
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 4
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 38
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 2
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L022-R05/S (8-17 mm) MP851104
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851104
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 8-17
- Da min (isporučeni unutarnji promjer) [mm]: 20
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 7,5
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 55
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 2,8
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L033-R05/S (17-30 mm) MP851106
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851106
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 17-30
- Da min (isporučeni unutarnji promjer) [mm]: 35
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 15
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 90
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,2
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L044-R05/S (30-45 mm) MP851108
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851108
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 30-45
- Da min (isporučeni unutarnji promjer) [mm]: 55
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 25
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 143
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,9
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L048-R05/S (45-65 mm) MP851110
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851110
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 45-65
- Da min (isporučeni unutarnji promjer) [mm]: 75
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 32
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 150
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,3
Pakiranje: 1 kom
KAPA ZAVRŠNA 102L055-R05/S (65-95 mm) MP851112
Toploskupljajuća završna brtvena kapa
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: 102L
Kataloški broj: MP851112
Primjena:
-toploskupljajuće završne kape koriste se za brtvljenje i zaštitu krajeva kabela izoliranih plastikom, papirom ili gumom za vrijeme skladištenja, transporta ili polaganja
Napomena:
-kapa je s unutarnje strane oslojena termoplastičnim ljepilom
Dimenzije:
- preporučeni promjer kabela [mm]: 65-95
- Da min (isporučeni unutarnji promjer) [mm]: 100
- Db max (promjer nakon slobodnog i potpunog skupljanja) [mm]: 45
- Lb (dužina nakon slobodnog i potpunog skupljanja ±10%) [mm]: 162
- Wb (debljina stjenke nakon slobodnog skupljanja ±20%) [mm]: 3,8
Pakiranje: 1 kom
