Alat za sastavljanje, otključavanje-odspajanje i učvršćivanje MC4 i MC4-EVO2 konektora, kao i za zatezanje kabelskih uvodnica u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: PV-MS-PLS-EVO
Kataloški broj: PV-MS-PLS-EVO 32.6058
Primjena za: MC4 i MC4-EVO2 spojnice/konektore
Materijal: metal
Pakiranje: u pakiranju su dva ključa

Video: primjena alata PV-MS  u fotonaponskim sustavima

prikaži više...

Alat za sastavljanje, otključavanje-odspajanje i učvršćivanje MC4 konektora, kao i za zatezanje kabelskih uvodnica u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Tip: PV-MS
Kataloški broj: PV-MS 32.6024
Primjena za: MC4 spojnice/konektore
Materijal: plastika PA/PC
Pakiranje: u pakiranju su dva ključa

Video: primjena alata PV-MS  u fotonaponskim sustavima

prikaži više...

Pametno dvosmjerno jednofazno brojilo energije (smart power sensor, smart energy meter) za mjerenje i komunikaciju u fotonaponskim (solarnim) sustavima, montaža na DIN šinu
Proizvođač: Huawei
Kataloški broj: DDSU666-H
Nazivni napon [V] AC: 230
Frekvencija [Hz]: 45–65
Strujni mjerni omjer: 100A/40mA
Raspon mjerenja struje[A]: 0-100
Broj faza: 1
Funkcije:
- mjerenje: električne energije, snage, napona, struje, frekvencije, faktora snage
- LCD ekran s pozadinskim osvjetljenjem
Komunikacija: RS485
Prihvat vodiča: vijčani priključak, 4-6 mm²
Montaža: DIN nosač/šina
Temperaturno područje primjene [°C]: od -25 °C do +60 °C
Standardi: IEC 61326-1:2012, IEC 61326-2-1:2012, EN 61326-1:2013, EN 61326-2-1:2013, EN61000-3-2:2005/A2:2009, EN61000-3-3:2008
Napomena: strujni mjerni transformator je u kompletu
Dimenzije ŠxVxD [mm]: 36x100x65,5
Masa [g]: cca 300
Pakiranje: 1 kom

Tehničke specifikacije:  BROJILO ENERGIJE DVOSMJERNO 1f  230V AC  100A/40mA  50/60 Hz SMART HUAWEI DDSU666-H

Interaktivni online korisnički priručnik, katalog i tehničke specifikacije: BROJILO ENERGIJE DVOSMJERNO 1f  230V AC  100A/40mA  50/60 Hz SMART HUAWEI DDSU666-H

Video: Montaža brojila energije SMART HUAWEI DDSU666-H

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametno dvosmjerno trofazno brojilo energije (smart power sensor, smart energy meter) za mjerenje i komunikaciju u fotonaponskim (solarnim) sustavima, montaža na DIN šinu
Proizvođač: Huawei
Kataloški broj: DTSU666-H 250A/50mA
Nazivni napon [V] AC: 230/400
Frekvencija [Hz]: 45–65
Strujni mjerni omjer: 250A/50mA
Raspon mjerenja struje[A]: 0-250
Broj faza: 3
Funkcije:
- mjerenje: električne energije, snage, napona, struje, frekvencije, faktora snage
- LCD ekran s pozadinskim osvjetljenjem
Komunikacija: RS485
Prihvat vodiča: vijčani priključak, 4-6 mm²
Montaža: DIN nosač/šina
Temperaturno područje primjene [°C]: od -25 °C do +60 °C
Standardi: IEC 61326-1:2012, IEC 61326-2-1:2012, EN 61326-1:2013, EN 61326-2-1:2013, EN61000-3-2:2005/A2:2009, EN61000-3-3:2008
Napomena: strujni mjerni transformatori su u kompletu
Dimenzije ŠxVxD [mm]: 72x100x65,5
Masa [g]: 800
Pakiranje: 1 kom

Tehničke specifikacije:  BROJILO ENERGIJE SMART HUAWEI DTSU666-H

Interaktivni online korisnički priručnik, katalog i tehničke specifikacije: BROJILO ENERGIJE SMART HUAWEI DTSU666-H

Video: Montaža brojila energije SMART HUAWEI DDSU666-H

Video: Huawei fotonaponska pametna rješenja
prikaži više...

AKCIJSKA CIJENA - posljednji komad na skladištu !

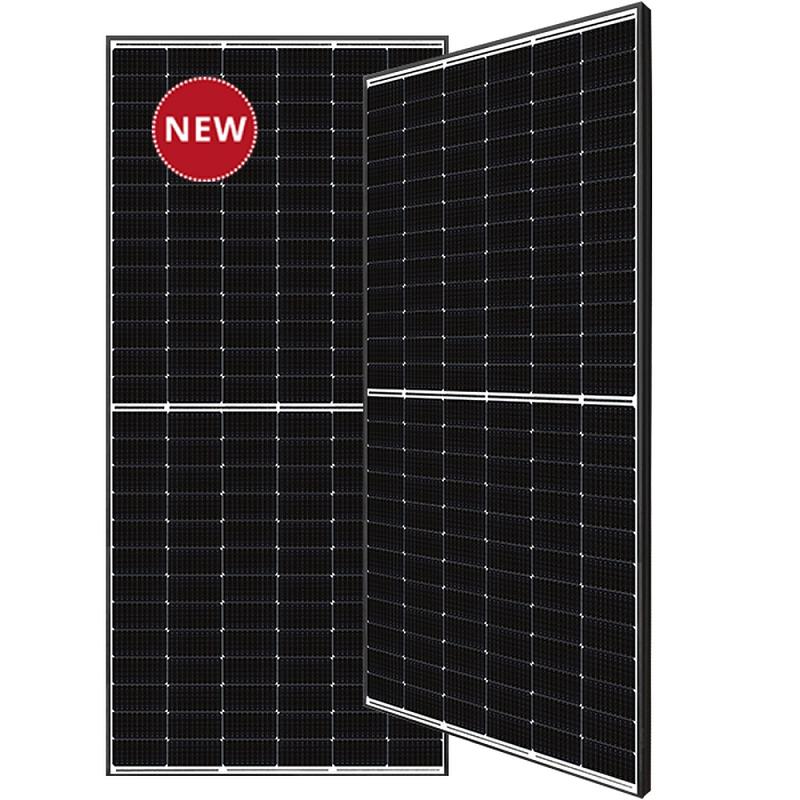

Fotonaponski modul, fotonaponski panel, solarni modul, solarni panel, solarna ploča
Proizvođač: Trina Solar
Tip: VerteX S TSM-DE09.08
Kataloški broj: TSM-405DE09.08
Vršna snaga Pmax [W]: 405 (STC uvjeti rada), 306 (NMOT uvjeti rada)
Nazivni napon Umpp [V]: 34,4 (STC), 32,5 (NMOT)
Napon praznog hoda Uoc [V]: 41,4 (STC), 38,9 (NMOT)
Nazivna struja Impp [A]: 11,77 (STC), 9,41 (NMOT)
Struja kratkog spoja Isc [A]: 12,34 (STC), 9,95 (NMOT)
Najveća dopuštena prekidna struja osigurača po nizu FN modula [A]: 20
Maksimalni napon sustava Umax DC [V]: 1500
Efikasnost modula [%]: 21,1
Tolerancija snage: 0 do +5 W
Vrsta ćelija: monokristalni silicij
Broj ćelija: 120
Prednji zaštitni sloj: kaljeno staklo debljine 3,2 mm
Okvir: anodizirana aluminijska legura
Priključna kutija: IP68 stupanj zaštite
Priključni kabeli: 4 mm²
Temperaturno područje primjene [°C]: od -40 °C do +85 °C
Standardi: IEC61215, IEC61730, IEC61701, IEC62716
Dimenzije ŠxVxD [mm]: 1096x1754x30
Masa [kg]: 21
Pakiranje: 36kom/paleta
Jamstvo: 15 godina proizvođačko jamstvo, 25 godina na 80% izlazne snage

Tehničke specifikacije-katalog: FOTONAPONSKI MODUL 405W TRINA SOLAR VERTEX-S  TSM-405-DE09.08

Uputstva/priručnik: Korisnički priručnik s uputstvima za montažu TRINA SOLAR FN modula

Video: Princip rada fotonaponskih modula

Video: Vrste fotonaponskih sustava/konstrukcija - općeniti pregled

prikaži više...

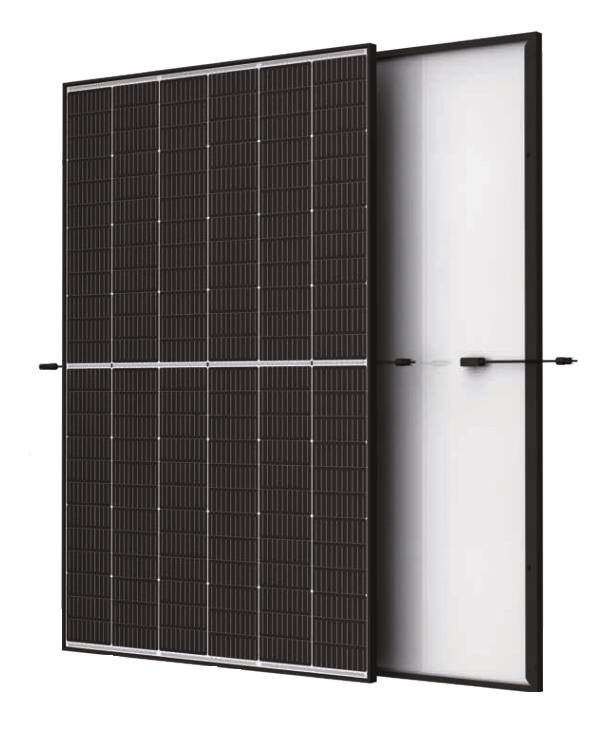

Fotonaponski modul, fotonaponski panel, solarni modul, solarni panel, solarna ploča
Proizvođač: Trina Solar
Tip: VerteX S TSM-NEG9R.28
Kataloški broj: TSM-445NEG9R.28
Vršna snaga Pmax [W]: 445 (STC uvjeti rada), 339 (NMOT uvjeti rada)
Nazivni napon Umpp [V]: 44,3 (STC), 41,3 (NMOT)
Napon praznog hoda Uoc [V]: 52,6 (STC), 49,8 (NMOT)
Nazivna struja Impp [A]: 10,05 (STC), 8,2 (NMOT)
Struja kratkog spoja Isc [A]: 10,71 (STC), 8,63 (NMOT)
Najveća dopuštena prekidna struja osigurača po nizu FN modula [A]: 20
Maksimalni napon sustava Umax DC [V]: 1500
Efikasnost modula [%]: 22,5
Tolerancija snage: 0 do +5 W
Vrsta ćelija: monokristalni silicij
Broj ćelija: 144
Prednji zaštitni sloj: dvostruko kaljeno staklo debljine 3,2 mm (1,6 mm prednja i 1,6 mm stražnja strana)
Okvir: anodizirana aluminijska legura
Priključna kutija: IP68 stupanj zaštite
Priključni kabeli: 4 mm²
Temperaturno područje primjene [°C]: od -40 °C do +85 °C
Standardi: IEC61215, IEC61730, IEC61701, IEC62716
Dimenzije ŠxVxD [mm]: 1134x1762x30
Masa [kg]: 21
Pakiranje: 36kom/paleta
Jamstvo: 25 godina proizvođačko jamstvo, 30 godina na 80% izlazne snage prikaži više...

Gumena podloga za nosač NS-0004 veličine 100x100 mm
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3GUMA
Materijal: guma
Dimenzije [mm]: 100x100
Primjena: u fotonaponskim (solarnim) konstrukcijama kao podloga između nosača i limenog pokrova
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom

prikaži više...

Gumena podloga za nosač samoljepiva veličine 80x40 mm
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3EPDMPATCH
Materijal: guma
Dimenzije [mm]: 80x40 (moguće je isporučiti druge dimenzije, ovisno o potrebi kupca)
Primjena: u fotonaponskim (solarnim) konstrukcijama kao podloga između nosača i limenog pokrova
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

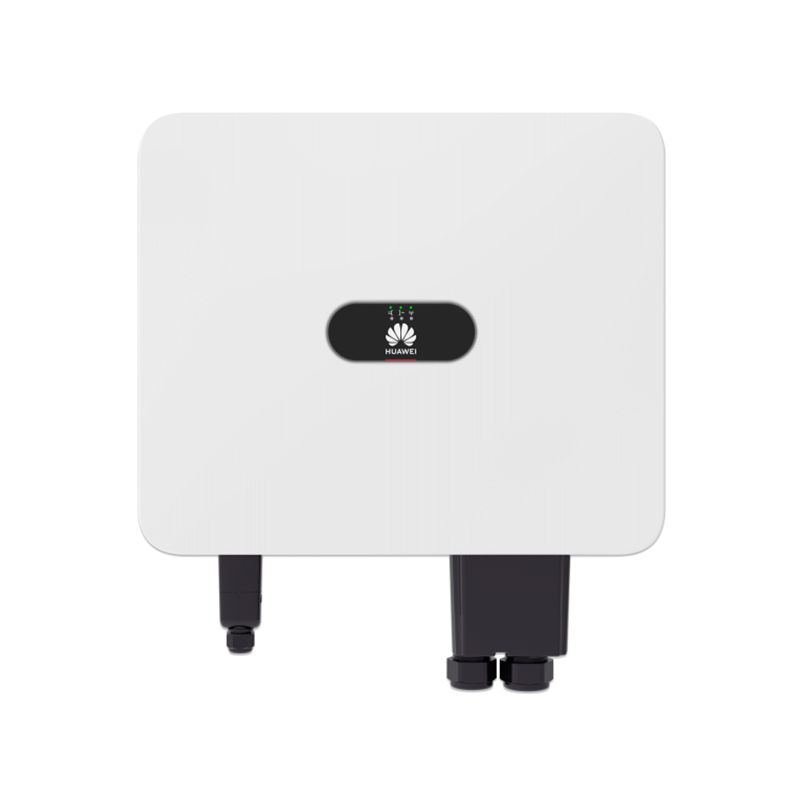

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M5
Kataloški broj: SUN2000-12KTL-M5
Snaga [kW]: 12
MPPT ulazi: 2
Broj faza: 3
Maksimalna efikasnost [%]: 98,6

Ulazna strana DC
Maksimalni ulazni napon [V]: 1100
Raspon radnog napona [V]: 370 - 800 (kod punog opterećenja)
Maksimalna ulazna struja [A]: 30
Napon pokretanja (startni) [V]: 200

Izlazna strana AC
Izlazna struja [A]: 18.2 (kod 380 V) / 17.3 (kod 400 V)
Izlazni napon [V]: 220/380, 230/400

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- ugrađene zaštite: AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP66
Dimenzije [mm]: 460x546x228
Masa [kg]: 21

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Video: Montaža invertera iz serije SUN2000-(12KTL-25KTL)-M5

Video: Huawei fotonaponska pametna rješenja

prikaži više...

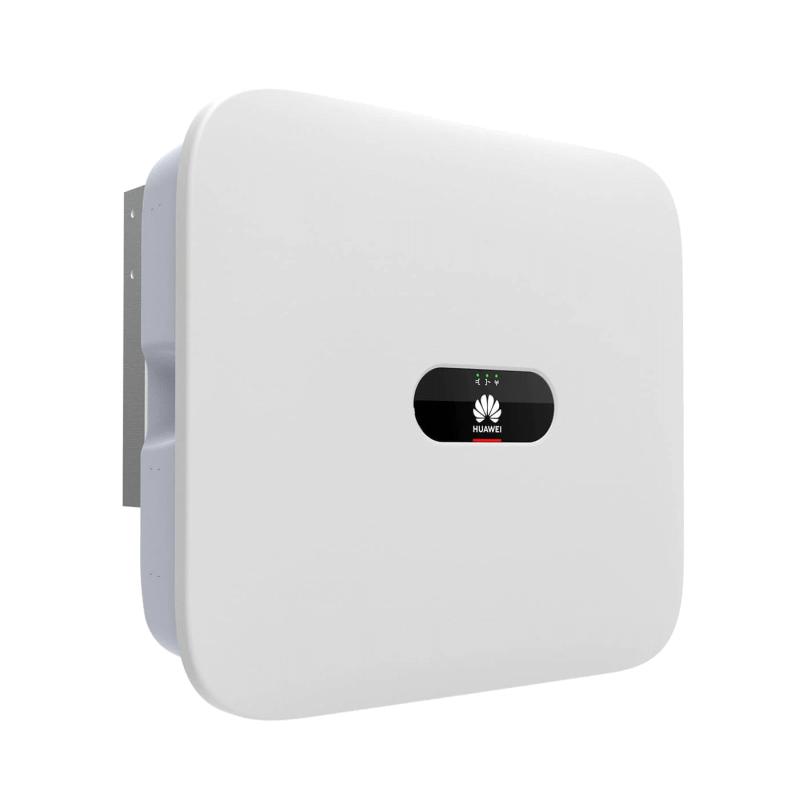

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M2
Kataloški broj: SUN2000-15KTL-M2

Tehničke specifikacije i korisnički priručnik: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Video: Montaža invertera iz serije SUN2000-(8KTL-20KTL)-M2/M0

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M2
Kataloški broj: SUN2000-17KTL-M2

Tehničke specifikacije i korisnički priručnik: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Video: Montaža invertera iz serije SUN2000-(8KTL-20KTL)-M2/M0

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M2
Kataloški broj: SUN2000-20KTL-M5

Tehničke specifikacije i korisnički priručnik: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Video: Montaža invertera iz serije SUN2000-(8KTL-20KTL)-M2/M0

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M5
Kataloški broj: SUN2000-25KTL-M5

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Video: Montaža invertera iz serije SUN2000-(12KTL-25KTL)-M5

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M3
Kataloški broj: SUN2000-30KTL-M3

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(30KTL-36KTL-40KTL)-M3

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(30KTL-36KTL-40KTL)-M3

Video: Montaža invertera iz serije SUN2000-(30KTL-36KTL-40KTL)-M3

Video: Huawei fotonaponska pametna rješenja


prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M3
Kataloški broj: SUN2000-36KTL-M3

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(30KTL-36KTL-40KTL)-M3

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(30KTL-36KTL-40KTL)-M3

Video: Montaža invertera iz serije SUN2000-(30KTL-36KTL-40KTL)-M3

Video: Huawei fotonaponska pametna rješenja


prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M3
Kataloški broj: SUN2000-40KTL-M3

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(30KTL-36KTL-40KTL)-M3

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(30KTL-36KTL-40KTL)-M3

Video: Montaža invertera iz serije SUN2000-(30KTL-36KTL-40KTL)-M3

Video: Huawei fotonaponska pametna rješenja


prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M3
Kataloški broj: SUN2000-50KTL-M3

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  50 kW 4 MPPT HUAWEI  SUN2000-50KTL-M3

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  50 kW 4 MPPT HUAWEI  SUN2000-50KTL-M3

Video: Montaža invertera iz serije SUN2000-(30KTL-36KTL-40KTL)-M3

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M0
Kataloški broj: SUN2000-60KTL-M0

Ulaz:
Maksimalna ulazna snaga [kW]: 60
Maksimalni ulazni napon [V] DC: 1100
Nazivni ulazni napon [V] DC: 600 V kod 380/400 V AC; 720 V  kod 480 V AC
MPPT raspon napona [V] DC: 200–1000
Broj MPPT ulaza (FN stringovi): 6
Broj DC ulaza: 12
Maksimalna ulazna struja po jednom MPPT ulazu [A] DC: 22

Izlaz:
Nazivna izlazna snaga [kW]: 60
Broj faza: 3
Nazivni izlazni napon [V] AC: 220/380, 230/400, 277/480
Nazivna izlazna struja [A] AC: 91.2 A pri 380 V, 86.7 A pri 400 V, 72.2 A pri 480 V

Komunikacija:
WLAN: da (ugrađeni WLAN modul)
RS485: da (za smart brojilo energije)
USB: da
Opcionalno proširenje sa "smart dongle" modulima: WLAN-FE (WLAN/Ethernet) ili 4G (mreža 4G/3G/2G)
Napomena:
- pomoću aplikacije FusionSolar na pametnom mobilnom uređaju je moguće pratiti parametre fotonaponskog sustava u stvarnom vremenu kao i povijesne podatke, te upravljati proizvodnjom i potrošnjom energije

Ostali podaci i karakteristike:
Efikasnost invertera [%]: 98.7% pri 480 V; 98.5% pri 380/400 V
Protuotočna zaštita: da
DC zaštita od obrnutog polariteta: da
DC i AC zaštita od prenapona: da
AC prekostrujna zaštita, zaštita od kratkog spoja i zaštita od prenapona: da
Zaštita od pregrijavanja: da
Stupanj zaštite: IP65
Klasa zaštite: I
Prikaz statusa na LED ekranu: da
Temperaturno područje primjene [°C]: od -25 °C do +60 °C
Standardi: EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 60068, IEC 61683
Dimenzije kućišta ŠxVxD [mm]: 1075x555x300
Masa [kg]: 74
Pakiranje: 1 kom

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  60 kW 6 MPPT  HUAWEI  SUN2000-60KTL-M0

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  60 kW 6 MPPT  HUAWEI  SUN2000-60KTL-M0

Video: Montaža invertera iz serije HUAWEI SUN2000 (50KTL-60KTL)

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M2
Kataloški broj: SUN2000-100KTL-M2

Tehničke specifikacije i korisnički priručnik: INVERTER 3f  SUN2000-(100KTL-110KTL-115KTL)-M2

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(100KTL-110KTL-115KTL)-M2

Video: Montaža invertera iz serije SUN2000-(100KTL-110KTL-125KTL)

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M2
Kataloški broj: SUN2000-115KTL-M2

Tehničke specifikacije i korisnički priručnik: INVERTER 3f  SUN2000-(100KTL-110KTL-115KTL)-M2

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(100KTL-110KTL-115KTL)-M2

Video: Montaža invertera iz serije SUN2000-(100KTL-110KTL-125KTL)

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-2KTL-L1

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije  SUN2000- (2KTL-6KTL)-L1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-3KTL-L1

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije  SUN2000- (2KTL-6KTL)-L1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-3.68KTL-L1
Snaga [kW]: 3,68
MPPT ulazi: 2
Broj faza: 1
Maksimalna efikasnost [%]: 98,4

Ulazna strana DC
Maksimalni ulazni napon [V]: 600
Raspon radnog napona [V]: 80 - 600
Maksimalna ulazna struja [A]: 12,5
Napon pokretanja (startni) [V]: 100

Izlazna strana AC
Izlazna struja [A]: 16 (kod 230 V)
Izlazni napon [V]: 230

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- integrirana AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- mogućnost spajanja na baterijski sustav LUNA 5kWh - 30kWh
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP65
Dimenzije [mm]: 365x365x156
Masa [kg]: 12

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije  SUN2000- (2KTL-6KTL)-L1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-4KTL-L1

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije  SUN2000- (2KTL-6KTL)-L1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-5KTL-L1

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije  SUN2000- (2KTL-6KTL)-L1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-6KTL-L1

Ulaz:
Maksimalni ulazni napon [V] DC: 600 (maksimalni ulazni napon uključuje ulazni napon FN polja i ulazni napon baterije)
Nazivni ulazni napon [V] DC: 360 pri 220/230/240 V AC
MPPT raspon napona [V] DC: 90–560 / 90–530
Broj MPPT ulaza (FN stringovi): 2
Broj DC ulaza: 2
Maksimalna ulazna struja po jednom MPPT ulazu [A] DC: 12,5/13,5
Nazivni napon baterije [V] DC: 450
Maksimalna ulazna struja baterije [A] DC: 15

Izlaz:
Nazivna izlazna snaga [kW]: 6
Broj faza: 1
Nazivni izlazni napon [V] AC: 220/230/240
Nazivna izlazna struja [A] AC: 25/26,1/27,3
Frekvencija [f]: 50/60

WLAN: da (ugrađeni WLAN modul)
RS485: da (za smart brojilo energije i bateriju, do 1000m udaljenosti)
USB: da
Opcionalno proširenje sa "smart dongle" modulima: WLAN-FE (WLAN/Ethernet) ili 4G (mreža 4G/3G/2G)
Napomena:
- pomoću aplikacije FusionSolar na pametnom mobilnom uređaju je moguće pratiti parametre fotonaponskog sustava u stvarnom vremenu kao i povijesne podatke, te upravljati proizvodnjom i potrošnjom energije

Ostali podaci i karakteristike:
Efikasnost invertera [%]: 97.8
Protuotočna zaštita: da
DC zaštita od obrnutog polariteta: da
DC i AC zaštita od prenapona: da
AC prekostrujna zaštita, zaštita od kratkog spoja i zaštita od prenapona: da
Zaštita od pregrijavanja: da
Stupanj zaštite: IP65
Klasa zaštite: I
Prikaz statusa na LED ekranu: da
Temperaturno područje primjene [°C]: od -25 °C do +60 °C
Standardi: EN/IEC 62109-1, EN/IEC 62109-2
Dimenzije kućišta ŠxVxD [mm]: 365x365x156 (zajedno s montažnim nosačem)
Masa [kg]: 12 (zajedno s montažnim nosačem)
Pakiranje: 1 kom

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije HUAWEI SUN2000 (2KTL-6KTL)

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-3KTL-M1

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-4KTL-M1

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-5KTL-M1

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-6KTL-M1
Snaga [kW]: 6
MPPT ulazi: 2
Broj faza: 3
Maksimalna efikasnost [%]: 98,6

Ulazna strana DC
Maksimalni ulazni napon [V]: 1100
Raspon radnog napona [V]: 285 - 850 (kod punog opterećenja)
Maksimalna ulazna struja [A]: 13,5
Napon pokretanja (startni) [V]: 200

Izlazna strana AC
Izlazna struja [A]: 9.1 (kod 380 V)  /  8.7 ( kod 400 V)
Izlazni napon [V]: 220/380, 230/400

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- integrirana AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- mogućnost spajanja na baterijski sustav LUNA 5kWh - 30kWh
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP65
Dimenzije [mm]: 525x470x166
Masa [kg]: 17

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-8KTL-M1
Snaga [kW]: 8
MPPT ulazi: 2
Broj faza: 3
Maksimalna efikasnost [%]: 98,6

Ulazna strana DC
Maksimalni ulazni napon [V]: 1100
Raspon radnog napona [V]: 380 - 850 (kod punog opterećenja)
Maksimalna ulazna struja [A]: 13,5
Napon pokretanja (startni) [V]: 200

Izlazna strana AC
Izlazna struja [V]: 12.2 (kod 380 V)  /  11.6  ( kod 400 V)
Izlazni napon [V]: 220/380, 230/400

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- integrirana AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- mogućnost spajanja na baterijski sustav LUNA 5kWh - 30kWh
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP65
Dimenzije [mm]: 525x470x166
Masa [kg]: 17

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-10KTL-M1

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Strujna kliješta i ručni multimetar s LED zaslonom, IFLEX strujnim adapterom i wireless funkcijom (komunikacija s pametnim telefonom/tabletom)

Kompaktna strujna mjerna kliješta za sigurno i beskontaktno mjerenje istosmjerne i izmjenične struje (do 1000 A AC/DC)
Posebno konstruirana za rad u visokonaponskim istosmjernim okruženjima (napon do 1500 V DC), poput solarnih i vjetro elektrana, električnih željeznica i slično
S multimetarskim mjernim funkcijama i ergonomskim kućištem

Proizvođač: FLUKE
Tip: 393 FC
Kategorija mjerenja: CAT III 1500 V, CAT IV 600 V

Funkcije:
- mjerenje AC/DC struje do 1000 A
- mjerenje AC struje do 2500 A pomoću IFLEX i2500-18 adaptera (fleksibilna strujna sonda također olakšava mjerenje na kabelima koji su teže dostupni)
- mjerenje napona AC do 1000 V / DC do 1500 V
- mjerenje otpora
- mjerenje kapaciteta
- mjerenje frekvencije
- mjerenje istosmjerne snage do 1500 kVA
- mjerenje pogonske struje (Inrush)
- zvučni indikator polariteta
- vizualni idikator neprekinutosti vodiča
- podešavanje nule na DC području
- automatski odabir mjernog područja
- MIN / MAX / AVG snimanje, funkcija DATA HOLD
- true RMS
- LED dvostruki display s pozadinskim osvjetljenjem
- automatsko isključivanje i indikator slabe baterije
- IP54 zaštita
- maksimalni raspon otvaranja strujnih kliješta [mm]: 34
- komunikacija s pametnim telefonom/tabletom : snimanje i izvješćivanje o rezultatima ispitivanja pomoću softvera Fluke Connect

Napomena: strujni adapter i2500-18 iFLEX je uključen u pakiranje
Dimenzije VxŠxD [mm]: 281x84x49
Masa[g]: 520
Pakiranje: 1 set

Tehničke specifikacije: KLIJEŠTA STRUJNA FLUKE 393FC CAT III  1500V DC  1000V AC 1000A AC/DC TRMS IFLEX WIRELESS

Video: Prezentacija strujnih kliješta FLUKE 393FC

Video: Primjer upotrebe u solarnim sustavima FLUKE 393FC

prikaži više...

Kliješta za krimpanje MC4 konektora/spojnica, za vodiče presjeka 2,5, 4 i 6 mm²
Proizvođač: STÄUBLI
Tip: PV-CZM-19100
Kataloški broj: 32.6020-19100
Opis:
- kliješta prilagođena za siguran i učinkovit rad s MC4 konektorima (muški i ženski) na višežilnim bakrenim vodičima u fotonaponskim (solarnim) sustavima
- za industrijsku uporabu
Pakiranje: 1 kom

Video: primjena kliješta PV-CZM-19100 kod montaže MC4 spojnica

prikaži više...

Kliješta za krimpanje  MC4 konektora/spojnica, za vodiče presjeka 2,5, 4 i 6 mm²
Proizvođač: STÄUBLI
Tip: PV-CZM-BS
Kataloški broj: 32.6025
Opis:
- kliješta prilagođena za siguran i učinkovit rad s MC4 konektorima (muški i ženski) na višežilnim bakrenim vodičima u fotonaponskim (solarnim) sustavima
Masa [g]: 570
Pakiranje: 1 kom prikaži više...

Kliješta za krimpanje MC4 i MC4 Evo 2 konektora/spojnica, za vodiče presjeka 4, 6 i 10 mm²
Proizvođač: STÄUBLI
Tip: PV-CZM-60100
Kataloški broj: 32.6020-60100
Opis:
- kliješta prilagođena za siguran i učinkovit rad s MC4 konektorima (muški i ženski) na višežilnim bakrenim vodičima u fotonaponskim (solarnim) sustavima
- za industrijsku uporabu
Pakiranje: 1 kom


Tehičke specifikacije: KLIJEŠTA ZA KRIMPANJE KONEKTORA MC4 4-10mm² PV-CZM-60100 32.6020-60100


Video: primjena kliješta za krimpanje konektora PV-CZM-60100

prikaži više...

Kliješta za skidanje izolacije sa PV (solar) vodiča, za vodiče presjeka 4, 6 i 10 mm2, primjena u fotonaponskim (solarnim) sustavima
Proizvođač: STÄUBLI
Typ: PV-AZM-410
Kataloški broj: 32.6027-410
Raspon presjeka vodiča za skidanje izolacije: 4 - 10 mm2
Pakiranje: 1 kom

Video: primjena kliješta PV-AZM-410 u fotonaponskim sustavima

prikaži više...

Kopča od nehrđajućeg čelika za pokrov od falcanog lima za osnovni nosač, za primjenu u fotonaponskim (solarnim) sustavima
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NSFALC
Materijal: tijelo izrađeno od aluminija i nehrđajućeg čelika (inox A2 1.4301)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom

prikaži više...

Podesiva kuka od nehrđajućeg čelika za prihvat nosača na pokrovu od crijepa
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3K-F-F
Materijal: nehrđajući čelik - inox A2 (1.4301)
Primjena:
- u fotonaponskim (solarnim) konstrukcijama za pričvšćivanje nosača (profila) na pokrov od crijepa
- kuka se na donjem dijelu (ispod crijepa) pričvršćuje vijcima na nosivu gredu, a na njenom gornjem dijelu se vijkom i stezaljkom spaja nosač
Napomene:
- visina se može podešavati (vidljivo na priloženoj slici)
- slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom

prikaži više...

Kuka od nehrđajućeg čelika za prihvat nosača na pokrovu od biber crijepa
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3K-BC
Materijal: nehrđajući čelik - inox A2 (1.4301)
Primjena:
- u fotonaponskim (solarnim) konstrukcijama za pričvšćivanje nosača (profila) na pokrov od biber crijepa
- kuka se na donjem dijelu (ispod crijepa) pričvršćuje vijcima na nosivu gredu, a na njenom gornjem dijelu se vijkom i stezalljkom spaja nosač
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

Nosač balasta za betonsku kocku dimenzija 300/400/500 mm
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NSBAL
Opis: koristi se u fotonaponskim (solarnim) sustavima s balastnim teretom (npr. ravni krov zgrade)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...

Nosač balasta - aluminijski L profil dužine 2050 mm za kocke u nizu  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca tj. duljini FN modula)
Proizvođač: Nika-Konstrukcije
Kataloški broj: 3NSBAL-L2025
Opis: koristi se u fotonaponskim (solarnim) sustavima s balastnim teretom (npr. ravni krov zgrade)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Materijal: aluminij EN AW 6060
Pakiranje: 1 kom
prikaži više...

Nosač - aluminijski profil dužine 3,15 m za montažu fotonaponskih modula
Proizvođač: Nika-Konstrukcije
Tip: NS-0001
Kataloški broj: 3NS1-3,15m
Dimenzije ŠxVxD [mm]: 36x45x3150
Masa [kg/m]: 1,2
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Površina poprečnog presjeka [mm²]: 437
Wy [mm³]: 3946
Wz [mm³]: 4040
Iy [mm4]: 88591
Iz [mm4]: 72722
E1 [mm]:  22,45
E2 [mm]:  18
Young-ov modul [N/mm²]: 70000
Granica razvlačenja [N/mm²]: 215
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven crijepom, šindrom ili limom (tarpezni lim, valoviti lim)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 3,15 m prikaži više...

Nosač - aluminijski profil dužine 6,3 m za montažu fotonaponskih modula
Proizvođač: Nika-Konstrukcije
Tip: NS-0001
Kataloški broj: 3NS1-6,3m
Dimenzije ŠxVxD [mm]: 36x45x6300
Masa [kg/m]: 1,2
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Površina poprečnog presjeka [mm²]: 437
Wy [mm³]: 3946
Wz [mm³]: 4040
Iy [mm4]: 88591
Iz [mm4]: 72722
E1 [mm]:  22,45
E2 [mm]:  18
Young-ov modul [N/mm²]: 70000
Granica razvlačenja [N/mm²]: 215
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven crijepom, šindrom ili limom (trapezni lim, valoviti lim)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 6,3 m prikaži više...

Nosač - aluminijski profil dužine 6,2 m za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-0004
Kataloški broj: 3NS4-6,2m
Dimenzije ŠxVxD [mm]: 86x25x6200
Masa [kg/m]: 1,05
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)   EN AW 6060 T6
Površina poprečnog presjeka [mm²]: 388,4
Wy [mm³]: 2564
Wz [mm³]: 2786
Iy [mm4]: 17588
Iz [mm4]: 167049
E1 [mm]:  6,86
E2 [mm]:  60
Young-ov modul [N/mm²]: 70000
Granica razvlačenja [N/mm²]: 200
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 6,2 m
prikaži više...

Nosač - aluminijski profil dužine 300 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL300mm
Dimenzije ŠxVxD [mm]: 76x24x300  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 300 mm prikaži više...

Nosač - aluminijski profil dužine 350 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL350mm
Dimenzije ŠxVxD [mm]: 76x24x350  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 350 mm prikaži više...

Nosač - aluminijski profil dužine 500 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL500mm
Dimenzije ŠxVxD [mm]: 76x24x500  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 500 mm prikaži više...

Nosač - aluminijski profil dužine 550 mm za montažu fotonaponskih modula na krovu od trapeznog lima
Proizvođač: Nika-Konstrukcije
Tip: NS-TL-MINI
Kataloški broj: 3MINIL550mm
Dimenzije ŠxVxD [mm]: 76x24x550  (moguće je isporučiti profil u bilo kojoj dužini, ovisi o potrebi kupca)
Materijal: aluminij (EN-AW 6063 T66 prema DIN EN 755-2)
Primjena: za izradu konstrukcija namijenjenih montaži fotonaponskih (solarnih) modula na kosi krov prekriven trapeznim limom
Napomene:
- NS-TL-MINI sustav namijenjen je za montažu na krov pod kutem (5°do 60°) prekriven trapeznim limom
- fotonaponski moduli se mogu montirati u vertikalnom ili horizontalnom položaju
- montaža se sastoji od pozicioniranja EPDM trake/gume na mjesto nalijeganja nosača, pozicioniranja nosača, montaže samobušećih vijaka i pritezanja spona za pričvršćenje FN modula
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom = 550 mm prikaži više...

Nosač trokutni aluminijski za podizanje kuta 10° na ravnom krovu
Proizvođač: Nika-Konstrukcije
Tip: NS-FR
Kataloški broj: 3NS-FR-90mm
Dimenzije: širina 90 mm
Materijal: aluminij
Primjena: trokutni aluminijski nosač služi za podizanje kuta 10° kod montaže fotonaponskih (solarnih) modula na ravnom krovu
Napomene:
- rješenje za ravne krovove, orijentacija modula prema jugu ili orijentacija modula istok-zapad
- jedno od mogućih rješenja je montiranje cijele konstrukcije na ravni krov bez bušenja i učvršćivanje balastima (betonski blokovi)
Napomena: slike su simbolične i ne moraju nužno odgovarati stvarnom izgledu proizvoda
Pakiranje: 1 kom prikaži više...
