Šifra: 43667 / STRUJNE ZAŠTITNE SKLOPKE (FID)

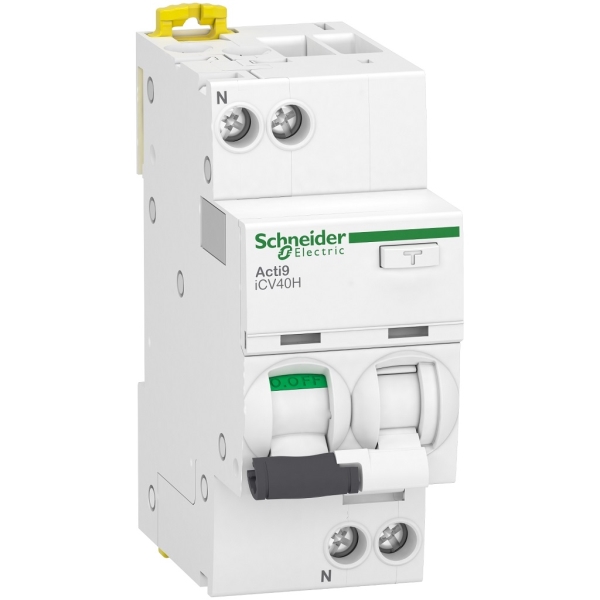

SKLOPKA KZS C 16/0,03A 1P+N 10kA TIP A iCV40H A9DC4616
KZS - kombinirana zaštitna sklopka, TIP A, 10 kA
Proizvođač: Schneider Electric
Tip: iCV40H / iDPN
Kataloški broj: A9DC4616
Broj polova: 1P+N
Karakteristika okidanja: C
Nazivna struja In [A]: 16
Nazivna diferencijalna struja [mA]: 30
Nazivna kratkospojna moć [kA]: 10
Nazivni napon Un [V] AC: 230
Nazivna frekvencija [Hz]: 50/60
Prihvat vodiča: vijčani priključak (fleksibilni vodič max. 10 mm², kruti vodič max. 16 mm²), 2 Nm
Ugradna širina: 18 mm/pol
Montaža na letvu: EN 60715 (EN 50022)
Električka trajnost (br. cilklusa): 20000
Mehanička trajnost (br. cilklusa): 20000
Temperaturno područje primjene: od -25 °C do +60 °C
Opis: KZS - kombinirana zaštitna sklopka je uređaj koji objedinjuje funkciju automatskog osigurača (zaštitnog prekidača) i zaštitnog uređaja diferencijalne struje (FID)
Napomene: RCD (FID) sklopka "tip A" osim što reagira na sinusne struje (isto kao i tip AC) reagira i na pojavu pulsirajućih istosmjernih struja greške koje nastupaju iznenada ili polaganim rastom. Odnosno, isklapa sinusne struje, ali reagira i ako izmjenična struja sadrži istosmjerne komponente (pojave ne-sinusnog signala). Prema tome ako kod "tipa A" ako dođe do pojave nekakve istosmjerne komponente, relej to treba prepoznati i odreagirati.
Standardi: EN/IEC 61009-2-1
Masa [g]: 228
Pakiranje: 1 kom
Tehničke specifikacije: SKLOPKA KZS C 16/0,03A 1P+N iCV40H A30 TIP A A9DC4616
