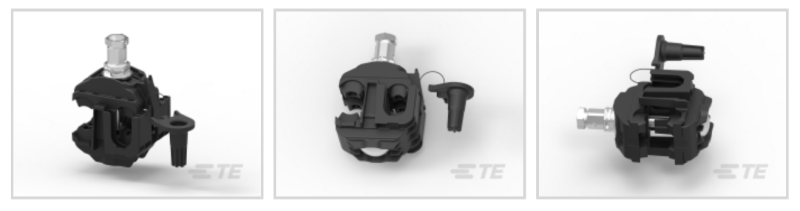

STEZALJKA ZA PROBOJ IZOLACIJE P2X-95
Izolirana stezaljka za probijanje izolacije i priključivanje na kabele
Proizvođač: Tyco Electronics Raychem (TE Connectivity)
Tip: P2X-95
Kataloški broj: P2X-95 16-95/4-35
Nazivna struja [A]: 138 A max
Presjek vodiča - glavni / odvojni: 16-95 mm² / 4-35(50*) mm²
Presjek vodiča - glavni / glavni: 16-35 mm² / 16-35 mm² **
* Stezaljka P2X-95 prihvaća maksimalni presjek 50 mm² odvojnog vodiča, ali je deklarirana za struju Imax=138A, što odgovara nazivnom strujnom opterećenju izoliranog vodiča od 35 mm² (HRN-HD 626 S1, tip: 6E)
** Kada je potrebno spojiti dva glavna vodiča, onda su presjeci za oba glavna vodića 35 mm² max
Moment pritezanja: 11 Nm
Veličina priteznog vijka: M8
Primjena:
- za odvojno spajanje većine tipova NN kabelskih snopova, kao i za spajanje žila kabela kućnog priključka
- predviđeno korištenje za aluminijske i bakrene vodiče
Značajke i specifikacije:
- kada se pritezni vijak steže, zubi na kontaktnim noževima probijaju izolaciju i uspostavljaju pouzdan kontakt, vijak se priteže sve dok ne uslijedi pucanje glave
- duga matica sa samokidajućom glavom osigurava pouzdanu ugradnju
- pritezni vijak naponski izoliran, dozvoljava ugradnju stezaljke pod naponom
- prethodno skidanje izolacije uz upotrebu noža nije potrebno
- ispitano na vodonepropusnost naponom 6 kV u trajanju od 30 min u kadi s vodom (NFC 33020, CENELEC EN 50483-4 klasa 1)
- komponente stezaljke nisu odvojive pa se ne mogu izgubiti a završna kapa učvršćena je za kućište stezaljke
- tijelo stezaljke izrađeno od polimera ojačanog staklenim vlaknima i otporno na vremenske utjecaje i UV svjetlo
- kontaktni noževi izrađeni od aluminija ili bakra, pritezni vijak izrađen od čelika i zaštićen od korozije postupkom dakromatizacije
Standard: HRN-HD 626 S1, tip: 6E-1, HRN-HD 626 S1, tip: 4F-1 i HD 626 S1, tip: 5D-1, NFC 33020, EATS 43-14, EN 50483-4
Dimenzije VxŠxD [mm]: 86x43x52
Masa: 108 g
Pakiranje: 1/50 kom
