Pametno dvosmjerno trofazno brojilo energije (smart power sensor, smart energy meter) za mjerenje i komunikaciju u fotonaponskim (solarnim) sustavima, montaža na DIN šinu
Proizvođač: Huawei
Kataloški broj: DTSU666-H 250A/50mA
Nazivni napon [V] AC: 230/400
Frekvencija [Hz]: 45–65
Strujni mjerni omjer: 250A/50mA
Raspon mjerenja struje[A]: 0-250
Broj faza: 3
Funkcije:
- mjerenje: električne energije, snage, napona, struje, frekvencije, faktora snage
- LCD ekran s pozadinskim osvjetljenjem
Komunikacija: RS485
Prihvat vodiča: vijčani priključak, 4-6 mm²
Montaža: DIN nosač/šina
Temperaturno područje primjene [°C]: od -25 °C do +60 °C
Standardi: IEC 61326-1:2012, IEC 61326-2-1:2012, EN 61326-1:2013, EN 61326-2-1:2013, EN61000-3-2:2005/A2:2009, EN61000-3-3:2008
Napomena: strujni mjerni transformatori su u kompletu
Dimenzije ŠxVxD [mm]: 72x100x65,5
Masa [g]: 800
Pakiranje: 1 kom

Tehničke specifikacije:  BROJILO ENERGIJE SMART HUAWEI DTSU666-H

Interaktivni online korisnički priručnik, katalog i tehničke specifikacije: BROJILO ENERGIJE SMART HUAWEI DTSU666-H

Video: Montaža brojila energije SMART HUAWEI DDSU666-H

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Fotonaponski modul, fotonaponski panel, solarni modul, solarni panel, solarna ploča
Proizvođač: Trina Solar
Tip: VerteX S TSM-NEG9R.28
Kataloški broj: TSM-445NEG9R.28
Vršna snaga Pmax [W]: 445 (STC uvjeti rada), 339 (NMOT uvjeti rada)
Nazivni napon Umpp [V]: 44,3 (STC), 41,3 (NMOT)
Napon praznog hoda Uoc [V]: 52,6 (STC), 49,8 (NMOT)
Nazivna struja Impp [A]: 10,05 (STC), 8,2 (NMOT)
Struja kratkog spoja Isc [A]: 10,71 (STC), 8,63 (NMOT)
Najveća dopuštena prekidna struja osigurača po nizu FN modula [A]: 20
Maksimalni napon sustava Umax DC [V]: 1500
Efikasnost modula [%]: 22,5
Tolerancija snage: 0 do +5 W
Vrsta ćelija: monokristalni silicij
Broj ćelija: 144
Prednji zaštitni sloj: dvostruko kaljeno staklo debljine 3,2 mm (1,6 mm prednja i 1,6 mm stražnja strana)
Okvir: anodizirana aluminijska legura
Priključna kutija: IP68 stupanj zaštite
Priključni kabeli: 4 mm²
Temperaturno područje primjene [°C]: od -40 °C do +85 °C
Standardi: IEC61215, IEC61730, IEC61701, IEC62716
Dimenzije ŠxVxD [mm]: 1134x1762x30
Masa [kg]: 21
Pakiranje: 36kom/paleta
Jamstvo: 25 godina proizvođačko jamstvo, 30 godina na 80% izlazne snage prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M5
Kataloški broj: SUN2000-12KTL-M5
Snaga [kW]: 12
MPPT ulazi: 2
Broj faza: 3
Maksimalna efikasnost [%]: 98,6

Ulazna strana DC
Maksimalni ulazni napon [V]: 1100
Raspon radnog napona [V]: 370 - 800 (kod punog opterećenja)
Maksimalna ulazna struja [A]: 30
Napon pokretanja (startni) [V]: 200

Izlazna strana AC
Izlazna struja [A]: 18.2 (kod 380 V) / 17.3 (kod 400 V)
Izlazni napon [V]: 220/380, 230/400

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- ugrađene zaštite: AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP66
Dimenzije [mm]: 460x546x228
Masa [kg]: 21

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Video: Montaža invertera iz serije SUN2000-(12KTL-25KTL)-M5

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M2
Kataloški broj: SUN2000-15KTL-M2

Tehničke specifikacije i korisnički priručnik: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(8KTL-20KTL)-M2

Video: Montaža invertera iz serije SUN2000-(8KTL-20KTL)-M2/M0

Video: Huawei fotonaponska pametna rješenja
prikaži više...

Pametni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M5
Kataloški broj: SUN2000-25KTL-M5

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(12KTL-25KTL)-M5

Video: Montaža invertera iz serije SUN2000-(12KTL-25KTL)-M5

Video: Huawei fotonaponska pametna rješenja

prikaži više...

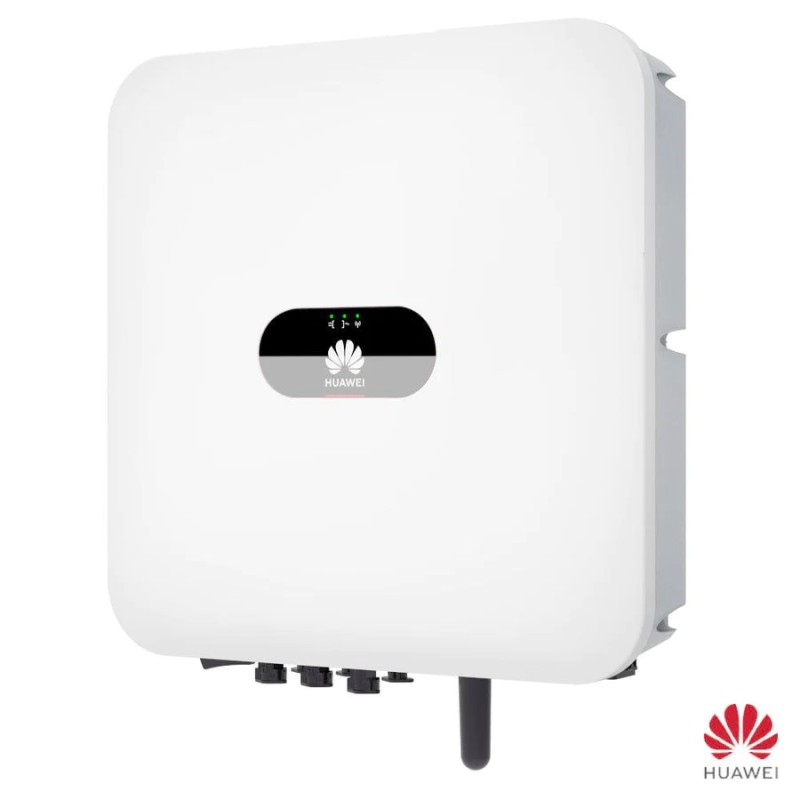

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-3.68KTL-L1
Snaga [kW]: 3,68
MPPT ulazi: 2
Broj faza: 1
Maksimalna efikasnost [%]: 98,4

Ulazna strana DC
Maksimalni ulazni napon [V]: 600
Raspon radnog napona [V]: 80 - 600
Maksimalna ulazna struja [A]: 12,5
Napon pokretanja (startni) [V]: 100

Izlazna strana AC
Izlazna struja [A]: 16 (kod 230 V)
Izlazni napon [V]: 230

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- integrirana AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- mogućnost spajanja na baterijski sustav LUNA 5kWh - 30kWh
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP65
Dimenzije [mm]: 365x365x156
Masa [kg]: 12

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije  SUN2000- (2KTL-6KTL)-L1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-5KTL-L1

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije  SUN2000- (2KTL-6KTL)-L1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-L1
Kataloški broj: SUN2000-6KTL-L1

Ulaz:
Maksimalni ulazni napon [V] DC: 600 (maksimalni ulazni napon uključuje ulazni napon FN polja i ulazni napon baterije)
Nazivni ulazni napon [V] DC: 360 pri 220/230/240 V AC
MPPT raspon napona [V] DC: 90–560 / 90–530
Broj MPPT ulaza (FN stringovi): 2
Broj DC ulaza: 2
Maksimalna ulazna struja po jednom MPPT ulazu [A] DC: 12,5/13,5
Nazivni napon baterije [V] DC: 450
Maksimalna ulazna struja baterije [A] DC: 15

Izlaz:
Nazivna izlazna snaga [kW]: 6
Broj faza: 1
Nazivni izlazni napon [V] AC: 220/230/240
Nazivna izlazna struja [A] AC: 25/26,1/27,3
Frekvencija [f]: 50/60

WLAN: da (ugrađeni WLAN modul)
RS485: da (za smart brojilo energije i bateriju, do 1000m udaljenosti)
USB: da
Opcionalno proširenje sa "smart dongle" modulima: WLAN-FE (WLAN/Ethernet) ili 4G (mreža 4G/3G/2G)
Napomena:
- pomoću aplikacije FusionSolar na pametnom mobilnom uređaju je moguće pratiti parametre fotonaponskog sustava u stvarnom vremenu kao i povijesne podatke, te upravljati proizvodnjom i potrošnjom energije

Ostali podaci i karakteristike:
Efikasnost invertera [%]: 97.8
Protuotočna zaštita: da
DC zaštita od obrnutog polariteta: da
DC i AC zaštita od prenapona: da
AC prekostrujna zaštita, zaštita od kratkog spoja i zaštita od prenapona: da
Zaštita od pregrijavanja: da
Stupanj zaštite: IP65
Klasa zaštite: I
Prikaz statusa na LED ekranu: da
Temperaturno područje primjene [°C]: od -25 °C do +60 °C
Standardi: EN/IEC 62109-1, EN/IEC 62109-2
Dimenzije kućišta ŠxVxD [mm]: 365x365x156 (zajedno s montažnim nosačem)
Masa [kg]: 12 (zajedno s montažnim nosačem)
Pakiranje: 1 kom

Tehničke specifikacije i korisnički priručnik:  INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 1f  SUN2000-(2KTL-6KTL)-L1

Video: Montaža invertera iz serije HUAWEI SUN2000 (2KTL-6KTL)

Video: Huawei fotonaponska pametna rješenja

prikaži više...

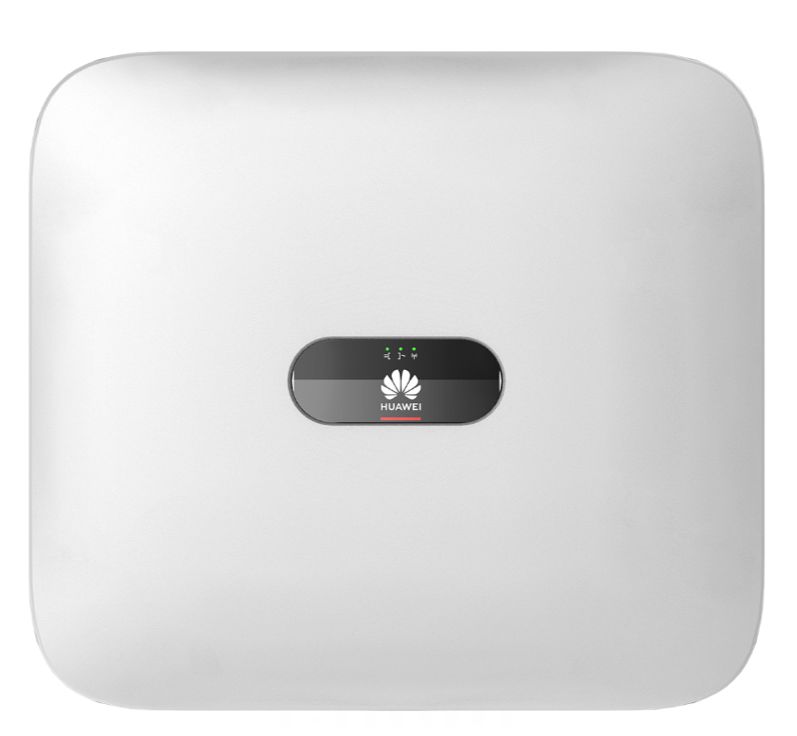

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-6KTL-M1
Snaga [kW]: 6
MPPT ulazi: 2
Broj faza: 3
Maksimalna efikasnost [%]: 98,6

Ulazna strana DC
Maksimalni ulazni napon [V]: 1100
Raspon radnog napona [V]: 285 - 850 (kod punog opterećenja)
Maksimalna ulazna struja [A]: 13,5
Napon pokretanja (startni) [V]: 200

Izlazna strana AC
Izlazna struja [A]: 9.1 (kod 380 V)  /  8.7 ( kod 400 V)
Izlazni napon [V]: 220/380, 230/400

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- integrirana AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- mogućnost spajanja na baterijski sustav LUNA 5kWh - 30kWh
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP65
Dimenzije [mm]: 525x470x166
Masa [kg]: 17

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-8KTL-M1
Snaga [kW]: 8
MPPT ulazi: 2
Broj faza: 3
Maksimalna efikasnost [%]: 98,6

Ulazna strana DC
Maksimalni ulazni napon [V]: 1100
Raspon radnog napona [V]: 380 - 850 (kod punog opterećenja)
Maksimalna ulazna struja [A]: 13,5
Napon pokretanja (startni) [V]: 200

Izlazna strana AC
Izlazna struja [V]: 12.2 (kod 380 V)  /  11.6  ( kod 400 V)
Izlazni napon [V]: 220/380, 230/400

Opis:
- pretvara istosmjernu energiju iz fotonaponskih (solarnih panela) u standardnu izmjeničnu energiju
- podržava RS485 komunikaciju za spajanje na pametno brojilo za praćenje toka energije
- kompatibilan s optimizatorima
- komunikacija putem WLAN-a/Etherneta i 4G/3G/2G
- 2 neovisna MPP trackera
- besplatno praćenje fotonaponskog sustava uz aplikaciju FusionSolar
- integrirana AC i DC zaštita od prenapona TIP 2, zaštita od obrnutog polariteta i zaštita od otočnog rada
- mogućnost spajanja na baterijski sustav LUNA 5kWh - 30kWh
- izuzetno pouzdan za krajnjeg korisinika zbog visoke efikasnosti i svih ugrađenih zaštitnih funkcija
- kompaktne dimenzije i masa invertera omogućuju laku montažu, a uz pomoć aplikacije FusionSolar, puštanje samog FN sustava u pogon je lagano i brzo

Stupanj zaštite: IP65
Dimenzije [mm]: 525x470x166
Masa [kg]: 17

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

Pametni hibridni inverter za fotonaponske (solarne) sustave - izmjenjivač - mrežni pretvarač
Proizvođač: Huawei
Tip: SUN2000-M1
Kataloški broj: SUN2000-10KTL-M1

Tehničke specifikacije i korisnički priručnik:  INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Interaktivni korisnički priručnik, katalog i tehničke specifikacije: INVERTER 3f  SUN2000-(3KTL-10KTL)-M1

Video: Montaža invertera iz serije SUN2000-(3KTL-10KTL)-M1

Video: Huawei fotonaponska pametna rješenja

prikaži više...

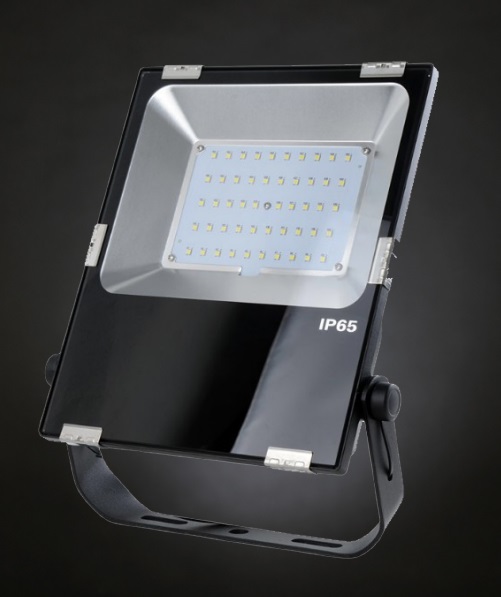

LED reflektor E+SLIM 100 W 5000 K 15000 lm
Proizvođač: ENERGY PLUS d.o.o.
Tip: E+SLIM
Kataloški broj: E+SLIM 100
Nazivni napon Un [V]: 100-230
Nazivna snaga P [W]: 100
Nazivna frekvencija f [Hz]: 50
Svjetlosni tok [lm]: 15000
Temperatura boje [K]: 5000
Kut svjetlosti:  120°
Efikasnost reflektora [lm/W]: 150
Izvor svjetlosti: LED (Lumiled 3030)
CRI (index vjernosti boja): > 80
Materijal: kućište od aluminija i nehrđajućeg čelika, silikonske brtve
Temperaturno područje primjene [°C]: od -45 °C do +50 °C
Montaža: nadgradni
Životni vijek [h]: 100000 (procjena pri 30°C, L90/B10)
Energetski razred: A+
Stupanj zaštite: IP65, IK08
Ostale značajke i specifikacije:
- reflektori E+SLIM pripadaju liniji niskoenergetske LED rasvjete, a prikladni su za osvjetljavanje velikih površina poput sportskih terena, otvorenih skladišta, industrijskih dvorišta, koncertnih podija, sakralnih objekata i svih drugih vanjskih prostora
- ušteda električne energije od 50% do 75% u odnosu na konvencionalnu rasvjetu
- ne zrači UV zrake
- trenutno paljenje bez početnog zagrijavanja
- ne šteti kukcima i drugim živim bićima koja su aktivna noću
- integrirana temperaturna zaštita
- prenaponska zaštita 6 kV
Standardi: ETL DLC TUV CE CB IECEE SAA RoHS, LM79 LM80 TM21 IK08
Dimenzije [mm]: 402x295x60
Masa: 5,7 kg
Pakiranje: 1 kom
Jamstvo: 5 godina

Tehničke specifikacije: LED REFLEKTOR E+SLIM 100 W 5000 K 15000 lm

prikaži više...

WIFI/LAN pametni modul/dongle za proširenje komunikacije za Huawei invertere u fotnaponskim (solarnim) sustavima
Proizvođač: Huawei
Kataloški broj: SDongleA-05 WLAN-FE
Komunikacija:
- WIFI/WLAN (IEEE802.11b, 802.11g, 802.11n)
- FE fast ethernet 10/100 Mbps
Sučelje/tip priključka: USB tip-A
Maksimalni broj podržanih invertera: 10
Temperaturno područje primjene [°C]: od -20 °C do +65 °C
Stupanj zaštite: IP65
Dimenzije ŠxVxD [mm]: 48x146x33
Masa [g]: 90
Pakiranje: 1 kom

Tehničke specifikacije:  WLAN-FE SMART DONGLE HUAWEI SDONGLEA-05

Interaktivni online korisnički priručnik, katalog i tehničke specifikacije: WLAN-FE SMART DONGLE HUAWEI SDONGLEA-05

Video: Huawei fotonaponska pametna rješenja

prikaži više...
